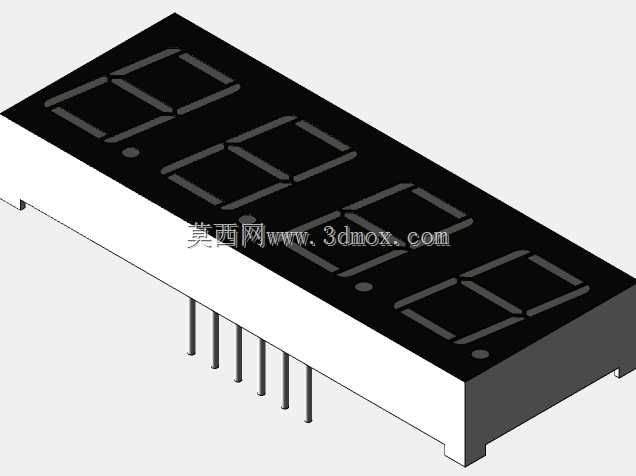

0.56英寸四位七段数码管显示组件

　　在各类工业控制终端、小型检测设备、家电控制面板的设计中，四位七段数码管始终是成本与显示需求平衡下的首选显示方案，这款0.56英寸规格的四位一体七段显示组件，正是针对小尺寸面板安装场景优化的直插式显示部件。从实际选型应用来看，这类数码管常被用于温控器面板的温度数值显示、小型计数器的计数结果输出、电源模块的电压电流参数展示、工控板卡的故障代码提示，甚至是小型电子秤的重量数值呈现，覆盖了从民用小家电到工业控制板卡的大量低复杂度数值显示场景，相比点阵屏、OLED屏，它的驱动逻辑简单，无需复杂的字库存储，仅通过段选与位选信号即可完成数字与少量字符的显示，在不需要复杂图形显示的场景下，能大幅降低主控芯片的资源占用与整体BOM成本。

　　从产品功能特性来看，这款四位一体的数码管将四个独立的七段显示单元整合在同一封装基座上，每个显示单元附带独立的小数点点位，可满足数值显示时的小数位标识需求，比如显示带一位小数的温度、电压参数时，无需额外搭配外围指示元件。引脚采用直插式排布，沿组件长度方向单侧引出，适配常规波峰焊工艺，在PCB布局时可直接将引脚对应焊盘排布在板边位置，减少走线弯折，同时直插引脚的机械强度高于贴片封装，在经常需要拆装维护的设备面板上，能承受更多次的拆装外力，不易出现引脚脱焊、封装松动的问题。显示面采用黑色哑光基底，搭配高对比度的发光段，在室内常规光照环境下可视距离可达3-5米，无需额外加装背光导光结构，进一步压缩了面板安装的空间占用。

　　在结构设计思路上，这款数码管采用一体化注塑基座，将四个显示单元的发光芯片、内部绑定引线完全封装在黑色阻燃塑壳内，仅预留发光段的透光窗口与底部引出引脚，塑壳边缘做了微小的倒角处理，在面板开孔安装时可顺利嵌入开孔，不会出现边缘卡滞刮伤面板漆面的问题。内部的段码连线采用共阳或共阴的标准布线逻辑，引脚定义符合行业通用的四位数码管排布规范，工程师在做PCB设计时可直接套用通用封装库，无需重新绘制引脚封装，能缩短硬件开发的周期。显示面的透光窗口采用平面磨面处理，不会出现局部反光导致的某一角度看不清显示内容的问题，同时塑壳的黑色基底可减少环境光线在显示面的漫反射，提升强光下的显示辨识度。

　　从外形尺寸与安装边界来看，这款0.56英寸规格的数码管，整体长度适配四位数字的显示宽度，整体厚度控制在较低水平，安装时面板后方仅需预留不到10mm的纵深空间即可容纳整个组件与引脚焊接部分，对于内部空间紧凑的小型手持设备、薄型面板设备十分友好。引脚的伸出长度适配常规1.6mm厚度PCB的焊接需求，焊接后引脚露出PCB背面的长度可控制在2mm以内，不会与后方的结构件、其他元件产生干涉。面板安装时的开孔尺寸可按照组件外轮廓尺寸预留0.1-0.2mm的装配间隙，配合两侧的固定点位即可完成稳固安装，无需额外的固定支架，进一步减少装配工序。在PCB布局时需要注意，数码管的驱动限流电阻需排布在引脚对应走线的近端，减少长走线带来的信号衰减，保证四个显示位的亮度均匀一致，避免出现首尾位亮度差过大的问题；同时由于数码管工作时会产生微量热量，在密闭外壳的设备中，需在组件周边预留少量的散热空隙，避免长期高温工作加速塑壳老化，影响显示透光率。

　　在实际装配调试过程中，这类直插式四位数码管的容错率较高，即使出现个别段码焊接虚焊的问题，也可通过补焊快速修复，相比贴片封装的小型显示元件，对生产焊接工艺的要求更低，适合中小批量的设备生产场景。同时它的工作电压范围适配常规5V与3.3V主控系统，仅需根据供电电压调整限流电阻阻值即可适配不同的驱动电路，无需额外增加电平转换芯片，进一步简化了外围电路设计。对于需要做设备状态显示、数值反馈的结构设计与硬件开发从业者来说，这类标准化的四位七段数码管是十分成熟的选型方案，三维建模时可直接按照实际尺寸构建模型，提前在结构设计阶段验证面板开孔、安装间隙、与周边元件的干涉情况，避免打样后出现装配不匹配的问题。
