微型9g舵机SG90伺服执行结构

　　在小型自动化装置、航模结构、桌面级创客项目里，这类微型9g规格的伺服执行件是出镜率极高的动力输出部件，很多刚接触结构选型的工程师容易把它和普通直流减速电机混淆，实际上它的核心优势是自带位置闭环反馈，不需要额外加装编码器或者限位开关，就能输出指定角度的转角动作，控制逻辑比开环减速电机简单很多，特别适合对空间、重量有严格限制的小负载转角驱动场景。

　　从实际使用场景来看，这类舵机常见于小型固定翼航模的舵面控制、多足机器人的关节驱动、智能小车的转向机构、小型自动化教具的工位切换、摄像头云台的俯仰偏转调节，甚至很多桌面级小型3D打印机的自动调平探针抬升结构，也会选用同规格的微型舵机，核心原因就是它的自重仅9g左右，不会给搭载平台带来过多的负载负担，同时输出扭矩足够覆盖0-180度范围内的小负载转角驱动需求，接线和控制协议也高度标准化，只需要一路PWM信号就能完成角度控制，不需要复杂的驱动电路配套。

　　从结构设计的角度拆解这个模型，整体外壳采用上下扣合的矩形结构，两侧伸出的安装耳是核心安装基准，耳片上预留的安装孔位完全适配行业通用的M2自攻螺丝安装规格，安装孔的中心距、孔位到舵机输出轴的相对位置都严格遵循同规格舵机的通用安装尺寸，做结构设计的时候可以直接套用安装边界，不需要反复核对实物公差。输出轴位于舵机上盖的中心偏置位置，轴端采用标准的20齿花键结构，配套的舵盘可以直接和市面上通用的金属、塑料舵盘互换，不需要单独定制连接件，这也是这类通用舵机在选型时的核心优势——配件生态成熟，不需要为连接结构额外开模或者加工定制件。

　　设计这类舵机的三维模型时，首先要保证的是安装接口的尺寸准确性，包括两侧安装耳的厚度、安装孔的孔径与孔距、输出轴的伸出高度、花键的齿形参数、出线端的位置与线径预留空间，这些尺寸如果出现偏差，后续做装配的时候就会出现干涉或者装不上的问题。其次是外壳的分型线位置、顶部输出轴的凸台结构、侧面的定位凹槽细节，都要和实物保持一致，方便做整机装配的时候做干涉检查，比如很多航模的机翼舵面安装槽是按照标准9g舵机的外形尺寸开的，如果模型的外形尺寸有偏差，就会出现装配时塞不进安装槽的问题。

　　从功能特性上来说，这类微型舵机的内部结构包含直流微型电机、金属减速齿轮组、位置反馈电位器、控制电路板几个核心部分，三维模型虽然不需要把内部所有零件都完全复刻，但外壳的内部空腔尺寸要和实际内部元件的占用空间匹配，方便做结构验证的时候评估内部元件的排布是否合理，比如如果要做定制化的舵机改型，就可以在这个模型的基础上调整外壳尺寸，适配不同减速比的齿轮组或者不同规格的电位器。实际选型的时候要注意，这类9g舵机的输出扭矩通常在1.5-1.8kg·cm区间，工作电压多为4.8-6V，不要用在负载过大的场景，否则容易出现扫齿或者烧电机的问题，同时它的转角范围默认是0-180度，不能连续旋转，如果需要连续旋转的使用场景，要对内部电位器做改装，或者直接选用连续旋转版本的同规格舵机。

　　做整机结构设计的时候，舵机的安装位要预留足够的出线空间，舵机的引出线通常是3Pin杜邦线规格，线径加上插头的厚度要在安装槽侧面预留至少3mm的出线间隙，避免装配的时候压线导致线路破损。另外舵机输出轴和被驱动件的连接要注意同心度，舵盘和被驱动件的固定螺丝不要过长，否则会顶到舵机上盖，影响输出轴的正常转动。很多新手做结构设计的时候容易忽略舵机的转动死区，也就是控制信号变化时舵机需要的最小响应角度，在做精密角度控制的场景下，要在结构上预留微调空间，或者选用数字舵机版本来减小死区范围。

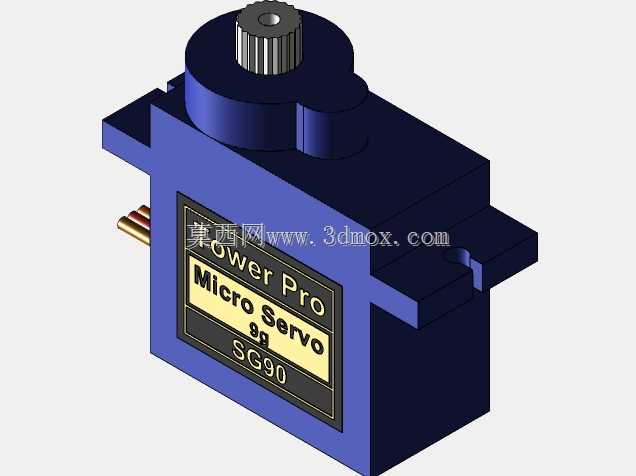

　　这个三维模型完整还原了SG90舵机的所有外部安装特征和外形细节，不管是做机构运动仿真、整机装配干涉检查，还是做产品宣传的渲染配图，都能直接调用，不需要再重新测绘建模，能大幅缩短结构设计阶段的建模周期，尤其是在做小型机器人、航模、智能硬件的结构方案阶段，直接调用标准件模型可以把更多精力放在核心功能结构的设计上，不用在通用标准件的建模上浪费时间。
