lod100型建筑构件位置布局示意结构

　　在建筑工业化预制装配的现场施工环节，不同精度等级的构件位置示意是现场放线、构件吊装对位、工序衔接的核心参照依据，lod100精度层级的位置示意，主要服务于项目前期场地规划、构件进场动线排布、主体结构粗定位的前置校核工作，区别于后续高精度加工级的模型，该层级的结构示意重点梳理各构件的空间占位关系，避免不同专业的构件在现场安装时出现硬碰撞，同时为临时支撑、操作架体的搭设预留足够的操作空间。

　　从实际使用场景来看，这类位置示意结构常应用于装配式钢结构建筑、大跨度场馆的前期施工排布阶段，现场施工人员可通过该示意快速明确各主钢构件的大致安装方位，核对现场放线的轴线位置是否与设计排布一致，提前预判大型构件吊装时的回转半径是否存在遮挡，在构件进场前就规划好临时堆放的区域，避免二次倒运增加施工成本。

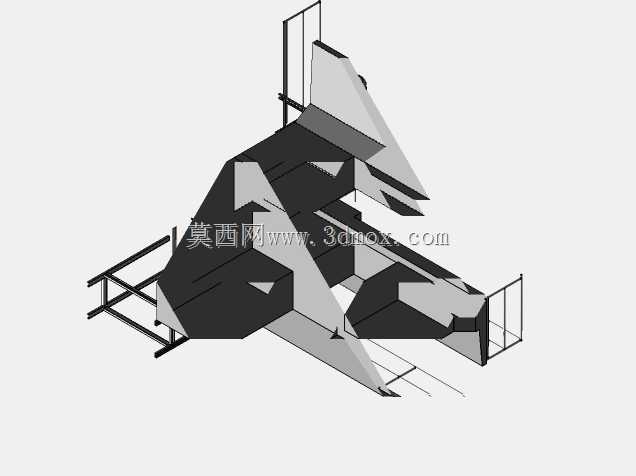

　　该示意结构的功能特性上，没有做过多的细节特征刻画，重点保留了各斜向支撑、主承重梁、边部围护框架的相对位置关系，所有构件的占位边界都按照实际构件的最大外轮廓进行绘制，没有省略安装过程中需要预留的操作间隙，比如斜向钢构件与底部支撑框架的衔接位置，明确标注了两者的搭接范围，现场施工时可直接对照该范围设置临时固定的卡具位置，不需要再反复核对二维图纸的轴线尺寸。

　　设计思路层面，这类位置示意优先保证空间拓扑关系的准确性，不会刻意追求单个构件的细节精度，所有构件的排布都遵循现场施工的工序逻辑：先定位底部的支撑框架基准，再依次排布主承重斜梁、侧边围护结构、顶部连接构件，每个构件的位置都对应现场施工的先后顺序，避免出现模型排布顺序与实际施工流程倒置的问题，让现场技术人员能顺着施工流程逐步核对每个构件的安装位置，降低识图的门槛。

　　外形尺寸与安装边界方面，该示意按照1:1的实际比例还原各构件的占位，底部支撑框架的外伸边界明确标注了与建筑轴线的相对距离，斜向构件的倾斜角度完全匹配现场吊装的就位角度，侧边的围护框架与主结构的间隙预留了现场焊接、螺栓紧固的操作空间，顶部构件的最高位置也标注了与现场临时防护架体的安全距离，所有安装边界都考虑了施工过程中的误差余量，不会因为构件制作的微小偏差导致安装时出现位置冲突。在实际建模过程中，这类示意结构会刻意简化非关键的细节特征，比如钢构件的倒角、螺栓孔的具体位置都不会在这个层级体现，只保留构件的整体轮廓，一方面能降低模型的体量，方便现场技术人员在移动设备上快速查看，另一方面也能避免过多细节干扰核心的位置定位判断，让使用人员能快速抓住各构件的位置关系核心。

　　对于结构设计从业者来说，这类位置示意是多专业协同的基础载体，建筑、结构、机电各专业可以在这个层级的模型上提前排布各自的构件占位，提前发现大的空间冲突，比如机电管线的主路由是否会穿过主承重钢构件，现场的临时施工通道是否会被吊装的构件遮挡，这些问题在前期的位置示意阶段解决，远比等到构件加工完成后再现场整改的成本低很多。在三维建模过程中，搭建这类位置示意需要先锁定项目的整体轴网基准，所有构件的定位都以轴网为核心参照，不能随意偏移基准位置，每个构件的坐标点都要与现场放线的坐标点一一对应，保证模型与现场实际情况的匹配度；同时要注意区分永久结构与临时施工设施的占位，不能把临时支撑的位置和永久构件的位置混淆，避免给现场施工造成错误引导。
