单槽V形传动皮带轮结构设计

　　在各类工业传动场景中，带传动是应用极为广泛的动力传递形式，V形皮带轮作为V带传动的核心配套部件，依靠轮槽与V带侧面的摩擦力实现动力传输，相比平带传动能提供更大的接触摩擦力，传动比更稳定，同时具备缓冲吸振、过载打滑保护动力端的特性，广泛适配中小型电机输出端、农用机械传动组、轻工输送设备动力端、机床辅助传动单元等场景。

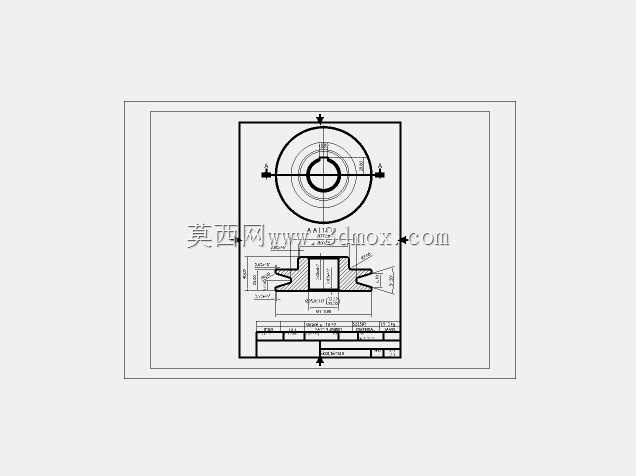

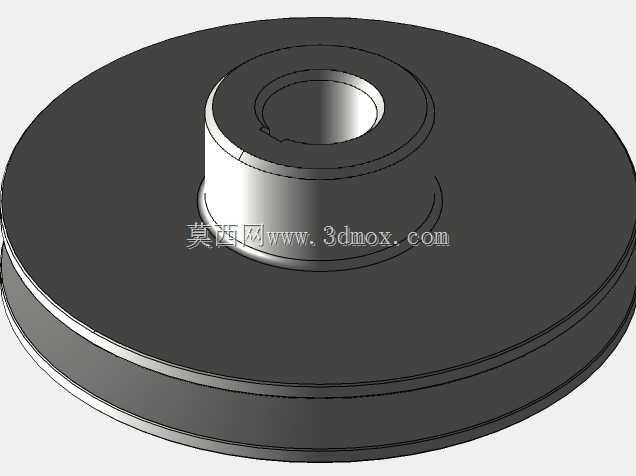

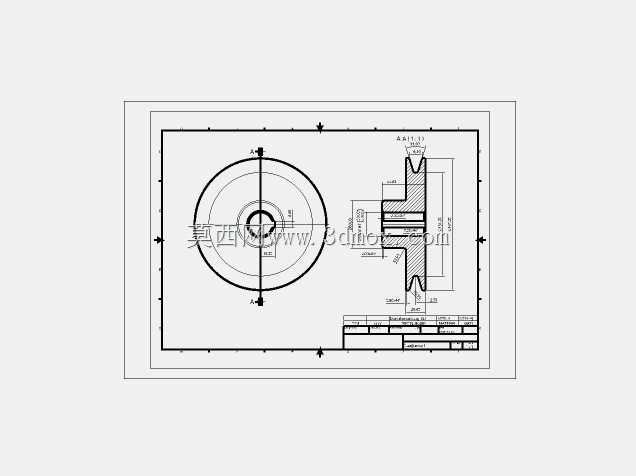

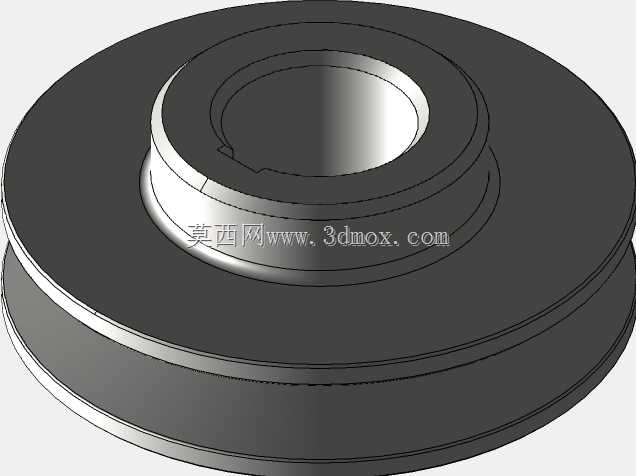

　　这款V形皮带轮采用整体式实心轮体结构，针对中小功率传动工况设计，轮缘部分加工有单道V形轮槽，槽型角度匹配标准V带的截面夹角，槽壁加工精度控制在合理范围，既保证V带嵌入后与槽壁充分贴合，又避免槽壁过于粗糙加剧V带磨损，轮缘外圆做了小尺寸倒角处理，去除加工锐边，防止安装运转过程中割伤皮带表层。轮辐部分采用实心圆盘式结构，相比孔板式或辐条式结构，整体刚性更强，适合小直径、小中心距的传动布局，运转过程中动平衡更容易控制，不会因为辐条镂空带来的风阻产生额外运转噪音，在转速不超过1500r/min的常规工况下，运转平稳性表现优异。轮毂部分采用加厚凸台设计，中心加工有贯通的安装轴孔，轴孔侧部加工有标准键槽，用于和传动轴通过平键实现周向固定，传递额定扭矩，轮毂的轴向长度略大于轮缘的轴向宽度，保证套装在传动轴上之后，有足够的配合接触面积，避免运转过程中出现轮体偏摆、轴向窜动的问题，轮毂与轮辐的过渡位置做了圆弧过渡处理，消除应力集中点，避免长期受交变载荷作用下出现根部开裂的问题。

　　从安装边界来看，这款皮带轮的轴向安装尺寸紧凑，不需要占用过多的轴端长度，适配常规的伸出式电机轴、减速器输入输出轴安装，安装时仅需要保证轮槽中心与配套带轮的槽中心处于同一平面，误差控制在允许范围内即可，避免V带出现偏磨、掉带的问题。设计过程中充分考虑了常规工况的使用需求，轮体的材质适配常用的灰铸铁铸造工艺，铸造后经过时效处理消除内应力，再进行机加工，保证轮体尺寸稳定性，长期运转不会出现变形。在实际选型使用中，这类单槽V带轮适合传递功率不大、中心距较短的传动场景，比如小型输送线的动力传递、台式加工设备的电机动力输出、农用小型机具的传动组，相比多槽带轮结构更简单，安装维护更便捷，日常运维仅需要定期检查V带张紧度、轮槽磨损情况即可，不需要复杂的润滑维护。

　　在结构细节处理上，轮体的各个加工面都做了合理的公差匹配，轴孔公差采用过渡配合，既保证安装时能顺利套装到轴上，又不会因为配合间隙过大导致运转时出现偏心振动，键槽的尺寸公差匹配标准平键的尺寸，保证键连接的配合精度，传递扭矩时不会出现键的挤压变形。轮槽的深度设计符合标准V带的嵌入深度要求，保证V带运转时不会触碰到轮槽底部，避免底部接触导致摩擦力下降、传动打滑的问题，同时槽顶的宽度尺寸匹配对应型号V带的顶宽，保证V带两侧面能完全贴合槽壁，最大化摩擦传动效率。这类整体式V带轮的加工工艺成熟，铸造后仅需要车削外圆、轮槽、轴孔，插键槽即可完成加工，生产制造成本低，互换性强，在通用机械传动领域的备件替换也十分方便，不需要定制特殊的安装结构，直接替换同规格的原有带轮即可正常使用。
