多联组列式数据中心磁带存储架结构

　　做数据中心冷存储配套结构设计快八年，经手的离线存储载体承载架少说也有二十多套，这次的多联组列式磁带存储架，是针对高密度离线磁介质存储场景做的优化结构，和普通档案货架、电商仓储货架的设计逻辑完全不同。磁介质存储对架体的形变控制、安装间隙、排布密度有极严苛的要求，普通货架的立柱挠度允许值是1/200，用在磁带存储上根本达不到要求，一旦立柱受载变形，卡槽位偏移，磁带盒抽拉就会卡滞，长期形变还会挤压磁带外壳，影响内部带基的平整度，直接提升数据读取的失败率。

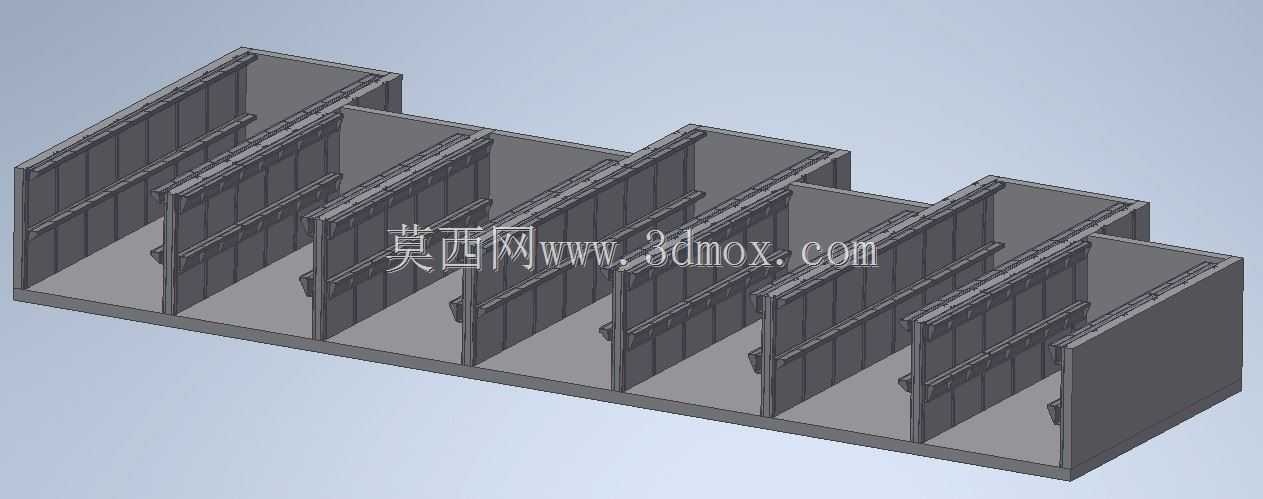

　　这套架体采用六联并排的组列结构，单联单元采用双侧对称卡槽设计，每列架体的侧板采用一体化折弯成型，没有额外的拼接焊缝，避免焊接应力释放带来的长期形变。卡槽的间距是严格按照LTO通用数据磁带的外壳尺寸做的公差匹配，单边预留0.8mm的抽拉间隙，既不会因为间隙过大导致磁带存放倾斜，也不会因为间隙过小出现高温环境下架体热胀卡带的问题。架体的底部没有做额外的突出支脚，整个组列的底部是通长的折弯底梁，直接和防静电地板的承重梁点位对齐，单联架体的额定承载是120kg，按单盘磁带0.2kg计算，单联满配可容纳600盘磁带，整组六联的总存储容量可达3600盘，完全满足中小规模数据中心冷存储池的单组部署需求。

　　从安装边界来看，整组架体的总长度控制在3.6m，深度0.65m，高度2.2m，刚好适配常规数据中心4.2m层高下的上走线空间预留，架体顶部和走线架之间预留0.8m的通风间隙，不会阻挡冷通道的气流循环。相邻两组架体之间的维护通道预留1.2m，刚好满足运维人员站立抽拉磁带、小推车转运磁带的操作空间，不会出现通道过窄转身困难的问题。架体的侧板上预留了统一的标签卡槽位，每个卡槽位对应一列存储位，可插入标识牌标注磁带的存储批次、数据分类，运维时不用逐盘核对，能大幅提升离线数据调取的效率。

　　设计的时候特意取消了架体层板的独立调节孔，很多通用货架做的可调节层板，看似灵活，实际在磁带存储场景里完全用不上，反而会因为孔位的间隙带来层板的晃动，长期受载后层板倾斜，磁带滑落的风险很高。这次的卡槽是和侧板一体冲压成型的，每个卡槽的位置度公差控制在0.2mm以内，整列架体组装完成后，所有卡槽的水平度偏差不超过0.5mm，哪怕满负载存放三到五年，架体的形变量也不会超过1mm，完全满足磁介质长期存储的平整度要求。架体的侧端板做了加高处理，比最上层的存储位高出100mm，一方面是避免最上层的磁带在转运过程中被误碰滑落，另一方面端板上预留了接地螺栓的安装位，整组架体安装完成后可直接接入数据中心的接地网，避免静电积累对磁带磁层造成损伤，这也是普通仓储货架完全不会考虑的设计细节。

　　实际部署的时候，这套架体不需要在地面打膨胀螺栓固定，底梁下方粘贴3mm厚的防静电橡胶垫，靠自身的重量就能保持稳定，哪怕是遇到六级以下的地震烈度，架体也不会出现滑移倾覆的情况，对于旧楼改造的数据中心来说，不用破坏地面的防水层，适配性比固定安装的架体好很多。架体的所有钣金棱边都做了R2的圆角倒钝处理，没有尖锐的毛刺，运维人员抽拉磁带的时候不会划伤手臂，也不会刮坏磁带的塑料外壳。相邻两个联组之间的连接采用内置的卡扣式连接件，不用螺栓外露，整组架体安装完成后外表面没有突出的紧固件，整体整洁度很高，也不会勾挂运维人员的工作服。

　　从气流组织的角度来看，架体的背板采用了镂空率35%的格栅设计，冷通道的冷风可以从架体正面穿过存储位间隙，从背板格栅流出，不会在架体内部形成涡流积热，保证磁带长期处于18-22度的存储温度区间，避免高温环境加速磁层的老化脱落。和传统的单组独立磁带柜相比，这种组列式的架体空间利用率提升了40%以上，相同的占地面积下能多存放近一千盘磁带，对于寸土寸金的数据中心机房来说，这个空间利用率的提升能直接降低长期的存储成本。
