可堆叠式重载薄片物料仓储托架结构

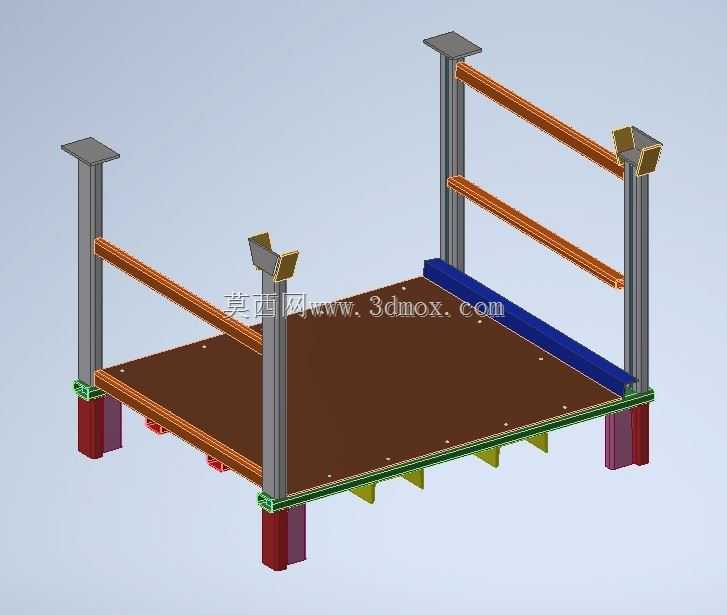

　　在离散制造车间的物料周转、半成品暂存环节，薄片类工件的存放一直是现场管理的痛点——这类工件大多幅面大、刚性差，直接叠放容易造成表面划伤、边缘变形，采用通用托盘存放又存在空间利用率低、转运适配性差的问题，这款可堆叠式的薄片存储托架，正是针对这类场景开发的专用承载结构。从结构设计逻辑来看，整个托架采用分体式支腿加台面的组合架构，四根立式支腿分布在台面四角位置，每根支腿底部设置有定位凸台，顶部对应设置匹配的定位凹槽，当多个托架堆叠存放时，上层支腿的底部凸台可以直接嵌入下层支腿的顶部凹槽内，不需要额外的固定连接件就能实现堆叠状态的横向限位，避免堆垛过程中出现滑移、倾覆风险，按照设计承载能力，单支腿最大负载可达16KN，

　　整台托架最大承载质量为1500kg，最多支持3台托架垂直堆叠存放，能够在不额外占用仓储平面面积的前提下，将垂直空间利用率提升两倍以上。台面部分采用框架式承托结构，底层设置多根横向布置的加强筋，沿台面长度方向等距分布，筋板与台面底板、侧边围梁采用满焊连接，保证大尺寸薄片放置时台面不会出现中部下挠变形；台面侧边设置有分段式挡边，其中一侧采用蓝色高分子耐磨条作为挡边，其余侧边采用金属型材作为限位结构，既可以避免薄片物料在转运过程中从台面滑落，又能减少硬质金属挡边对薄片边缘的磕碰损伤。支腿结构采用分段式设计，下部设置有100mm高度的预留叉车位，刚好匹配标准手动液压叉车、电动平衡重叉车的货叉厚度与插入高度，不需要额外配置托盘，就可以直接通过叉车对单台托架或者堆叠后的整组托架进行移位、转运，适配车间内工序间周转、仓库内库位调整的多种作业需求。从安装边界来看，单台托架的台面尺寸适配常规幅面的金属薄板、玻璃基板、PCB大板等薄片类物料的存放需求，支腿的外轮廓尺寸小于台面尺寸，堆叠状态下相邻托架的台面之间预留有足够的取放空间，操作人员不需要完全抬起上层托架，就可以从侧面取放下层台面上的物料；支腿底部设置有可调式脚垫？不，从结构来看支腿底部为固定焊接式底座，放置在硬化地面上时，单台托架的四个支腿平面度公差控制在2mm以内，避免放置时出现台面倾斜导致物料滑落的问题。在实际应用场景中，这类托架既可以用于钣金加工车间的激光切割工序前后的板材暂存，

　　切割完成的薄板工件可以直接整叠放置在台面上，转运到下一道折弯、冲压工序旁，避免多次吊装造成的板材变形；也可以用于电子制造车间的PCB板、显示面板的工序间周转，配合防静电台面衬板使用时，能够满足静电敏感类薄片物料的存放要求；在仓储环节，这类托架可以替代传统的固定式货架层板，根据物料的存量灵活调整堆叠数量，对于小批量多品种的薄片物料存储，不需要预留固定的货架货位，能够大幅提升仓储空间的灵活适配性。设计过程中针对支腿的受力状态做了专项优化，支腿主体采用矩形型钢制作，在支腿与台面连接的位置设置有三角形加强筋板，分散台面承载时传递到支腿根部的集中应力，避免长期重载使用后支腿与台面连接处出现焊缝开裂的问题；支腿顶部的定位结构采用耐磨钢材制作，

　　经过表面淬火处理，多次堆叠插拔后不会出现定位面磨损导致的配合间隙过大问题，保证堆叠状态的结构稳定性。台面的承载面采用平整钢板制作，表面没有突出的螺栓头、焊疤等凸起结构，避免放置薄片物料时硌伤工件表面，台面边缘的所有尖角都做了倒钝处理，避免操作人员取放物料时被划伤。考虑到车间内的日常清洁需求，台面的加强筋之间预留有足够的间隙，清扫时碎屑、灰尘可以直接从间隙落下，不会在台面积攒，也不需要频繁抬起台面清理卫生。在转运适配性方面，除了叉车转运之外，托架的支腿上还预留有吊装孔位置，当需要跨车间、跨厂区转运时，可以通过吊具直接勾住吊装孔对整组堆叠的托架进行吊装作业，不需要拆分托架就可以完成整批物料的转移，减少物料的二次搬运工作量。
