折弯式设备安装固定连接基板结构

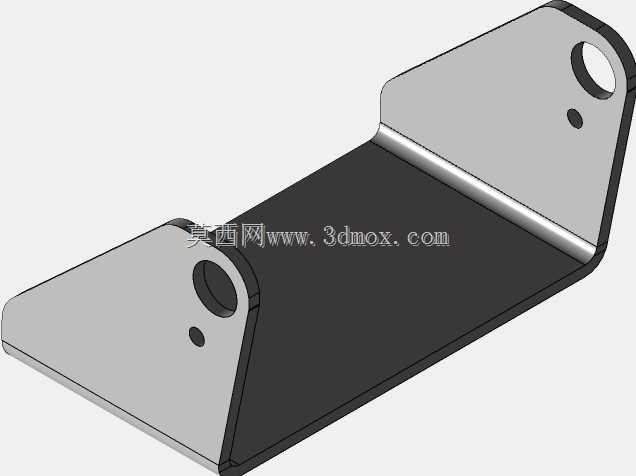

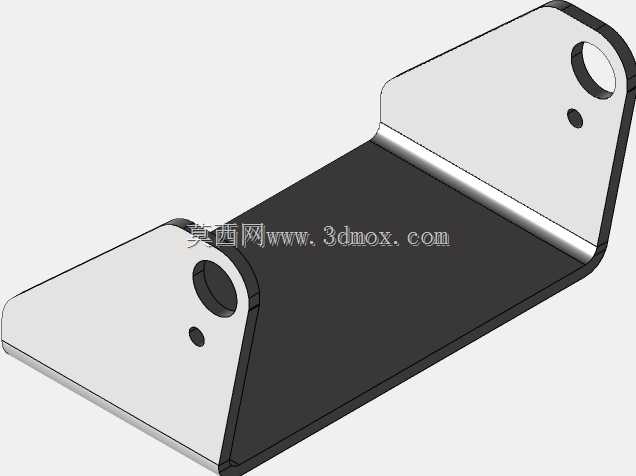

　　这类折弯结构的连接基板，在散料处理、环卫清运类设备的机架拼接环节应用十分普遍，很多时候承担着功能组件与主框架之间的载荷传递作用，并非简单的装饰性覆盖件。从结构形态来看，零件采用等厚钣金一体折弯成型，整体呈L型弯折构型，两个垂直排布的立耳与底部承托平面为一体化结构，不存在拼接焊缝，从根源上避免了焊接变形带来的安装孔位偏移问题，也减少了多零件装配的累计误差。

　　设计阶段首先要明确安装边界：底部平面为主要承靠面，需要与设备主框架的安装梁表面完全贴合，因此折弯内角处做了微小的避空缺口处理，避免钣金折弯R角与安装梁的直角棱边发生干涉，保证安装后整个基板不会出现翘曲虚接的情况。两个立耳上的同轴安装孔，是用来穿装铰接销轴的，因此孔位的同轴度公差需要严格控制，在建模阶段就要同步考虑钣金折弯后的回弹量，提前对折弯角度做补偿，避免成型后两个孔的轴线错位，导致销轴穿装困难、运行中出现卡滞偏磨的问题。立耳上额外设置的小直径凹坑，是定位顶丝的配合位，用来限制销轴的轴向窜动，不需要额外加工通槽或者焊接挡片，简化了加工工序。

　　实际应用场景中，这类基板通常用来铰接安装可摆动的功能组件，比如环卫设备上的刮料板摆臂、输送线侧边的挡料机构铰接座，工作中需要承受组件摆动带来的交变载荷，因此折弯处的圆角半径不能过小，避免应力集中导致钣金在反复载荷下出现开裂。建模过程中需要严格遵循钣金加工的工艺规范，板材厚度、折弯扣除参数要匹配常规冷板的加工参数，保证展开后的下料尺寸可以直接用于激光切割下料，不需要二次调整尺寸。两个立耳的外翻角度做了微小的外撇处理，并非完全垂直于底面，这是考虑到铰接组件摆动时的运动轨迹避让，避免摆臂动作时与立耳侧面发生摩擦干涉。

　　安装孔的位置尺寸需要匹配对应铰接件的安装间距，孔的直径公差按照H12级精度设计，既保证销轴可以顺利穿装，又不会因为间隙过大导致铰接晃动量超标。底面的安装孔位（图中未完全展示的部分）通常采用长圆孔设计，允许安装时做小范围的位置调整，抵消框架焊接带来的位置误差，降低现场安装的对位难度。整个零件的表面处理通常采用喷塑或者镀锌工艺，适应户外作业设备的防腐蚀需求，建模时不需要额外预留涂层厚度，因为常规防腐涂层的厚度在0.1mm以内，不会影响装配精度。

　　从结构强度角度考虑，一体折弯的结构相比焊接拼接的支架，抗疲劳性能更优，因为不存在焊接热影响区的材质强度下降问题，在交变载荷下的使用寿命更长。设计时不需要额外增加加强筋，因为两个立耳与底面的折弯边本身就形成了类似加强筋的结构，足够承担常规铰接组件的载荷，如果载荷等级更高，可以在折弯内角处增加三角加强筋焊接，但会增加加工成本，对于中小载荷的应用场景，当前的无筋结构已经完全满足使用需求。

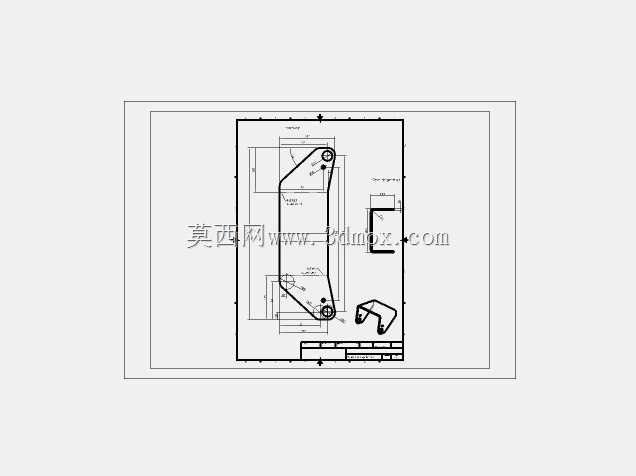

　　在三维建模过程中，优先采用钣金模块进行构建，而非实体拉伸切除，这样可以直接生成展开下料图，对接生产环节的加工需求，折弯顺序的设置要匹配工厂常规折弯机的加工顺序，先折弯两侧立耳，再处理边角的避空结构，避免折弯过程中刀具与已成型结构发生碰撞。零件的所有棱边都做了微小的倒角处理，去除激光切割产生的毛刺，避免安装过程中划伤操作人员，也减少涂层在棱边处的脱落概率。
