工业设备壁挂式方管焊接支撑框架

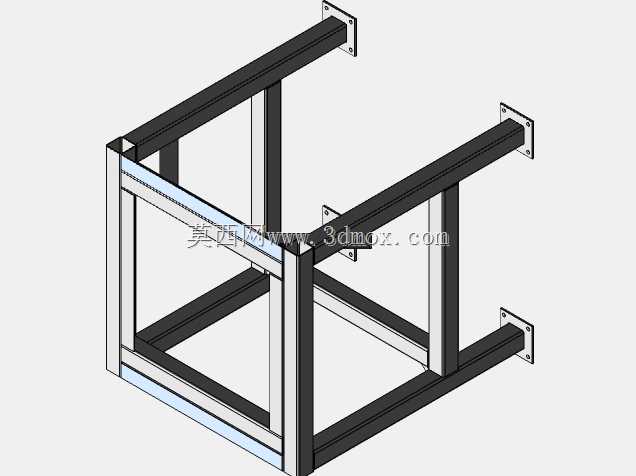

　　这款支撑框架采用标准矩形方管作为主体受力构件，整体为开放式框型结构，主要面向工业现场的重型设备壁挂安装场景设计，可承载中小型电控柜体、流体处理模组、输送线侧挂动力单元等需要脱离地面安装的工业组件，在车间墙面立柱安装、设备夹层侧装、洁净室围护结构挂载等场景中，能够有效节省地面操作空间，规避地面管线、通行通道对设备布置的限制。从结构受力逻辑来看，框架的六处安装法兰板均设置在构件端部，每块法兰板预留四个螺栓安装孔，安装时可通过膨胀螺栓或焊接方式与建筑钢结构、混凝土墙面、设备主体立柱实现刚性连接，法兰板与方管端部采用满焊工艺处理，焊脚尺寸匹配方管壁厚，能够将挂载载荷均匀传递到安装基面，避免局部应力集中导致的焊缝开裂或基面变形。

　　框架的横向与纵向方管排布经过受力优化，上下两层横向方管构成主要的承重承载面，设备安装时可通过压块、螺栓直接固定在横向方管的平面上，纵向方管作为垂直方向的受力支撑，同时兼顾抗扭性能，当挂载设备存在运行振动时，框型结构的整体刚性能够抵消大部分侧向振动力，避免设备运行过程中出现框架晃动、连接螺栓松脱的问题。设计过程中充分考虑了安装边界的适配性，框架向外伸出的横向构件长度经过核算，既保证设备安装后与墙面留有足够的操作、布线空间，又不会因为伸出过长导致悬臂端挠度超标，两侧的纵向方管间距可适配多数标准尺寸的工业设备安装孔距，若遇到非标准尺寸设备，也可在横向方管上自行打孔加装转接板，无需对主体框架进行破坏性改造。

　　框架的表面处理可根据使用场景选择喷塑、镀锌或喷漆工艺，在普通机加工车间使用时，常规喷塑处理即可满足防锈、防磕碰的需求，在潮湿、有腐蚀性介质的化工车间或户外场景，可采用热镀锌处理提升耐候性能。从安装维护角度来看，框架整体为焊接式整体结构，出厂前已完成尺寸校验与焊接应力消除，现场安装时只需将六处法兰板与安装基面对齐固定即可，无需现场进行焊接拼装作业，能够大幅缩短现场安装周期，降低现场施工的安全风险。框架的内部预留了充足的布线空间，设备的动力线缆、控制管线可沿着方管侧面排布，通过扎带或线卡固定在框架上，避免线缆悬空拉扯导致的接口松动问题。在实际选型应用时，可根据挂载设备的总重量调整方管的壁厚规格，

　　常规壁厚规格可承载单台150kg以内的设备，若挂载重量更大，可在框架中间位置加装斜撑方管，进一步提升整体承载能力与抗变形能力，斜撑加装位置避开设备安装区域即可，不会影响设备的正常安装与后期维护操作。框架的边角位置均做了打磨处理，去除焊接毛刺与尖锐边角，避免现场安装人员在作业过程中被划伤，符合工业设备安全设计的基本要求。
