液压传动系统用活塞头连接结构

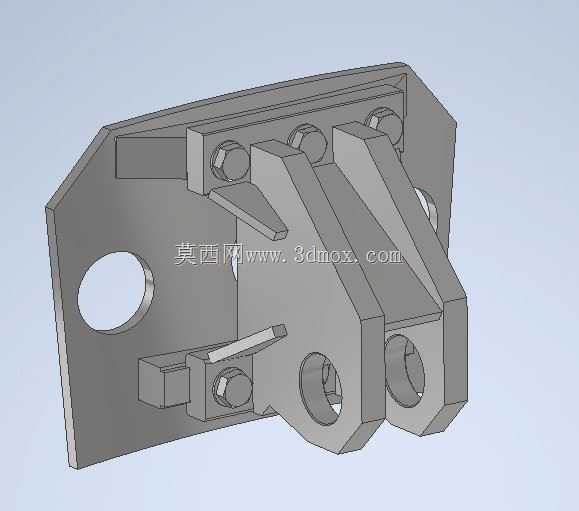

　　该活塞头连接结构主要应用于液压执行元件的端部连接场景，常见于工程机械液压油缸、冶金设备压下油缸、重型装备伺服作动器等需要将活塞与负载端进行刚性连接的工况中，承担着活塞往复运动过程中力的传递、部件同轴度定位、交变载荷缓冲的核心作用，是液压传动系统中保障动力输出可靠性的关键连接部件。从实际使用场景来看，这类连接结构需要承受液压系统工作时产生的高频交变拉压载荷，部分带偏载的工况下还会承受一定的径向弯矩，因此结构设计上采用了多螺栓组预紧的连接形式，通过三个均布的高强度螺栓实现连接板与活塞头本体的刚性锁紧，螺栓安装位置避开了主受力传力路径，避免螺栓直接承受剪切载荷，剪切力全部由结合面的止口结构承担，大幅提升了连接结构的抗疲劳性能。

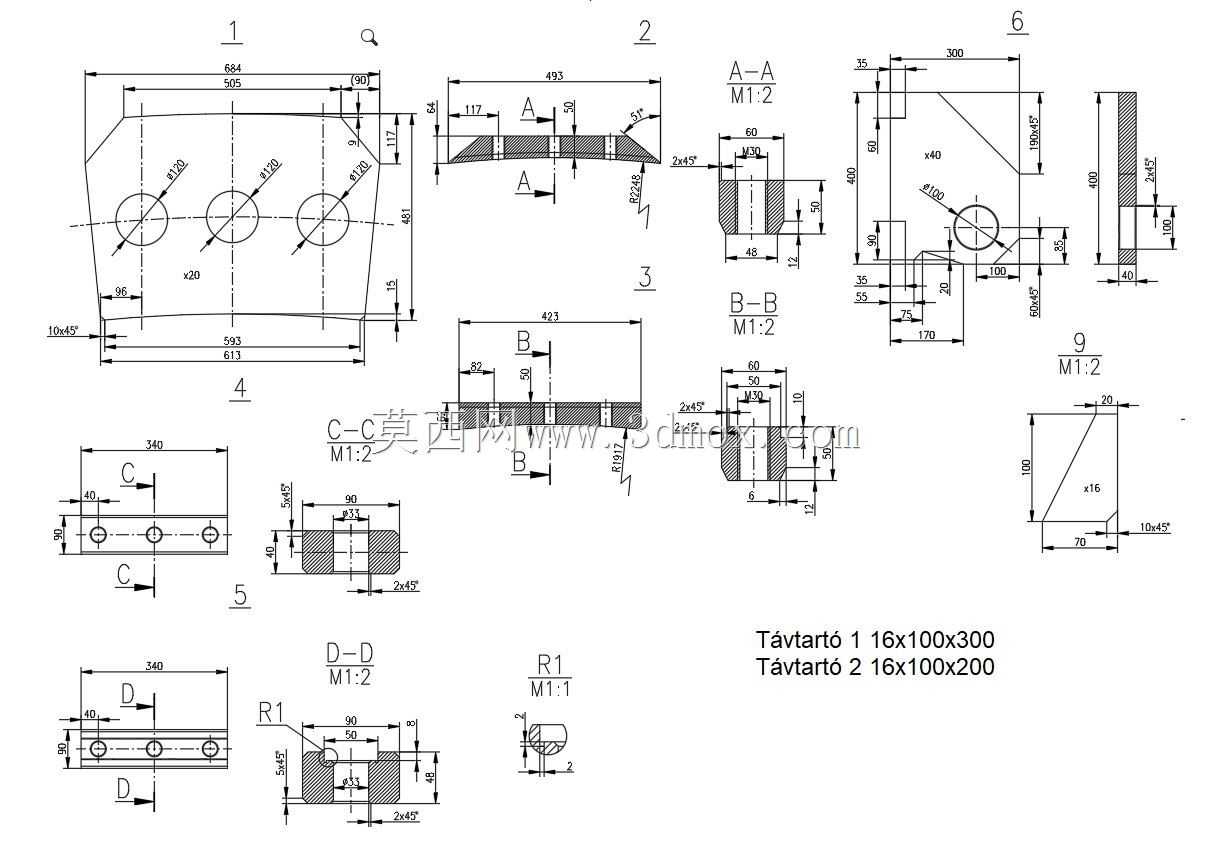

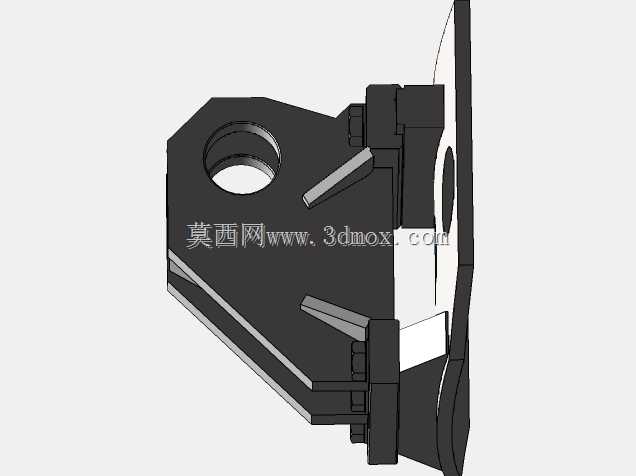

　　结构设计过程中，首先考虑了安装边界的适配性，主体安装板采用切角矩形结构，左上角与右下角做了斜切处理，适配安装基座的空间避让需求，安装板上设置了两个大直径光孔用于与基座端的销轴连接，光孔边缘做了倒角处理，既方便销轴装配导入，也能减少应力集中。连接端采用双吊耳式叉形结构，两个平行的耳板上设置同轴的销孔，用于与负载端的铰接头连接，耳板之间的间隙尺寸经过精确计算，既保证铰接头装入后无卡滞，也能减少耳板受侧向力时的变形量，耳板与主体安装板之间设置了三角形加强筋，筋板厚度与耳板厚度保持一致，采用一体化铣削成型工艺，避免焊接结构带来的变形与应力集中问题。从功能特性来看，该连接结构同时具备定位精度高、承载能力强、装拆维护方便的特点，

　　结合面之间设置了定位止口，装配时能够快速实现活塞头与连接板的同轴定位，无需反复调整位置即可完成螺栓锁紧，降低现场装配的难度。螺栓孔采用沉孔设计，螺栓头部完全沉入沉孔内，不会突出安装板表面，避免与周边运动部件发生干涉，同时沉孔的深度经过精确控制，保证螺栓锁紧后头部与沉孔底面完全贴合，预紧力能够均匀传递到结合面上。销孔的尺寸公差按照H7级精度加工，与配套销轴采用间隙配合，既保证铰接转动的灵活性，也能控制配合间隙在合理范围内，减少往复运动过程中的冲击噪音。外形尺寸设计上充分考虑了通用液压油缸的安装空间，整体结构紧凑，在保证结构强度的前提下尽可能缩减了整体重量，安装板的厚度根据额定载荷下的抗弯强度计算确定，

　　耳板的厚度按照销孔的挤压强度校核取值，所有棱边都做了R2-R3的圆角处理，避免热处理以及受力过程中出现应力开裂的问题。实际应用中，该连接结构能够适配16-25MPa压力等级的中高压液压系统，在额定载荷下的变形量控制在0.1mm以内，能够满足大多数工业液压设备的使用需求，装拆时仅需要拆装三个连接螺栓即可完成活塞头与负载端的分离，无需拆卸整个油缸部件，大幅降低了设备维护的工作量。结构建模过程中，所有配合面都设置了合理的装配公差，运动部件之间预留了足够的间隙，避免热胀冷缩导致的卡滞问题，同时考虑了加工工艺性，所有结构都能够通过普通的铣削、钻削、铰削工艺完成加工，无需特殊的加工设备，具备较好的工艺经济性。
