型材侧装铰接连接组件结构设计

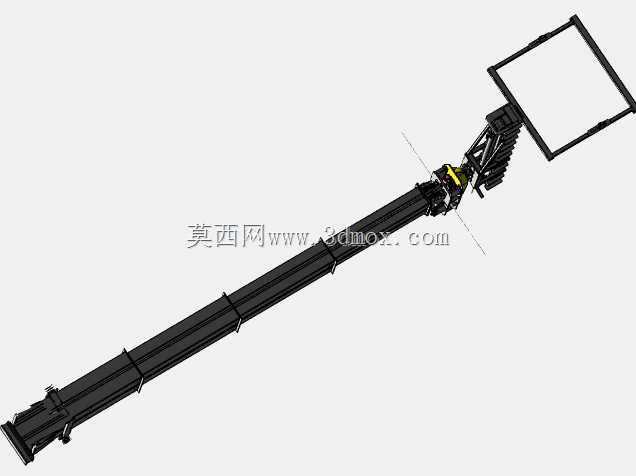

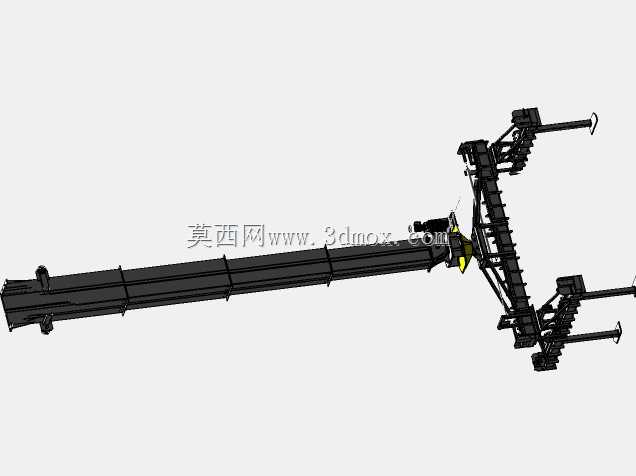

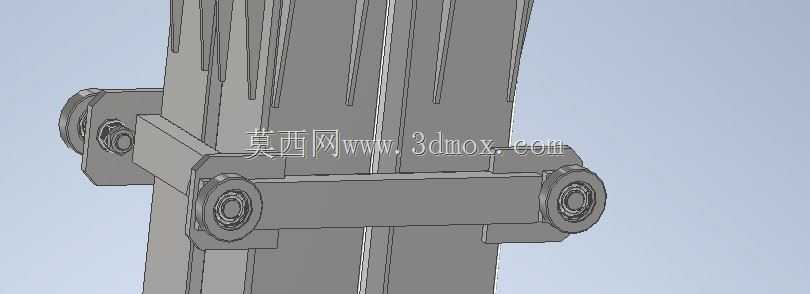

　　这套铰接连接结构主要应用于工业铝型材框架的侧向铰接装配场景，常见于需要实现翻转开合动作的设备防护门、可调角度工装支架、生产线侧翻工位挡板等结构中，核心作用是在两根垂直排布的型材之间提供可绕固定轴线转动的铰接约束，同时保证连接位置的径向承载能力，避免转动过程中出现连接松脱、轴线偏移的问题。从结构设计逻辑来看，整套组件采用分体式装配思路，主体分为固定在竖向型材上的两个对称铰接支座、穿设在支座内的销轴、以及固定在横向型材上的连接臂三个核心部分。铰接支座通过卡槽结构与竖向型材的T型槽配合，不需要额外在型材上打孔，安装时可以沿着型材槽道调整上下位置，适配不同高度的安装需求，支座上的销轴孔做了同轴度公差约束，

　　两个支座装配后孔位同轴度偏差控制在0.1mm以内，避免销轴穿入后出现卡滞、转动阻力过大的问题。销轴两端采用卡簧限位结构，在销轴的两端加工有卡簧槽，装配完成后将轴用弹性挡圈卡入槽内，能够限制销轴的轴向窜动，同时相比一体式铆接结构，这种可拆卸的设计方便后期维护更换，当铰接位置出现磨损间隙过大时，只需要拆下卡簧抽出销轴即可更换磨损件，不需要整体拆除型材框架。横向连接臂的端部做了加厚处理，与销轴配合的孔内预留了衬套安装空间，实际使用时可以根据耐磨需求选配铜基衬套或者工程塑料衬套，降低转动过程中的接触面磨损，延长结构使用寿命。从安装边界尺寸来看，整套铰接组件突出竖向型材表面的厚度控制在45mm以内，横向连接臂的宽度与配套型材的槽宽匹配，

　　不会超出型材的侧边轮廓，避免对周边其他安装部件造成干涉；铰接转动的角度范围可以达到180度，能够满足大部分侧翻结构的开合角度需求，当连接臂转动到与竖向型材平行位置时，连接臂的背面与型材表面预留有2mm的间隙，避免转动过程中出现面接触摩擦。在承载性能设计上，铰接支座的根部做了圆角过渡处理，避免应力集中导致支座断裂，按照常规工业铝型材框架的使用场景，单组铰接组件的径向承载能力可以达到15kg，能够满足常规防护门、小型工装板的承重需求，如果需要承载更大重量，可以在同一竖向型材上并排加装多组铰接组件，分摊载荷。设计过程中充分考虑了型材装配的公差累积问题，铰接支座与型材槽道的配合间隙控制在0.2mm以内，既可以保证支座能够顺畅滑入型材槽内，

　　又不会因为间隙过大导致装配后出现晃动；销轴与连接臂孔的配合采用间隙配合，间隙值控制在0.05-0.1mm之间，保证转动灵活的同时不会出现径向窜动。在实际生产线应用中，这类铰接结构还经常被用于设备的可调式导向挡板安装，通过调整铰接的角度，可以改变挡板的导向角度，适配不同尺寸的工件输送导向需求，相比固定式的螺栓连接，这种铰接结构不需要完全拆除螺栓就可以调整角度，调整到位后只需要在连接臂与型材之间加装角度固定件即可锁止位置，操作更加便捷。结构的所有棱角位置都做了倒钝处理，没有尖锐的毛刺边角，避免装配和使用过程中划伤操作人员，符合机械设备的安全设计规范。
