双法兰式管道柔性补偿连接构件

　　在工业管路系统的布设与运维过程中，热胀冷缩带来的轴向、径向位移是管路设计阶段必须重点考量的载荷因素，尤其是长距离输送高温介质、存在设备运行振动的管路场景，刚性连接的管路很容易在应力集中位置出现焊缝开裂、法兰密封失效甚至管道断裂的问题，这类双法兰结构的管道补偿构件，就是针对这类工况设计的管路应力消解部件。从结构设计逻辑来看，该构件采用两端对称的带安装孔法兰盘作为连接基准，中间为筒状的柔性补偿主体，法兰盘上的安装孔沿圆周方向等距排布，安装时可直接与对应通径的管路法兰通过螺栓组完成对接，不需要额外加工过渡连接件，适配现有标准法兰的安装尺寸规范，能够直接替换同规格的刚性管路短节，降低现场改造的施工难度。在实际应用场景中，

　　这类补偿构件广泛覆盖化工介质输送管路、暖通空调循环水管路、工业除尘通风管路、电厂热力输送管路等多个领域，既可以补偿管道因温度变化产生的线性伸缩量，也能消解设备运行时传递到管路的振动载荷，避免振动沿管路刚性传递造成的紧固件松动、密封垫老化加速问题，同时还能抵消管路安装过程中产生的少量同轴度偏差，降低管路对接时的装配精度要求，减少现场安装的调整工作量。从设计细节上看，两端法兰的厚度经过载荷校核，能够满足对应压力等级下的法兰强度要求，避免螺栓锁紧时法兰出现翘曲变形导致密封面泄漏；法兰上的安装孔孔径适配对应通径法兰的标准螺栓规格，孔位的位置度公差控制在标准允许范围内，保证现场安装时螺栓能够顺利穿入，不需要现场扩孔修正。

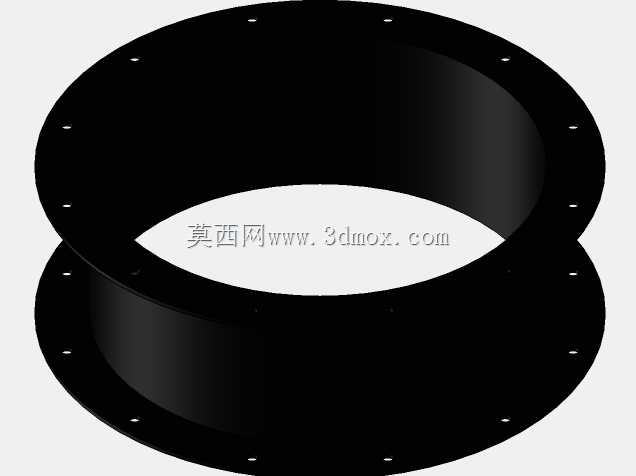

　　中间的补偿筒体部分根据应用场景的不同，可匹配金属波纹管、非金属柔性材质等不同的补偿主体结构，本次呈现的三维模型完整还原了构件的整体外形轮廓、法兰安装孔的排布位置、筒体与法兰的焊接连接结构，建模过程中严格遵循管路附件的尺寸比例关系，法兰的外径、螺栓孔中心圆直径、筒体内径与对应公称通径的标准尺寸完全匹配，能够直接用于管路系统的三维装配干涉检查、管路应力仿真分析的前置建模环节。在安装边界方面，该构件安装时需要在两端法兰之间预留对应的安装空间，保证补偿段有足够的伸缩余量，不能将补偿段强行压缩或拉伸到极限位置后再锁紧螺栓，否则会大幅降低补偿构件的使用寿命，甚至在运行初期就出现结构损坏；安装前需要确认两端对接法兰的端面平行度偏差在允许范围内，

　　避免法兰偏斜造成补偿段承受额外的扭曲载荷。不同于普通的刚性管路短接，这类补偿构件在管路系统中属于功能性保护部件，选型时需要根据管路的工作压力、介质温度、预期补偿量、介质腐蚀特性匹配对应的规格与材质，三维模型的结构还原度直接影响管路整体装配仿真的准确性，建模时特意保留了法兰与筒体连接位置的过渡圆角特征，还原了实际加工过程中的焊接工艺结构，没有做过度的简化处理，能够满足结构设计人员在管路布局设计阶段的构件调用需求，也可作为生产加工前的结构校核参考，帮助设计人员提前预判安装过程中可能出现的空间干涉问题，优化管路的整体布设方案。
