多节拼焊式变径弯头管道构件

项目分类:通用机械零部件 发布时间:2023-07-26 ID:702269
  • 多节拼焊式变径弯头管道构件
  • 多节拼焊式变径弯头管道构件
  • 多节拼焊式变径弯头管道构件

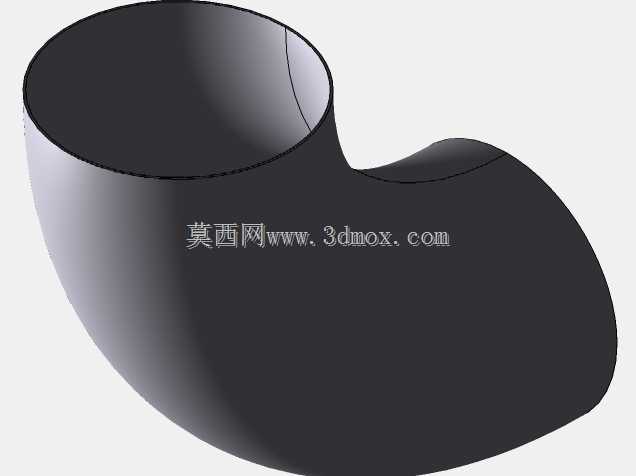

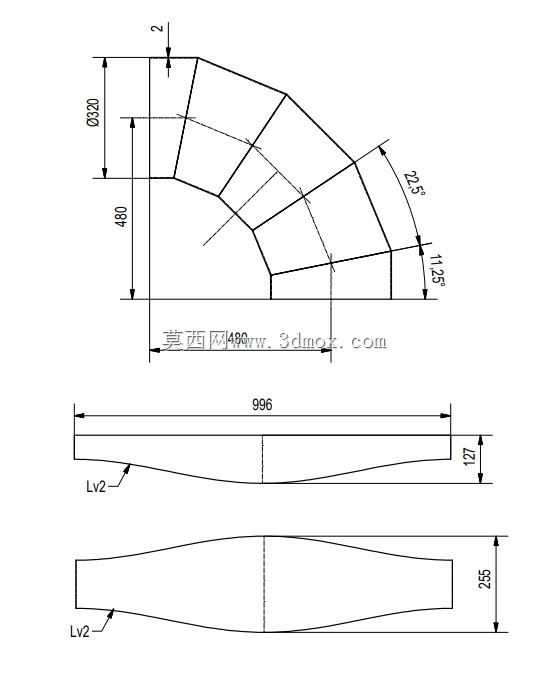

  在工业管路布设场景中,这类拼焊式变径弯头常出现在通风除尘、粉体输送、低压流体输送的管路转向节点,尤其是现场安装空间受限、同时需要完成管路转向与通径变化的区段,能省去额外加装变径管的工序,减少管路接口数量,降低泄漏风险。从结构设计来看,该弯头采用多节斜切段拼接的焊接结构,每一段管节的端面都做了对应角度的斜切处理,拼接后形成22.5度加11.25度累计33.75度的转向角度,区别于常规等径弯头,该构件同时集成了变径功能,入口端通径为Φ230,出口端截面尺寸为235,整体沿转向轴线平滑过渡,避免管路通径突变造成的流体阻力激增、粉体物料堆积堵管的问题。

  从安装边界尺寸来看,该弯头入口端到转向拐点的轴向投影长度为480mm,整体沿管路走向的总长度为996mm,构件外侧最大轮廓凸起尺寸为127mm,现场布设时需要预留对应的安装空间,尤其是弯头外侧的检修与焊接操作空间,避免与周边管线、设备支架产生干涉。设计这类焊接弯头时,首先要确定管路的转向角度与两端通径参数,再根据板材厚度计算每一节管节的展开下料尺寸,每一段斜切管节的母线长度都需要对应曲率半径做等差排布,保证拼接后内壁平滑,没有明显的台阶凸起,减少流体输送过程中的局部阻力。

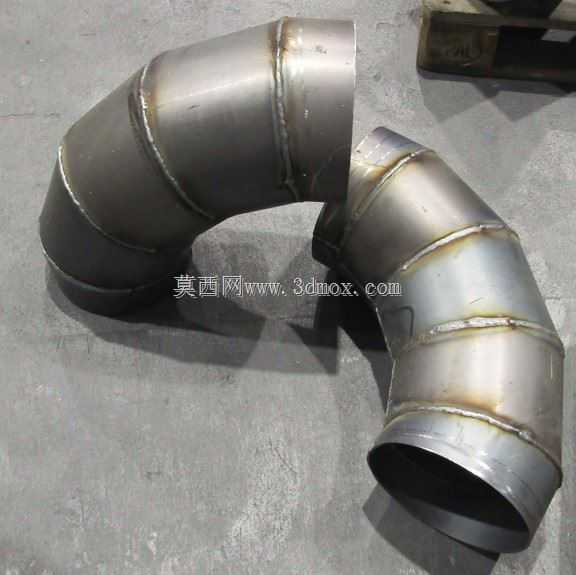

  实际生产中,这类弯头多采用钢板卷制拼接,下料完成后先将每一节管节卷制成型,再依次对接点焊固定,校验整体角度与两端接口的同轴度、端面平面度后再完成满焊作业,焊接时需要控制焊接变形,避免多节拼接后整体尺寸偏差过大,导致现场安装时无法与两端管路对接。和一体冲压成型的弯头相比,这种拼焊结构的弯头可以适配非标准通径、非标准转向角度的定制化管路需求,不需要开模,生产周期短,适合小批量定制的管路改造项目、非标设备配套管路使用。在通风系统中使用时,该弯头的平滑过渡结构能降低风阻,减少风机的运行负载;在粉体输送场景中,内壁无台阶的结构能避免物料残留,减少管路堵塞的概率,同时焊接结构的强度能满足低压输送的压力要求,不需要额外做加强结构。设计建模时需要注意每一段管节的拼接缝位置要错开,避免多条焊缝在同一径向截面上集中,降低焊接应力集中的风险,同时两端的连接端面要预留法兰焊接或者直接对接焊的余量,保证现场安装时的尺寸匹配。
