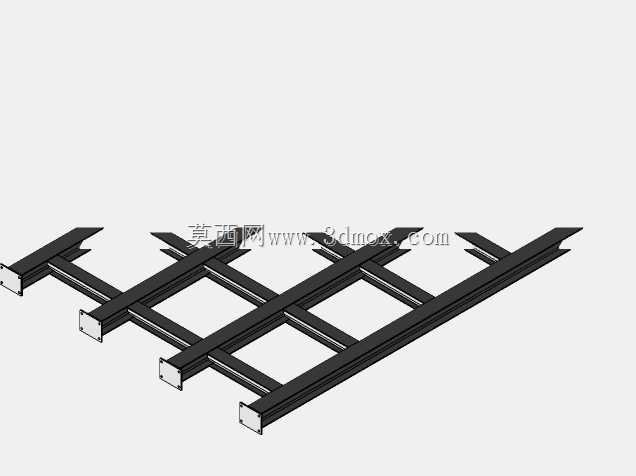

工业型材拼接承重支撑框架结构

项目分类:通用机械零部件 发布时间:2023-07-26 ID:702270
  • 工业型材拼接承重支撑框架结构

  这类型材拼接框架在工业现场的应用覆盖范围极广,从自动化生产线的设备机座、物料输送线的侧边支撑,到仓储区域的重型物料承托台、检测工位的设备安装底座,都能见到同结构形式的框架身影。区别于铸件一体成型的机座,这种采用标准型材拼接的结构,不需要开模制作毛坯,加工周期更短,后期改造调整的灵活度也更高,尤其适合小批量定制化的设备搭建场景,在非标自动化设备的底层支撑结构中应用占比逐年提升。

  从实际使用功能来看,该框架的核心作用是为上方搭载的设备、工装、物料提供稳定的刚性支撑,保证上部负载在运行过程中不会出现超出允许范围的形变,避免因支撑结构晃动影响设备运行精度或是物料存放稳定性。框架的横向与纵向型材采用正交排布的形式,受力传递路径清晰,上部负载通过纵向主梁传递到横向次梁,再均匀分散到各个支撑点位,不会出现局部应力集中的问题。型材端部的封板设计,一方面可以避免型材内部进入杂物积灰积水,延长型材使用寿命,另一方面也可以作为后期安装脚轮、可调支撑脚的连接基准面,不需要额外在型材端部焊接连接片,减少现场焊接的工作量。

  设计这类框架结构的时候,首先要明确上部负载的总重量以及动载荷、静载荷的分布情况,根据负载大小选择对应截面规格的型材,主梁的截面惯性矩要满足最大负载下的绕度要求,通常工业场景下支撑框架的允许绕度控制在跨度的1/1000以内,避免上部设备运行时出现共振。排布型材间距的时候,要兼顾支撑刚性和整体重量,次梁的间距需要匹配上部安装板的尺寸,如果是铺设钢板或者铝塑板作为台面,次梁间距不能过大,避免台面受载后出现凹陷;如果是直接在主梁上安装设备模组,就要根据设备的安装孔位调整主梁位置,保证安装点直接落在型材的槽位上,减少额外转接件的使用。

  安装边界方面,这类框架的底部支撑点位通常设置在纵横型材的交接位置,保证支撑力直接传递到主梁结构上,如果是放置在硬化地面上使用,可以在底部安装可调橡胶支撑脚,调整框架整体水平度,抵消地面不平整带来的应力;如果是需要移动的场景,就可以在端部封板上预留脚轮安装孔,直接装配万向轮和定向轮。框架的整体外形尺寸没有固定标准,完全根据实际搭载的设备尺寸确定,通常单边会比上部设备的安装尺寸多出50到100毫米的余量,方便后期安装防护挡板、管线走线槽等附属配件,也能避免设备边角超出框架范围发生磕碰。

  结构细节上,型材之间的连接采用隐藏式内置连接件的形式,外表面没有突出的螺栓头,整体外观平整,不会划伤操作人员或是勾挂管线。框架的所有型材拼接位置都保证端面完全贴合,连接螺栓的预紧力按照型材规格对应的扭矩要求拧紧,避免长期受载后连接位置出现松动。对于需要走管线的场景,可以直接利用型材本身的槽位布置气管、线缆,不需要额外安装走线架,管线隐藏在型材槽内,外观整洁也能避免管线被外物刮损。如果使用场景存在腐蚀性介质,还可以在型材表面做喷塑或是阳极氧化处理,提升框架的抗腐蚀能力,延长在恶劣工况下的使用寿命。
