壁挂式安装选项板承载框架结构设计

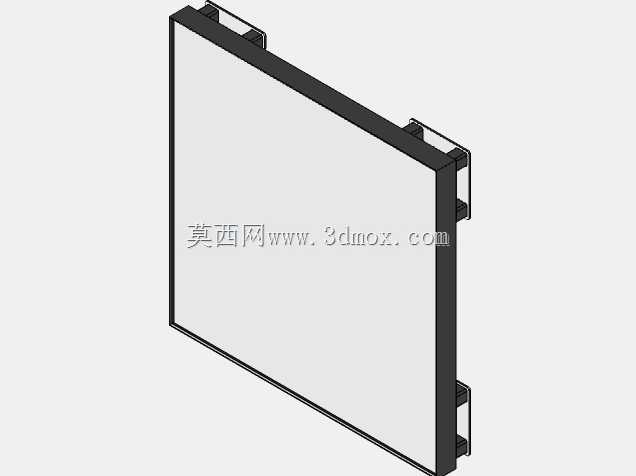

　　在工业现场的操作工位、设备旁侧的人机交互区域，这类壁挂式选项板承载框架是十分常见的结构件，它的核心作用是为操作选项板、小型人机交互面板提供稳定的安装载体，替代落地式支架占用地面通行空间的弊端，尤其适合车间通道狭窄、设备排布密集的生产场景，也可用于实验室操作台旁、设备检修区域的功能面板挂载。从结构设计逻辑来看，整个框架采用矩形围边的承载形式，主体承载面为平整的大尺寸平面，能够完全贴合选项板的背部安装面，避免安装后出现板面翘曲、按键触发卡滞的问题；围边采用折边结构设计，既可以提升整个框架的结构刚性，减少薄钣金加工带来的平面变形量，也能为选项板的侧边提供防护，避免现场作业过程中工具、物料磕碰损坏选项板边缘。框架背部设置的多组挂装卡扣结构，

　　是整个安装环节的核心设计，卡扣的间距匹配通用壁挂安装的标准孔位距离，既可以直接挂装在预设的墙面挂条上，也能通过卡扣的预留孔位使用膨胀螺栓直接固定在混凝土墙面、彩钢板隔墙或者设备的立式机架侧壁上，卡扣的伸出长度经过测算，能够让框架安装后与墙面保留10mm左右的间隙，方便选项板背部的接线走线，避免线缆被挤压在框架与墙面之间造成绝缘层破损。从安装边界来看，框架的整体厚度控制在较小范围内，安装完成后突出墙面的尺寸不会超过80mm，不会对通道的通行净宽造成明显影响，也能避免人员过往时剐蹭到选项板表面；框架的承载面尺寸适配常规工业选项板的安装规格，四周预留的安装孔位可以兼容不同固定孔距的选项板，不需要针对每一款选项板重新加工安装孔，

　　提升了框架的通用适配性。在结构强度设计上，框架的围边采用等厚度钣金折弯成型，折弯处设置了工艺圆角避免应力集中，背部的挂装卡扣与框架主体采用点焊连接，每个卡扣的焊点数量经过承重测算，能够保证单组卡扣承受不低于5kg的垂直载荷，多组卡扣共同承载时，整体框架可以承载15kg以内的选项板及附属接线模块，完全覆盖常规工业选项板、小型触控面板的重量范围。考虑到现场使用的复杂环境，框架的表面处理采用喷塑工艺，能够耐受车间内的少量油污、粉尘侵蚀，日常清洁时可以直接使用半干抹布擦拭表面，不会出现表层锈蚀脱落的问题；框架的边角位置都做了小圆弧倒角处理，没有尖锐的外露棱角，避免安装和日常维护过程中划伤作业人员。在实际选型应用时，

　　需要提前确认安装墙面的承重能力，如果是在轻质隔墙上安装，需要在隔墙背部增加衬板来分散承载应力，避免长期挂载后墙面出现变形脱落；走线时可以从框架上下两侧的预留缺口位置引出线缆，不需要额外在框架上开孔，能够减少现场安装的加工工作量，也能让布线更加整齐规整。这类框架结构没有复杂的传动或者活动部件，整体结构简单可靠，安装完成后基本不需要日常维护，只要定期检查挂装卡扣的固定螺栓是否松动即可，能够长期稳定承载选项板，保障现场操作选项的正常使用。
