冲孔式金属防护围挡结构设计

　　在工业生产车间、设备运维区域、临时作业隔离场景中，这类冲孔式金属防护围挡是应用频次极高的安全防护构件，区别于全封闭实体挡板与网状格栅，它在防护性能、通风透光性、结构刚度之间找到了更适配多数工业场景的平衡点。从实际使用场景来看，这类围挡常被布置在自动化生产线的设备外围，阻隔人员误入设备运行区间，同时不会遮挡操作人员观察设备内部运行状态的视线；也可用于仓储区域的货品分区隔离，相比实体隔墙自重更轻，拆装调整的灵活性更强；在临时检修作业中，还能作为硬质隔离屏障，划定作业危险区域，避免无关人员闯入引发安全事故。

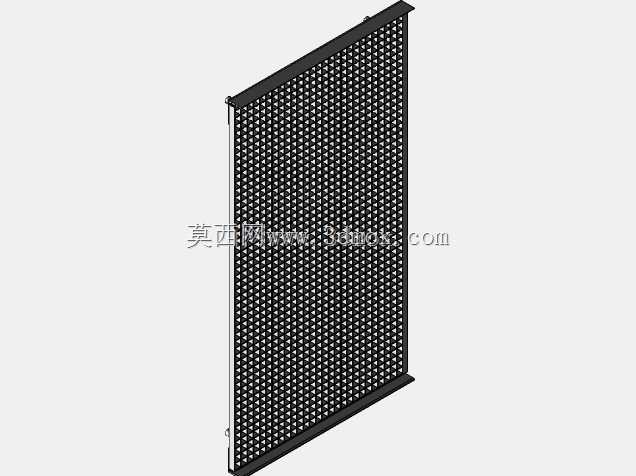

　　从功能特性上看，板面采用的密集三角阵列冲孔设计，并非随意排布的装饰性结构，首先是在保证板面整体抗冲击刚度的前提下，尽可能降低构件自重，减少安装支撑结构的载荷；其次三角孔的排布方式相比圆孔、方孔，在同等开孔率下能让板面拥有更均匀的应力分布，受到侧向撞击时不会因为局部应力集中出现板面撕裂变形；另外均匀的开孔可以让围挡两侧的空气流通顺畅，在焊接、打磨这类产生烟尘的作业区域使用时，不会因为围挡阻挡造成局部烟尘淤积，同时也能让光线顺利穿过，避免围挡背后形成照明暗区，减少区域内的视觉盲区。

　　设计过程中首先要明确安装边界的约束条件，这类围挡的常规安装方式分为两种，一种是底部通过膨胀螺栓与地面硬化层固定，侧边通过连接角码与相邻围挡或建筑立柱拼接，形成连续的隔离带；另一种是搭配可移动配重底座，作为临时隔离设施使用，这就要求围挡自身的重心必须控制在板面几何中心偏下的位置，避免受到轻微碰撞就出现倾覆。围挡的边框采用折边钣金工艺加工，边框的折边宽度经过测算，既要保证与冲孔板面的铆接/焊接连接强度，也要让边框形成足够的截面惯性矩，当围挡高度达到1.8米的常规防护高度时，侧边不需要额外增加加强筋就能满足侧向抗推力要求，避免人员倚靠时出现边框变形。板面与边框的连接采用分段点焊加结构胶辅助的方式，相比满焊加工能减少焊接热变形，让板面保持足够的平整度，不会因为焊接应力出现局部鼓包，后期表面喷涂处理时也能获得更均匀的涂层外观。

　　从安装尺寸的适配性来看，单块围挡的宽度控制在1米到1.2米区间，这个宽度是兼顾单人安装操作便利性与拼接效率的合理值，过宽的单块板会导致搬运、安装时需要多人配合，增加现场施工的人力成本，过窄则会增加拼接节点的数量，降低整体隔离结构的稳定性。围挡顶部的折边做了圆弧过渡处理，避免尖锐的钣金切口对安装人员、过往人员造成划伤，底部预留了50mm的离地间隙，一方面是避免地面不平整时围挡底部与地面出现硬干涉，不需要现场对每块围挡做裁切调整，另一方面也方便清扫围挡底部的积尘、杂物，不会在围挡根部形成卫生死角。

　　在结构细节处理上，冲孔的孔边毛刺在加工阶段就通过打磨工艺做了钝化处理，避免后期安装、使用过程中毛刺划伤人手，也能让表面喷涂的涂层更好地附着在孔边位置，不会因为毛刺尖端出现涂层脱落、锈蚀的问题。围挡侧边的连接孔位采用长圆孔设计，现场拼接时可以吸收一定的安装误差，不需要对孔位做二次扩孔加工，降低现场安装的调整难度。如果是用于有防静电要求的电子生产车间，这类围挡还可以在板面喷涂防静电涂层，同时在拼接位置加装接地跨接线，将围挡表面的静电顺利导走，避免静电积累对周边电子元器件造成损伤。

　　很多设计人员在做这类防护构件时容易走入两个极端，要么过度追求结构强度把板面、边框做的过厚，导致构件自重过大，安装运输成本陡增；要么过度追求轻量化把板材选的过薄，导致围挡安装后轻轻一推就出现板面凹陷，失去防护作用。这款结构的板材厚度选型是经过多次场景验证的，在常规工业防护场景下，1.5mm厚度的冷轧钢板冲孔后，搭配20mm宽度的1.2mm厚钣金边框，完全可以满足GB/T 2893.5规定的安全防护结构抗冲击要求，同时单块围挡的自重控制在单人可以独立搬运安装的范围内，不需要借助吊装设备就能完成现场组装。另外这类冲孔围挡的风阻系数远低于实体挡板，在半敞开的车间、户外临时作业区域使用时，不会因为强风出现整体倾倒的问题，相比彩钢瓦类的临时围挡，安全冗余度更高。
