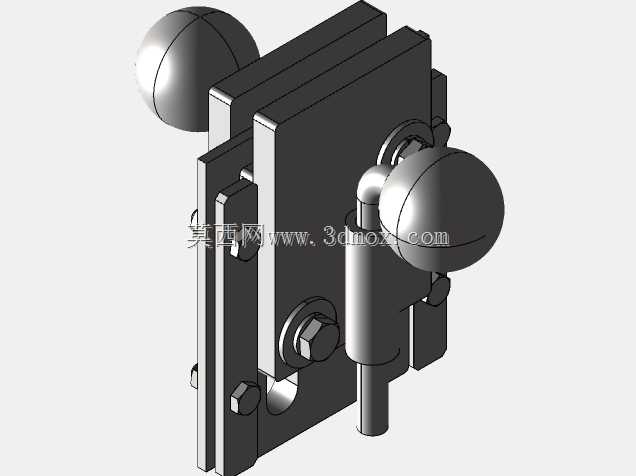

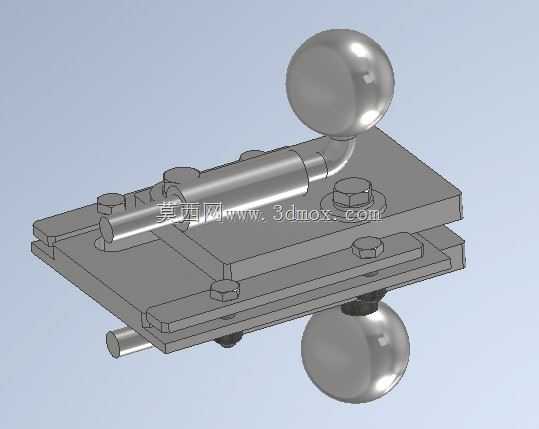

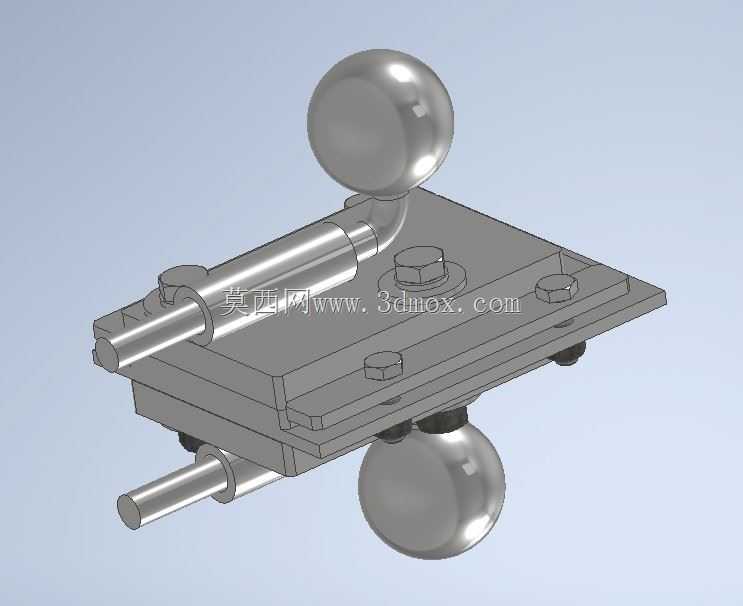

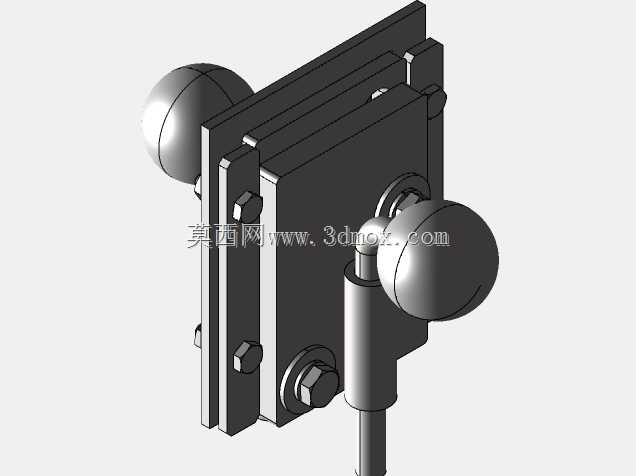

90度铰链门用双卡式滑动安全锁具

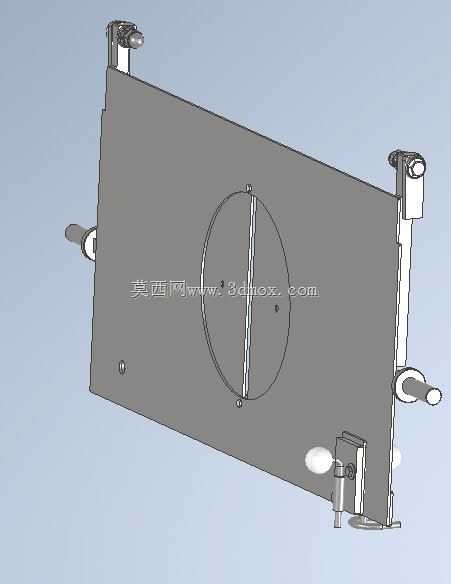

　　这款双卡式滑动锁具，主要适配90度开合的铰链门结构，在各类工业设备舱门、小型 防护栏门、小型检修柜门场景中作为末端安全锁钩使用，依靠自身结构摩擦与组件重量实现锁止定位，无需额外加装弹簧、弹片等弹性复位元件，结构可靠性更强，在存在一定振动的设备工况下也不会出现意外脱锁的问题。从实际安装适配性来看，锁体采用平板式安装基座，基座上预留三个螺栓固定孔位，可直接通过六角螺栓固定在门框侧边的安装平面上，安装面不需要做复杂的沉台、开槽加工，仅需保证安装平面平面度公差在0.2mm以内即可，适配的门板厚度范围在8mm到20mm之间，锁舌伸出最大行程为32mm，锁闭状态下锁舌伸入门板锁扣位的咬合深度不小于15mm，能够承受不小于800N的横向拉开载荷，

　　满足常规工业防护门的锁闭强度要求。设计层面采用了双锁杆并行的结构布局，上下两根平行的圆柱形锁杆同步滑动，相比单锁杆结构，锁闭过程中不会出现卡滞、偏斜的问题，锁杆表面做了光滑磨削处理，表面粗糙度控制在Ra1.6以下，滑动过程中与基座导向孔的配合间隙控制在0.1mm到0.15mm之间，既保证滑动顺畅无卡顿，又不会因为间隙过大出现锁杆晃动的问题。锁体操作端采用球形握柄设计，上下两个球形握柄分别对应开锁和锁闭的操作位，操作人员握持时不需要额外的工具，徒手即可完成推拉操作，握柄的球形曲面做了圆角过渡，没有尖锐棱角，操作过程中不会划伤手部，符合工业设备操作件的安全设计要求。锁体基座采用板式叠加结构，上下两层板通过螺栓夹紧固定，

　　锁杆的导向孔直接加工在两层板的对应位置，加工工艺性更好，不需要在整块厚板上加工深导向孔，普通钻床即可完成孔位加工，加工成本更低，后期如果出现锁杆磨损的情况，只需要拆开两层板即可更换锁杆，维护便捷性更高。在实际使用场景中，这类滑动锁不需要配套复杂的锁扣结构，仅需在门板对应位置加工一个与锁杆直径匹配的通孔或者焊接一个带孔的挡片即可完成配合，安装调试过程中不需要做复杂的对位调整，只要锁杆与门板锁孔的同轴度误差控制在1mm以内，就可以顺畅完成锁闭动作。锁止状态下，锁杆的自重会带动锁体保持在伸出位置，配合导向孔与锁杆之间的静摩擦力，即使设备运行过程中产生持续振动，锁杆也不会自行回缩导致脱锁，相比带弹簧的插销类锁具，

　　不会出现弹簧疲劳失效导致的锁闭故障，长期免维护的使用周期更长。从安装边界来看，锁体整体安装完成后，突出安装平面的最大高度为48mm，横向占用宽度为72mm，沿锁杆滑动方向的总长度为110mm，在门框侧边预留对应尺寸的安装空间即可完成布置，不会与门铰链、门板加强筋等周边结构产生干涉，适配性较强，既可以用在新设备的舱门设计中，也可以作为老旧设备舱门锁具的替换件使用，不需要对原有门框结构做大规模改造。
