矿山破碎作业用带防护操作平台支架

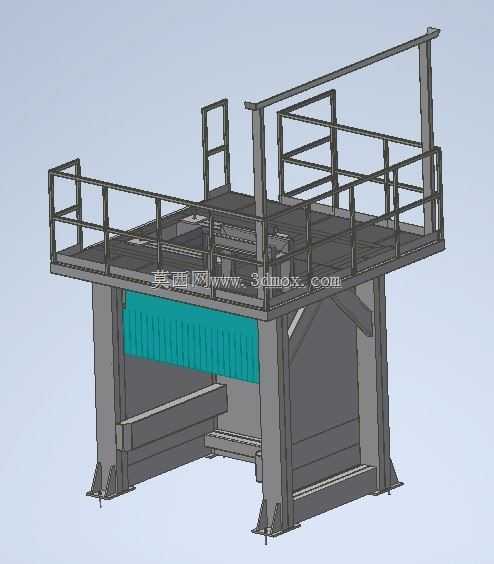

　　在矿山、砂石骨料加工、建筑固废资源化处理的破碎工段，这类带操作平台的破碎支架是承载破碎主机、衔接上下游输送工序的核心承载结构，区别于简易焊接的临时支撑，该结构在设计阶段就充分考虑了重载作业下的载荷传递、人员操作安全与设备检修便利性。从结构布局来看，支架整体采用型钢焊接的框架式结构，四根主立柱采用厚壁H型钢制作，底部设置带地脚螺栓孔的安装脚板，安装时需与预埋在混凝土基础内的锚板焊接或螺栓紧固，基础的水平度公差需控制在1mm/m以内，避免主机运行时因基础不平产生附加振动，影响轴承等核心部件的使用寿命。平台部分铺设花纹防滑钢板，边缘设置高度1.2m的标准化防护栏杆，栏杆横杆采用双道布置，底部设置100mm高的挡脚板，防止工具、

　　小零件从平台坠落伤及下方巡检人员，平台一侧设置斜爬梯通道，爬梯踏步采用防滑格栅板，倾角控制在45度以内，满足人员日常巡检与小型检修工具搬运的通行需求。支架中部预留的安装空间用于固定破碎主机，四周的连接法兰根据主机的安装孔位做了匹配设计，法兰面在焊接后经过整体铣削加工，平面度公差不超过0.2mm，保证主机安装后贴合紧密，避免运行时出现连接松动。平台下方设置的加强筋板采用三角形布置，沿主立柱与横梁的连接节点对称焊接，筋板厚度根据主机运行时的动载荷系数计算确定，可有效抵消破碎作业时产生的水平冲击载荷，避免支架整体出现晃动。在实际应用场景中，该支架安装于粗碎与中碎工序之间，上方平台除了承载破碎主机，还预留了振动给料机的安装位置，

　　操作人员可在平台上完成给料量调节、易损件检查、日常润滑保养等作业，无需搭建临时脚手架，大幅提升了日常运维的效率。设计阶段针对破碎作业的高粉尘特性，平台表面做了喷砂除锈后喷涂环氧富锌底漆加聚氨酯面漆的防腐处理，焊缝全部采用连续角焊缝，焊脚高度不小于较薄焊件厚度的0.7倍，所有尖锐边角都做了倒角处理，避免人员磕碰受伤。安装边界方面，支架整体的长宽尺寸需匹配车间内的工艺布局，与周边输送设备的安全距离不小于0.8m，顶部防护栏杆的最高点距离地面高度不超过3.5m，满足车间内的净空要求，底部的支撑腿跨距经过优化，在保证结构刚度的前提下，预留了下方出料皮带的安装空间，破碎后的物料可直接通过支架中部的落料口落到出料皮带上，转运至下一道筛分工序。结构设计时还做了模态分析，避开了破碎主机的固有振动频率，防止运行时出现共振现象，降低作业时的噪声与结构疲劳损伤，支架侧面预留的护板安装槽可加装防尘密封板，减少作业时的粉尘外溢，改善车间内的作业环境。
