复摆颚式破碎主机带传动结构设计

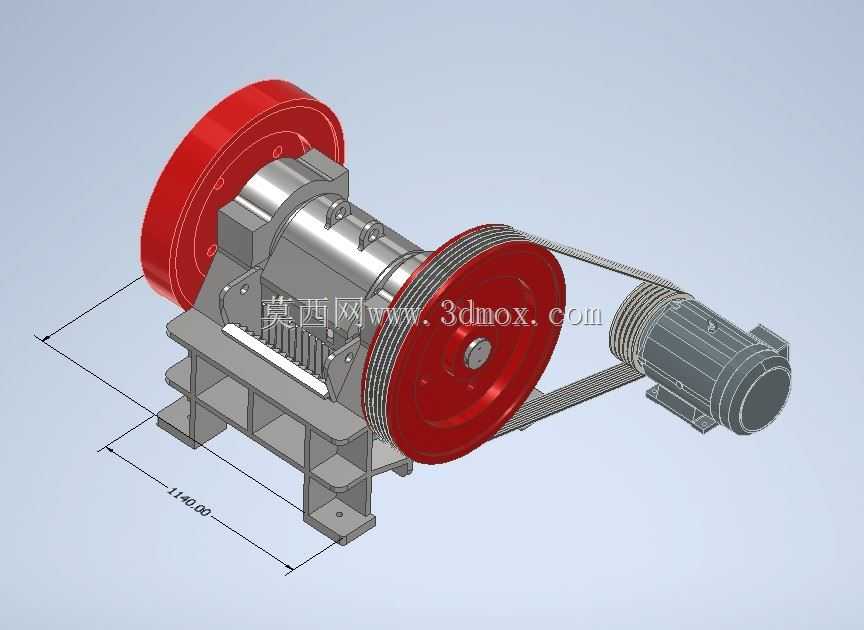

　　在矿山、建材、基建等散料处理工段，粗碎环节的设备选型直接决定整条生产线的进料粒度上限与运行稳定性，颚式破碎机作为最经典的粗碎设备，凭借结构可靠、维护简便、对高硬度物料适应性强的特点，始终是硬岩粗碎工位的首选方案。这套三维结构完整还原了复摆颚式破碎机的主机总成与驱动单元，从实际工程落地的角度看，设计阶段首先要明确的是安装边界，图中标注的主机底座长度方向尺寸为1140mm，对应进料口宽度约250mm级别的小型复摆颚破，这类规格的设备多用于小型砂石场、实验室物料制备、建筑废弃物再生处理的首段破碎工位，可对抗压强度不超过320MPa的矿石、混凝土块、砖瓦等物料进行粗碎作业，出料粒度可通过调整肘板座的垫片组厚度在20-80mm区间调节，适配后续中细碎设备的进料要求。

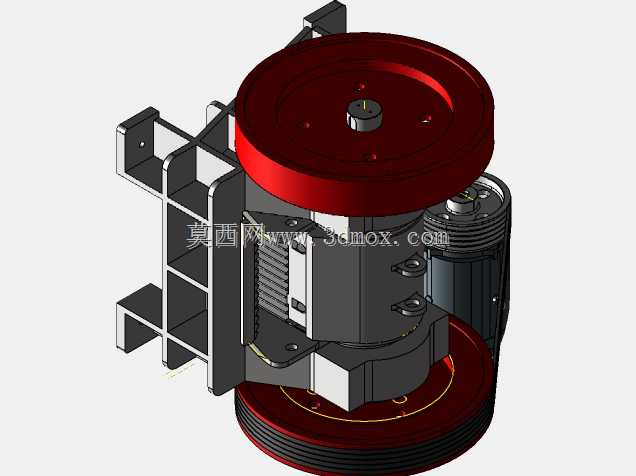

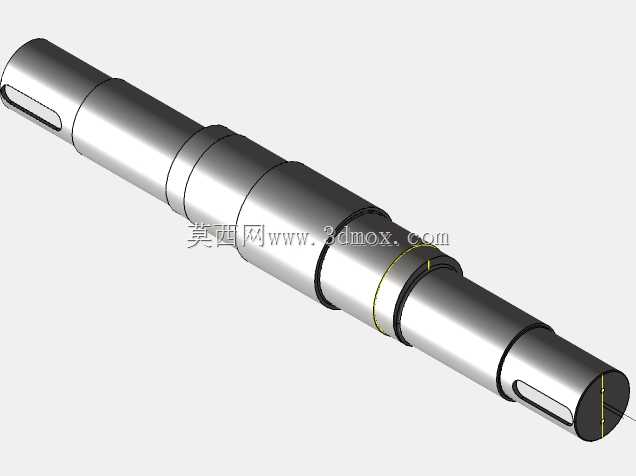

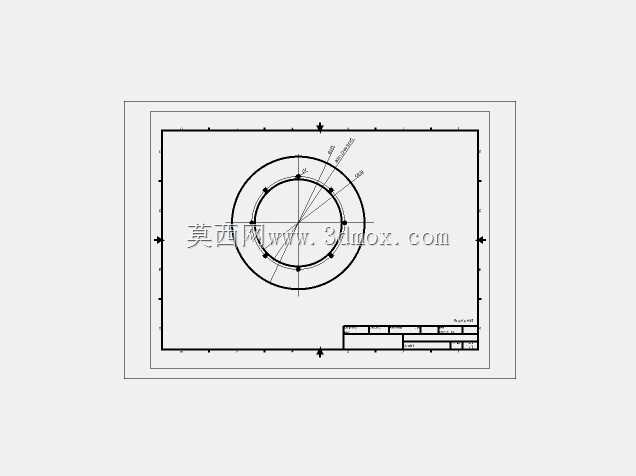

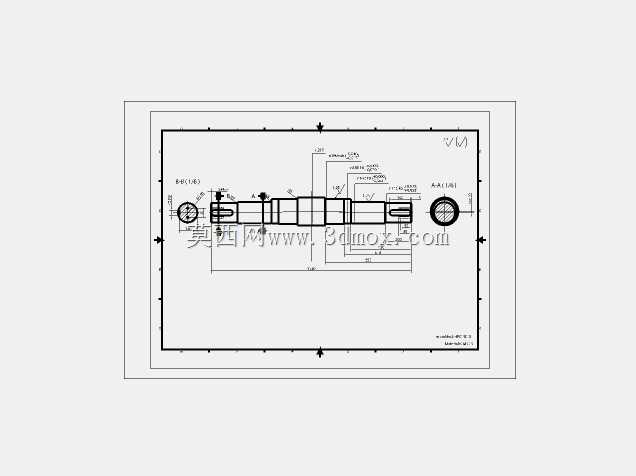

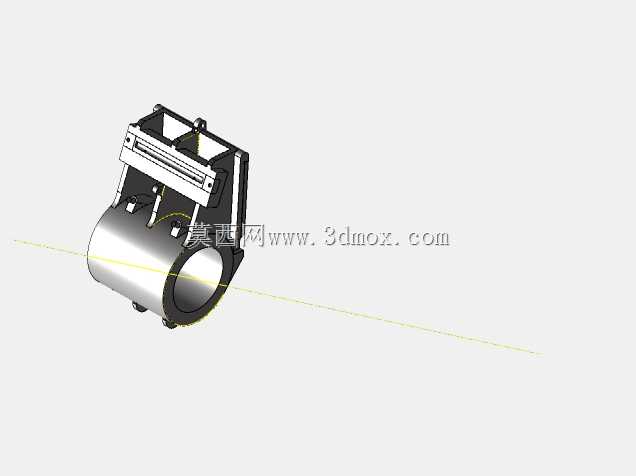

　　从功能结构来看，这套模型完整呈现了破碎机的核心组成：焊接式机架承担所有部件的承载与定位，机架采用箱型焊接结构，加强筋布置在动颚往复运动的受力方向，避免长期受冲击载荷出现焊缝开裂；偏心轴总成是动颚做复杂摆动的核心部件，轴两端配置调心滚子轴承，可承受破碎过程中的巨大径向冲击载荷，轴的一端装配大直径槽带轮，另一端装配重型飞轮——飞轮的作用是储存动颚空行程的能量，在破碎行程释放，均衡电机的负载波动，降低驱动电机的峰值功率要求；动颚部件采用ZG35铸钢材质，颚板为高锰钢材质，表面做齿形结构，齿峰角设计为90°-100°，既保证对硬岩的啃咬破碎能力，又兼顾颚板的使用寿命，动颚与肘板的接触位置设置可更换的肘板垫，避免长期磨损后更换成本过高；肘板除了传递推力支撑动颚之外，还承担过载保护的作用，当破碎腔进入不可破碎的金属异物时，肘板会优先断裂，切断力的传递，保护偏心轴、机架等核心大件不受损坏；调整垫片组设置在肘板座与机架后壁之间，通过增减垫片数量改变排料口宽度，相比楔块调整结构，垫片调整的可靠性更高，更适合小型设备的简易维护需求；侧边的张紧弹簧与拉杆结构，负责拉住动颚与肘板，避免动颚在往复摆动过程中肘板脱落，同时平衡动颚运动产生的惯性力，降低设备运行的振动幅度。

　　驱动部分采用V带传动方案，这种传动方式的选型逻辑非常贴合颚破的工况：首先V带是弹性传动，在破碎硬岩出现瞬时过载时，带条可以在带轮上打滑，避免电机堵转烧毁，同时缓冲破碎过程的冲击载荷，保护电机轴承；其次带传动的中心距可调整范围大，适配小型设备的机架布局，不需要额外增加复杂的传动减速箱，降低整机的制造成本与维护点。模型中电机通过电机座安装在主机机架的延伸平台上，电机轴端装配小直径多槽带轮，通过多根B型V带将动力传递给偏心轴端的大带轮，传动比约为4-5，可将电机的1440r/min额定转速降低到偏心轴所需的250-300r/min工作转速，匹配复摆颚破的最佳线速度要求。

　　从安装设计的角度看，这套结构的底座预留了四个地脚螺栓安装孔，孔位间距与机架的受力中心对齐，安装时需要在底座下方铺设减震垫，因为颚破工作时存在周期性的冲击载荷，减震垫可吸收80%以上的振动传递，避免基础出现共振；带轮外侧需要加装安全防护罩，避免运行过程中带条断裂甩出伤人，同时防止现场的粉尘进入带轮槽加速带条磨损；润滑点的设计也在模型中有所体现，偏心轴的两个轴承位采用脂润滑，每班运行前需要通过注油杯补充锂基脂，保证轴承在重载低速工况下的润滑效果，避免出现抱轴故障。

　　很多新手工程师在设计颚破结构时，容易忽略飞轮与带轮的配重平衡，实际上偏心轴带动动颚做平面运动时会产生很大的惯性力，飞轮与带轮的轮辐位置需要做去重处理，平衡动颚的惯性力矩，否则设备运行时会出现剧烈振动，地脚螺栓容易松动，轴承的使用寿命会缩短60%以上；另外颚板的固定方式采用楔块压紧，而不是螺栓直接固定，因为破碎过程中颚板会受到巨大的冲击载荷，螺栓直接固定很容易出现断裂，楔块压紧可以让颚板与动颚、定颚座紧密贴合，避免出现松动异响。这套模型的结构细节完全贴合实际量产设备的设计逻辑，没有多余的理想化结构，所有部件的连接方式、尺寸比例都符合工程实际，可作为小型颚破结构设计、教学演示、生产线布局模拟的参考依据，在做生产线三维布局时，只需要预留设备四周1m以上的维护空间，进料口上方对接进料溜槽，下方对接出料输送机即可完成工位布置，不需要额外做复杂的结构改动。
