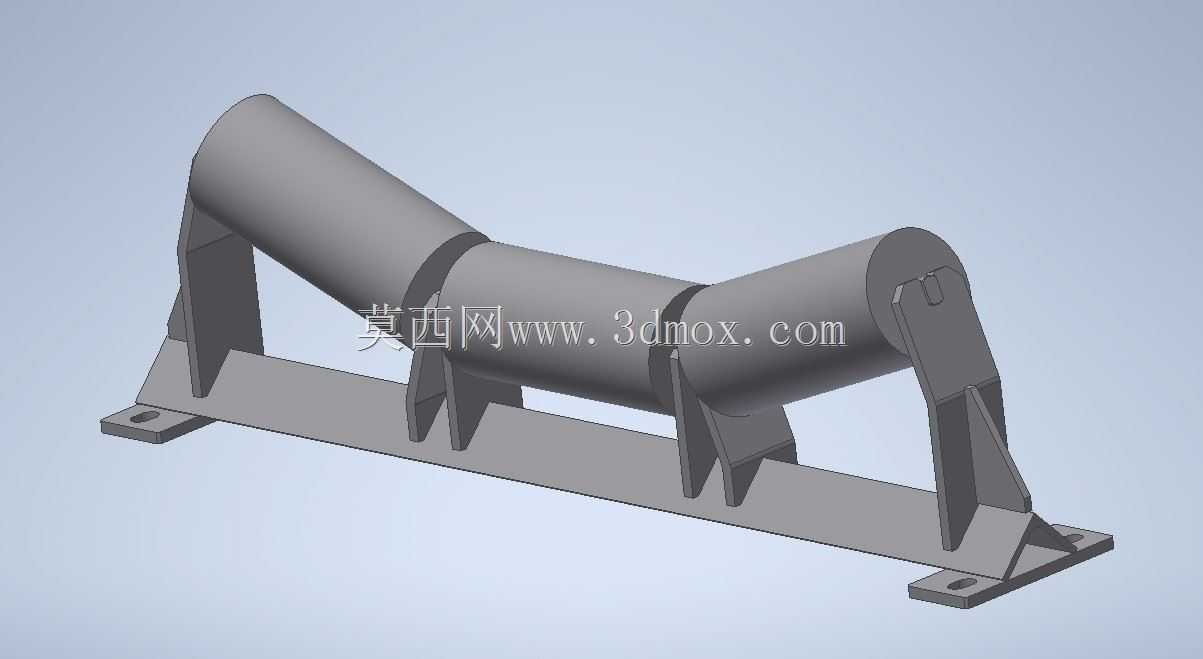

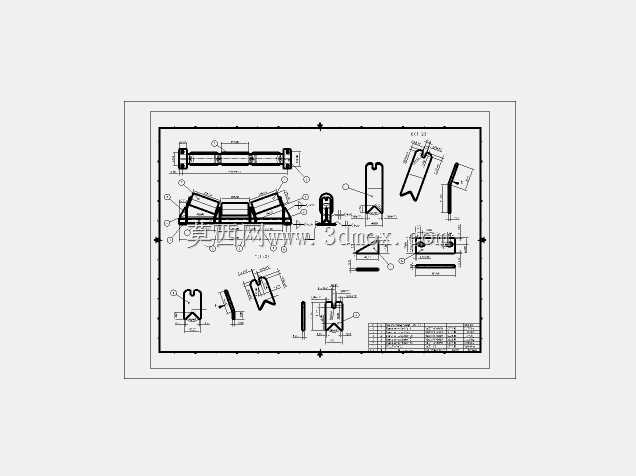

槽型带式输送机上托辊支撑滚轮组

　　在散料输送的工业场景里，不管是矿山的原煤转运、港口的散粮装卸、建材厂的砂石输送，还是电厂的输煤栈桥，带式输送机的上分支承载段都需要可靠的支撑结构来承托皮带与物料重量，避免皮带下垂撒料、运行跑偏，这组槽型布置的上滚轮组就是承担这一核心功能的关键部件。不同于平型托辊仅适用于成件物料输送，这组滚轮采用三段式槽型排布，两侧边辊向外倾斜一定角度，中间辊保持水平，能够将输送皮带围成开口槽型，大幅提升散料输送时的物料堆积截面积，同等带宽下输送能力比平托辊布置提升30%以上，同时能有效限制散料向皮带两侧滑落，降低沿线撒料清理的运维工作量。

　　从结构设计逻辑来看，整套滚轮组的安装底座采用整体式折弯焊接结构，底座两端预留了与输送机中间架连接的长圆孔安装位，安装时可根据现场机架的孔位偏差做横向微调，降低现场安装的对位难度，不需要对机架做二次扩孔处理。支撑立板与底座采用满焊连接，焊缝高度根据承载等级匹配对应板厚，立板上的辊轴安装槽采用铣削加工，保证辊轴安装后的同轴度，避免辊子转动时出现卡滞、偏磨问题。三个辊子的排布角度经过受力校核，边辊倾斜角度通常设置为30度或35度，可根据输送物料的堆积角灵活适配，对于流动性较好的粮食类物料可选用较大倾斜角，对于大块度的矿石类物料可适当减小角度避免物料滚落。

　　辊子本身采用无缝钢管作为筒体，两端装配冲压轴承座与深沟球轴承，轴承外侧设置多层迷宫式密封结构，能够阻挡输送现场的粉尘、水汽进入轴承内部，延长轴承的使用寿命，适应矿山、电厂等多粉尘的恶劣作业环境。辊轴采用冷拉圆钢加工，两端铣出扁位与支撑立板的安装槽配合，防止辊子运行时出现轴转问题，保证筒体随皮带转动顺畅，降低皮带运行的摩擦阻力。整套滚轮组的安装边界需要匹配对应带宽的输送机机架尺寸，以常用的B800带宽为例，中间辊长度通常为315mm，两侧边辊长度为465mm，槽型截面的总宽度适配800mm皮带的成槽尺寸，底座的安装孔距与输送机中间架的纵梁间距保持一致，安装后辊子上表面的高度差控制在2mm以内，避免皮带运行时出现波浪形起伏。

　　在实际选型应用中，这类型上滚轮组的布置间距需要根据输送物料的容重、块度以及皮带的额定张力确定，输送重质矿石时间距通常设置为1米到1.2米，输送轻质粮食类物料时间距可放大到1.5米，在受料点位置需要加密布置滚轮组，缓冲物料下落对皮带的冲击。设计建模时需要重点校核支撑立板的抗弯强度，满载工况下物料与皮带的总载荷通过辊轴传递到立板上，立板不能出现明显变形，否则会导致辊子倾斜，引发皮带跑偏问题。同时要考虑辊子的转动惯量，尽量选用壁厚均匀的筒体做动平衡校验，避免高速运行时辊子出现径向跳动，造成皮带运行抖动、撒料。另外，边辊与中间辊的衔接位置要保证平滑过渡，不能出现台阶高差，防止皮带长期运行时在衔接位置出现纵向撕裂，延长皮带的使用寿命。

　　在现场运维层面，这种标准化的滚轮组可以实现整体快速更换，当某个辊子出现磨损卡滞时，不需要拆卸整套支架，只需要将对应辊子的轴端卡板拆除即可抽出辊子更换，大幅缩短停机维护时间。建模过程中所有安装配合尺寸都遵循带式输送机的行业设计标准，可直接适配同规格的通用输送机机架，不需要做额外的结构修改，能够直接用于新设备的设计选型，也可作为老旧设备备件更换的三维参考，帮助运维人员提前核对安装尺寸，避免备件采购出现尺寸 mismatch 导致无法安装的问题。
