带驱动端安装座的输送带张紧辊筒结构

　　在散料输送、成件物料转运的各类连续输送作业场景里，输送带张紧滚筒是保障带式输送系统稳定运行的核心受力部件，区别于头部驱动滚筒、尾部改向滚筒的功能定位，张紧滚筒的核心作用是为整条输送带提供持续的预紧张力，抵消输送带在长期负载运行下产生的塑性伸长，避免输送带出现打滑、跑偏、撒料等常见运行故障。从现场安装的边界条件来看，这类带双侧安装支座的张紧滚筒，通常布置在输送线路的张紧行程段，可搭配重锤张紧、螺旋张紧或是液压自动张紧机构使用，安装时需要保证滚筒轴线与输送带纵向中心线完全垂直，否则极易造成输送带单侧受力不均，出现带边磨损、运行跑偏的问题。

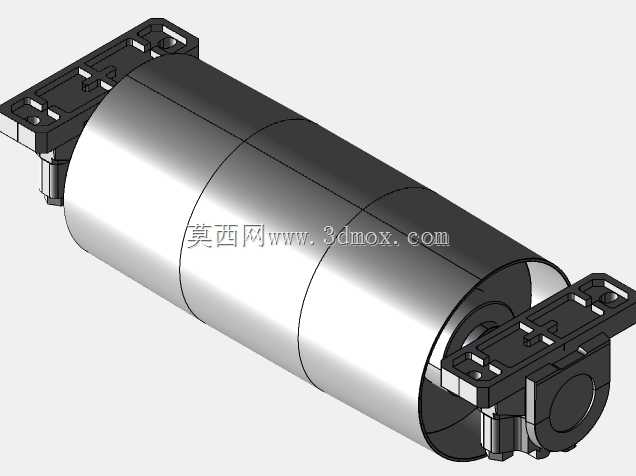

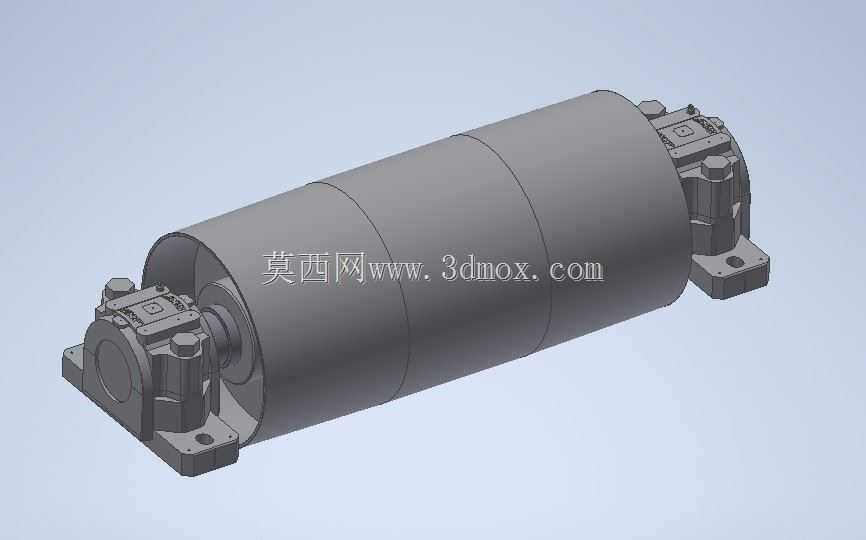

　　从结构设计逻辑来看，该张紧滚筒采用了通轴式辊体搭配双侧轴承座安装的结构形式，辊体表面为光滑圆柱面，没有做菱形胶面或是人字胶面的包胶处理，适配于清洁工况下的平型输送带使用，若用于矿山、煤炭等易粘料的工况，可在现有辊体基础上增加冷粘包胶层，增大辊面与输送带之间的摩擦系数，同时减少物料粘结对辊面圆柱度的影响。双侧的轴承支座采用了带安装地脚的剖分式轴承座结构，轴承座上预留的螺栓安装孔可直接与张紧滑架的导轨面连接，在张紧行程调整时，整个滚筒组件可沿导轨方向平稳滑动，不会出现卡滞问题。驱动侧的支座旁预留了动力输入的连接接口，可根据实际布置需求，选择连接外置减速电机，或是作为无动力张紧辊使用，适配不同输送长度、不同负载等级的输送系统选型需求。

　　在三维建模的细节处理上，该结构完整还原了轴承座的密封结构、辊体与轴的配合公差段、安装地脚的螺栓孔位尺寸，建模时严格按照实际加工的装配关系搭建，辊体的筒皮厚度、辐板的焊接位置、轴肩的定位尺寸都符合输送机械的设计规范，可直接用于张紧机构的装配干涉检查、安装空间校核。从外形尺寸的适配性来看，该滚筒的辊面长度、直径参数可匹配常见带宽的输送带使用，双侧支座的中心距、安装孔的孔距尺寸符合通用输送设备的安装标准，不需要对现场的张紧滑架做额外改造即可完成替换安装。

　　实际运行过程中，该张紧滚筒承受的力主要来自输送带的张紧拉力，以及运行过程中带面跳动产生的交变载荷，因此在结构设计时，辊体的筒皮采用了卷制焊接结构，焊后需要做动平衡校正，避免高速运行时出现径向跳动，影响输送带的运行稳定性；轴的材质选用调质处理的中碳结构钢，轴承选用带密封的调心滚子轴承，可承受一定的安装角度偏差，适应张紧机构调整过程中产生的微小同轴度误差。在日常维护层面，该结构的剖分式轴承座可方便后期更换轴承、补充润滑脂，不需要将整个辊体从输送机架上拆下，大幅降低了现场维护的工作量。

　　对于输送系统的设计人员来说，这类张紧滚筒的三维模型可直接导入整体输送线的装配体中，用于校核张紧行程范围内的运动干涉，确认滚筒与输送带、机架护板、清扫器等周边部件的安全距离，避免现场安装时出现尺寸冲突。同时模型中预留的参数化接口可根据实际项目的带宽、张力需求，快速调整辊径、辊长、轴径等核心尺寸，生成符合项目需求的定制化结构，减少重复建模的工作量。在设备选型阶段，可通过模型直观展示张紧滚筒的安装形式、连接尺寸，方便与现场安装人员、采购部门做技术交底，避免因二维图纸的信息偏差造成选型错误。
