大电流母线防护支撑套管结构设计

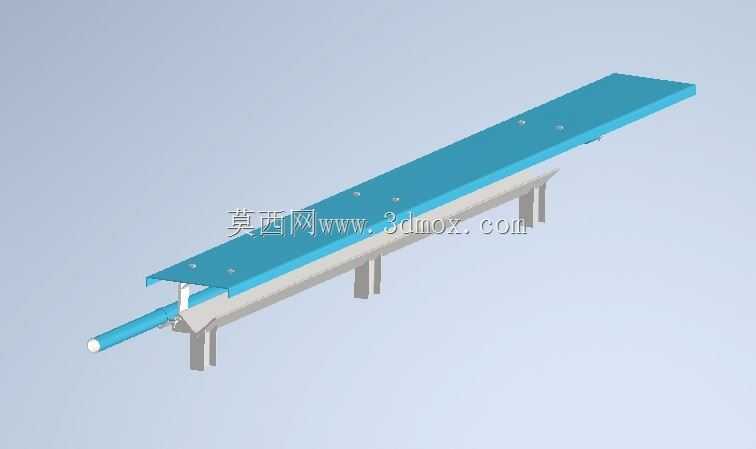

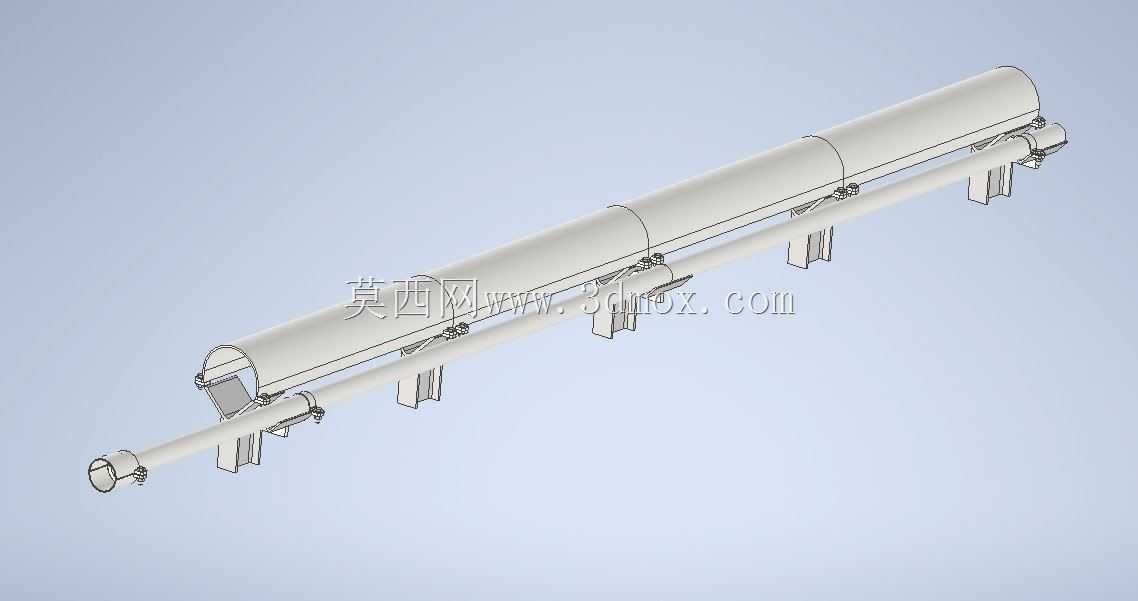

　　在冶金、电解、大型数据中心、轨道交通牵引供电这类持续承载千安级以上大电流的供配电场景中，裸露的大电流母线排如果直接敷设，不仅容易因积尘、凝露引发相间闪络，还会在长距离布设时因自身重量产生挠度变形，甚至受现场施工、运维过程中的外力触碰引发安全事故，大电流电线套管正是针对这类场景开发的母线防护与支撑构件。从结构上看，这套套管采用分段式半开外壳搭配整根内穿管的组合形式，半开式的上半壳可以在不拆解整段母线的情况下完成局部检修、绝缘检测作业，不需要整段断电抽出母线，大幅降低了大电流回路的运维停机成本。外壳分段处采用抱箍式锁紧结构，每段外壳的对接位置都预留了密封嵌槽，可根据现场防护等级需求嵌入橡胶密封垫，阻挡粉尘、水汽进入套管内部接触母线，

　　在潮湿、多粉尘的工业车间场景下能有效提升母线运行的绝缘可靠性。支撑结构采用一体化冲压成型的鞍形支架，支架底部预留了标准的螺栓安装孔位，可直接固定在电缆桥架、土建预埋支架或者设备顶部的安装基座上，支架与套管外壳之间设置了绝缘衬垫，避免大电流通过支撑结构形成接地环流，减少不必要的电能损耗与结构发热。设计过程中首先要匹配母线的载流量对应的导体外径，内穿管的内径需要比母线绝缘层外径大4-6mm，既方便母线穿设作业，也能预留母线热胀冷缩的伸缩余量，避免夏季负荷高峰时母线受热膨胀顶推套管端部造成结构变形。套管的整体安装高度需要结合现场的安全距离要求设定，支架的垂直高度要保证套管底部距离地面或者下方管线的净距不小于行业规范要求的安全距离，

　　防止运维人员误碰，同时要避开现场的蒸汽管道、高温热源，避免套管长期受高温烘烤加速绝缘材料老化。相邻两个支撑支架的间距需要根据套管的材质、壁厚做挠度校核，通常控制在1.2-1.8m区间，保证套管满布母线后的最大挠度不超过跨度的1/500，防止长期运行后套管弯曲变形积水、积尘。套管的端部设置了喇叭口导向结构，穿设母线时可以避免尖锐的管口划伤母线外绝缘层，端部还预留了接地端子安装位，可将金属外壳可靠接入现场接地网，即便内部母线出现绝缘击穿故障，外壳电位也能被限制在安全范围内，保障运维人员的人身安全。不同于普通的小口径电线保护管，这类大电流套管不需要做弯折处理，所有段都是直段结构，现场安装时只需要根据实际敷设长度裁切内穿管，

　　再依次扣合外半壳、锁紧抱箍、固定支架即可，安装效率比传统的现场缠绕绝缘防护层的方式提升60%以上。在电解铝车间这类强腐蚀环境下使用时，套管外壳可选用耐腐蚀的铝合金材质做表面阳极氧化处理，内穿管选用耐高温的绝缘材质，既能抵御车间内酸碱气体的腐蚀，也能承受母线长期满负荷运行产生的温升，不会出现材质软化、绝缘失效的问题。结构设计时还考虑了多回路并行敷设的需求，支架上预留了多层安装位，可根据现场回路数量叠加安装多层套管，减少支架的布设数量，节省电缆沟或者桥架的安装空间。每段外壳的对接位置都做了错位止口设计，扣合后不会出现上下错位、缝隙不均的问题，既提升了整体的结构强度，也保证了外观的规整性，在对布设美观度有要求的高端厂房、数据中心场景下也能满足观感要求。
