按压式滑动锁止执行机构结构方案

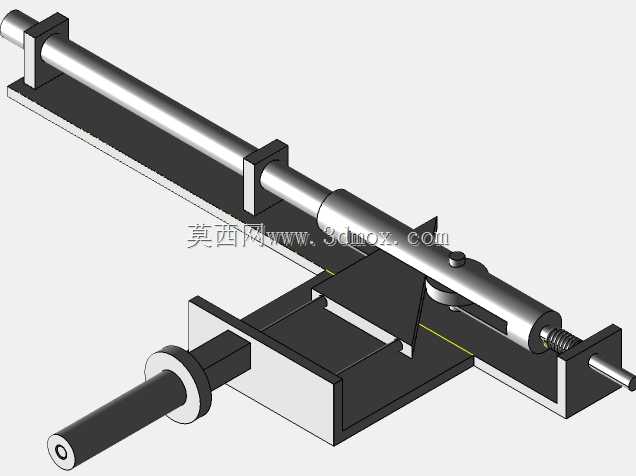

　　这类按压触发的滑动锁止结构，常被集成在小型机电设备的舱门快锁、工装夹具的快速定位、小型操作台的档位切换组件里，替代传统的螺纹锁紧、插销锁紧结构，不需要额外配套扳手、钥匙类操作工具，单指按压即可完成解锁或者锁止动作，操作行程短，反馈清晰，适合需要频繁开合、快速切换状态的工位场景。从结构组成来看，整套机构依托两根平行布置的光轴导轨作为滑动基准，导轨两端通过L型安装支架固定在设备基体上，滑动承载架通过直线轴承或者铜套与光轴配合，保证滑动过程无卡滞、径向晃动量控制在0.1mm以内，避免锁止对位偏差。核心锁止组件包含按压触发杆、楔形锁止块、复位弹簧三个核心部分，按压触发杆垂直于滑动方向布置，杆身套有压缩复位弹簧，无外力按压时，

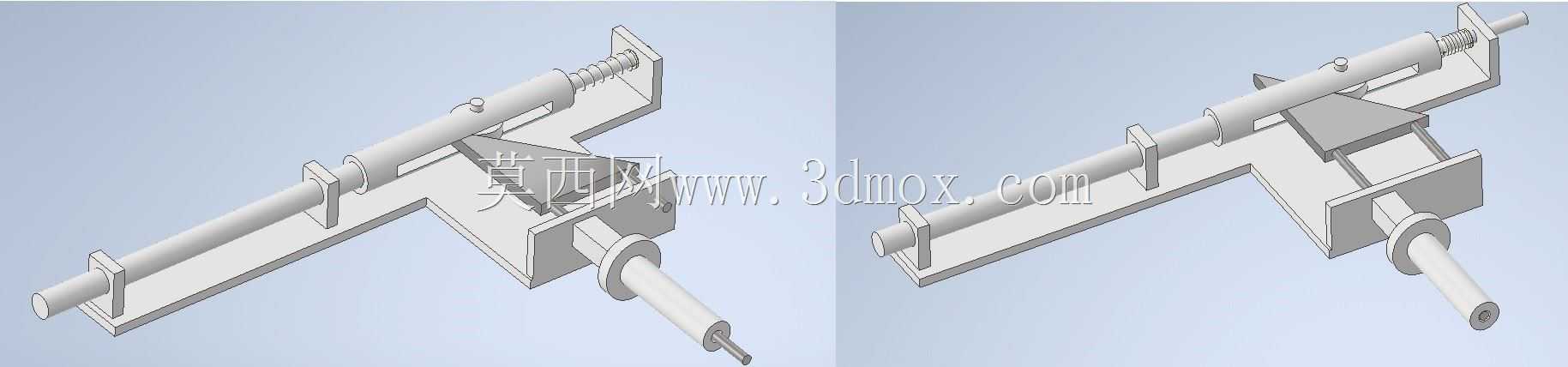

　　弹簧将楔形块顶入滑动架对应的限位卡槽内，此时滑动架被完全锁止，无法沿光轴轴向移动，可承受沿滑动方向的额定轴向载荷，不会出现自行滑移脱开的问题。当需要调整滑动架位置时，向下按压触发杆，带动楔形块向下移动脱离卡槽，锁止状态解除，滑动架即可沿光轴自由滑动到目标位置，松开按压杆后，复位弹簧自动推动楔形块复位，卡入对应位置的卡槽完成再次锁止。设计过程中需要重点控制楔形块的楔角角度，角度过小会导致锁止后出现自锁过死，按压解锁需要的力度过大，操作手感生硬；角度过大则会导致锁止可靠性不足，受轴向冲击载荷时楔形块容易被挤开，出现意外解锁的问题，常规工况下楔角取12度到15度区间，兼顾解锁力度和锁止可靠性。安装边界方面，

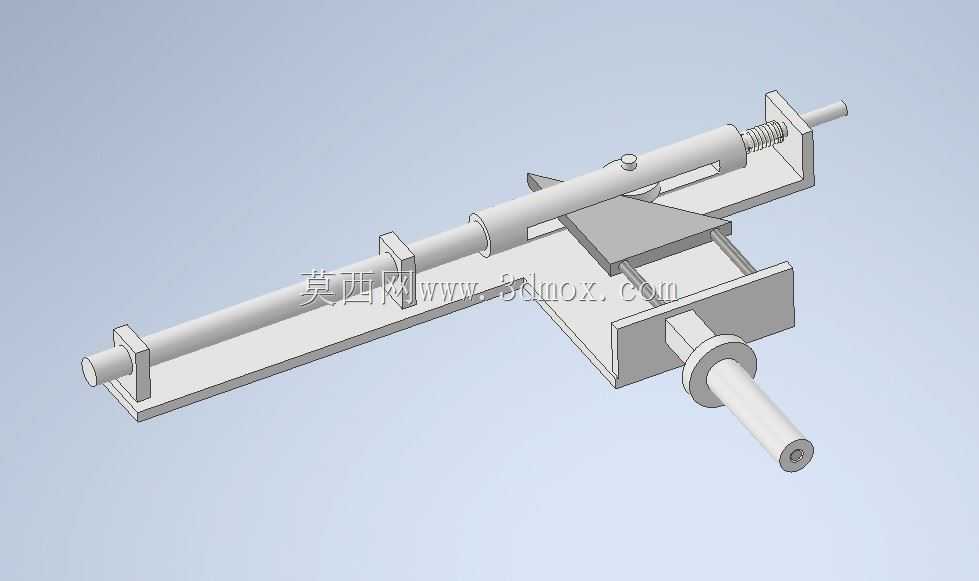

　　整套机构的轴向总长度可根据实际需要的滑动行程调整，图中展示的基础方案有效滑动行程为80mm，径向安装高度不超过60mm，安装支架上预留的固定孔位为通孔，可直接通过M4螺丝固定在设备安装面上，不需要额外加工复杂的安装槽位，适配大部分小型设备的内部安装空间。滑动架上预留了通用安装孔位，可根据实际使用需求固定挡板、推块、检测元件等功能部件，不需要对核心锁止结构做二次修改，拓展性较强。在实际选型应用时，需要根据承受的轴向载荷大小调整光轴直径、楔形块的材质，常规轻载工况下光轴采用直径8mm的45号钢镀铬光轴，楔形块采用POM材质即可满足使用需求，可降低滑动摩擦噪音；如果应用在有切削液、粉尘的工业工况下，楔形块可替换为不锈钢材质，

　　复位弹簧采用不锈钢弹簧，避免锈蚀导致卡滞。另外需要注意，触发杆的按压行程需要和楔形块的升降行程匹配，预留1mm左右的超程余量，避免按压到底后楔形块还未完全脱离卡槽，导致解锁不彻底。整套结构没有复杂的异形零件，所有零件都可通过常规的车削、铣削工艺加工，加工成本低，装配时只需要依次将导轨、滑动架、锁止组件、复位弹簧组装到位，不需要复杂的调试工序，装配完成后手动按压测试十次以上，确认锁止、解锁动作顺畅无卡滞即可投入使用，后期维护也只需要定期在光轴表面涂抹少量润滑脂，清理楔形块与卡槽配合面的杂物即可，维护成本极低。
