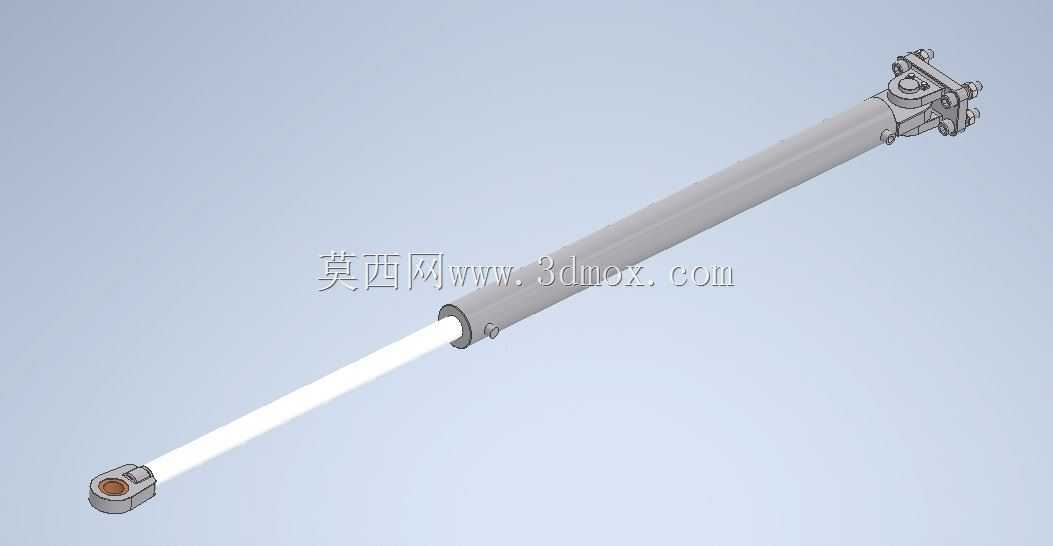

单耳铰接式长行程直线液压作动缸

　　在工程机械、环卫装备、专用车辆、工业自动化生产线的直线驱动场景中，这类长行程单耳铰接液压缸是承担重载推拉动作的核心执行部件，区别于刚性安装的油缸结构，两端铰接的安装形式可抵消安装面的同轴度误差，适配设备运行过程中存在小幅摆动的驱动点位，避免活塞杆承受额外径向力导致密封件偏磨、杆体拉伤的问题。从结构设计来看，缸筒采用无缝精密管加工，内壁珩磨至合适的表面粗糙度，保证活塞往复运动时的密封可靠性，降低内泄风险；活塞与活塞杆的连接采用锁紧螺母加防松结构，承受大负载推拉时不会出现松脱隐患，活塞杆表面做硬化处理，耐磨性能可满足户外多尘工况下的长期往复运行需求。缸头端的铰接耳环内置关节轴承，可在一定角度范围内自适应摆动，

　　杆端的单耳连接结构可通过销轴直接与被驱动部件铰接，无需额外加装过渡连接座，减少装配环节的累计误差。设计过程中需要重点匹配安装边界尺寸，首先要确认完全缩回时的两铰接点中心距，这一尺寸直接决定设备的最小收纳空间，避免油缸缩回时与周边结构件发生干涉；其次要核对完全伸出时的两铰接点中心距，保证驱动行程满足设备的动作幅度要求，不会出现行程不足导致机构无法到位，或是行程超量导致机构过位损坏的问题。进出油口的位置设置在缸筒尾部与缸头位置，布管时需要预留足够的软管弯曲半径，避免油缸伸缩过程中油管被拉扯、弯折，同时要注意油口的连接螺纹规格，匹配对应通径的液压管路，保证供油流量满足油缸运行速度的要求。密封系统采用多道组合密封结构，

　　活塞位置的双向密封可隔绝无杆腔与有杆腔的压力油，避免内泄导致的推力损失，杆端的防尘圈、密封圈组合可阻挡外界粉尘、泥水进入缸筒内部，保护液压油清洁度，延长密封件与缸筒的使用寿命。这类油缸常应用在自卸车货箱举升、工程机械臂架伸缩、环卫车辆尾门启闭、工业设备重载工位推拉等场景，选型时除了核对安装尺寸与行程参数，还要根据系统工作压力核算缸径与杆径，保证输出推力、拉力满足负载要求，同时要校核活塞杆的压杆稳定性，长行程工况下如果杆径选择过小，大负载伸出时容易出现杆体弯曲变形的问题。建模过程中需要还原各部件的装配关系，包括活塞与缸筒的配合间隙、活塞杆与导向套的配合公差、铰接轴承的安装位置，确保模型可直接用于装配干涉检查、机构运动仿真，

　　提前验证油缸在设备全行程动作中是否会与周边结构发生碰撞，也可用于液压管路布局的空间校核，避免实际装配时出现布管空间不足的问题。缸体外部的管接头、锁紧螺栓等细节也需要按实际选型规格建模，保证整体装配精度，为后续的生产出图、装配指导提供准确的三维数据支撑。
