带移动热防护结构的工业液压缸装置

　　在冶金连铸生产线、高温锻造工位、热轧设备周边这类存在持续热辐射、飞溅高温氧化渣的作业场景里，常规裸露缸杆的液压缸很容易出现杆面镀层被高温灼蚀、密封件过早老化失效的问题，这款带移动热保护结构的液压缸，就是针对这类高温作业工况做的定向结构优化。从实际使用逻辑来看，它的核心执行逻辑和标准双耳环安装液压缸保持一致，依靠压力油驱动缸筒与活塞杆的相对伸缩，为配套设备提供直线方向的推拉力输出，两端的铰接安装结构可以适配安装座存在小幅角度偏转的工况，避免设备运行过程中出现别劲、卡滞的问题，这类安装形式在冶金设备的翻板机构、炉门启闭机构、热轧线的侧导位调整机构里应用非常普遍。

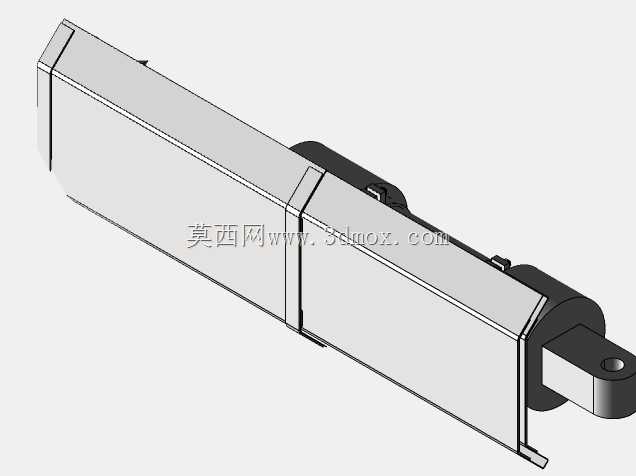

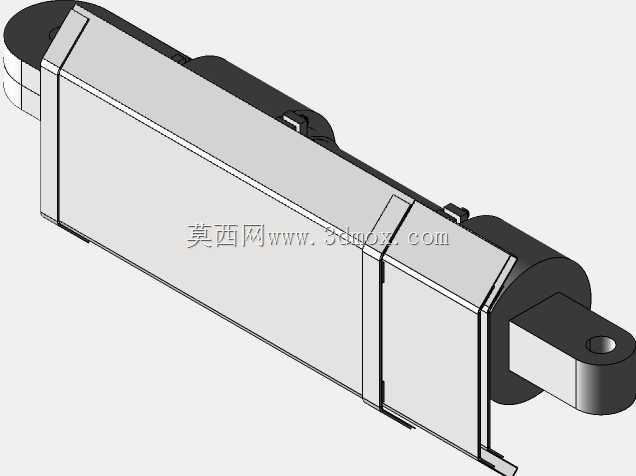

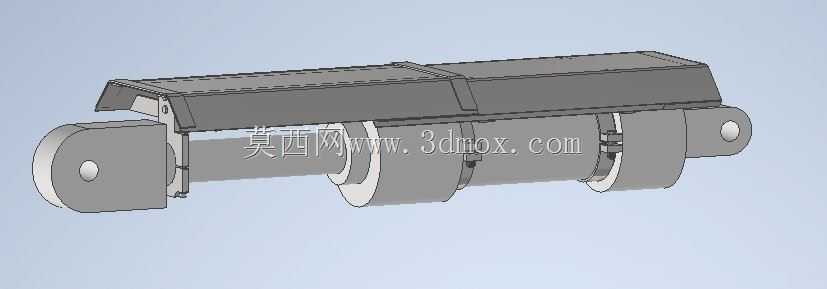

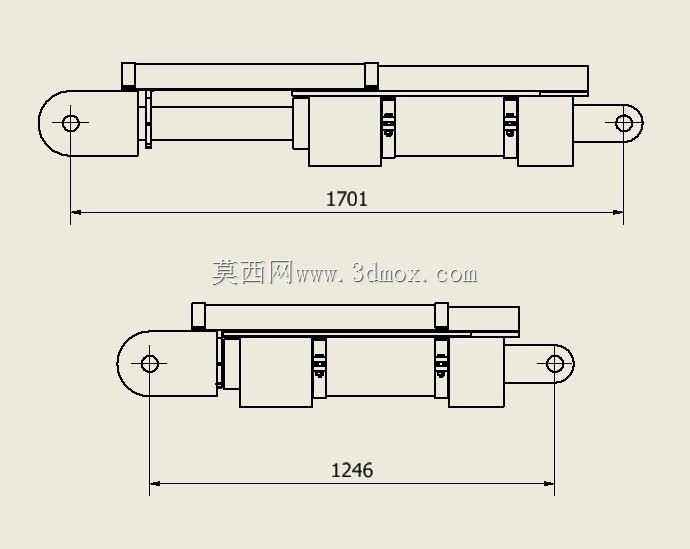

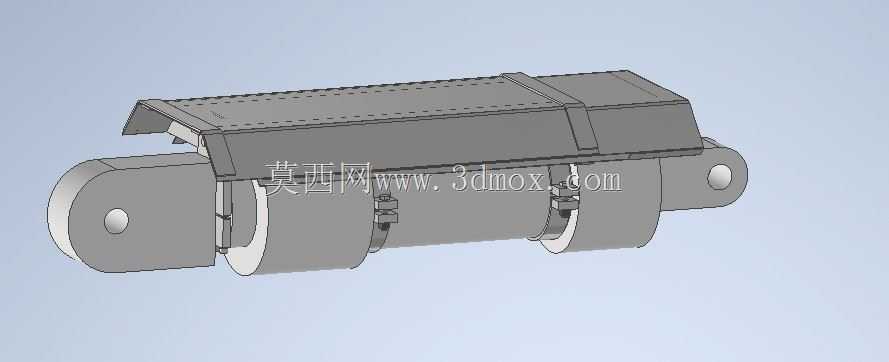

　　和常规液压缸不同的是，这款产品在缸体外侧增设了随活塞杆同步移动的热防护罩结构，这个防护罩采用分段搭接的钣金结构设计，当活塞杆完全伸出时，防护罩会逐段展开，完全覆盖裸露在外的活塞杆表面，阻挡高温辐射直接烘烤缸杆镀铬层，同时也能挡住工位上飞溅的高温金属渣、氧化皮落到杆面，避免这些硬质颗粒被带入缸头密封部位划伤密封件、拉伤杆面；当活塞杆完全缩回时，各段防护罩会逐层叠合收纳在缸筒外侧，不会额外占用过多的安装长度空间，不会和周边设备构件产生干涉。

　　从设计思路上拆解，这款结构没有改动液压缸本身的核心承压、密封逻辑，而是在外部做了适配性的防护拓展：防护罩的连接端固定在活塞杆的耳环安装座侧，随杆体同步动作，各段罩体之间设置有导向限位结构，伸缩过程中不会出现卡滞、脱开的问题，罩体和缸筒外壁之间预留了足够的散热间隙，不会因为罩体的包裹导致缸体本身散热受阻，避免液压油工作温度异常升高。

　　从安装边界来看，这款液压缸的铰接安装孔位尺寸、缸筒外径参数和同推力等级的标准重载液压缸保持通用互换性，现场改造替换时不需要重新加工安装基座，只需要确认活塞杆全行程伸出时，防护罩展开后的最大径向轮廓尺寸，和周边设备构件预留足够的安全间隙即可，一般径向方向预留出不小于罩体外径10%的操作空间，就能满足安装、日常维护的操作需求。在实际选型匹配时，需要结合现场的热辐射温度、飞溅物颗粒大小确认防护罩的板材厚度，常规工况下采用普通热轧钢板折弯成型即可满足防护需求，如果是临近熔融金属的工位，还可以在防护罩内侧增设隔热石棉层进一步提升隔热效果。

　　结构细节上，这款液压缸的缸头部位设置有双重密封结构，外侧的防尘圈可以刮除杆面附着的细小粉尘，内侧的主密封、承压环负责承受高压油的密封压力，即使有少量细碎颗粒突破防护罩的遮挡，防尘圈也能将其阻挡在密封腔体之外，延长密封件的更换周期。两端的铰接耳环内镶嵌有自润滑轴套，日常维护时不需要频繁加注润滑脂，适合在高温、多尘这类不方便日常维保的工位长期运行。和额外加装固定式隔热挡板的方案相比，这种随动式的移动热防护结构不需要在设备本体上额外焊接挡板安装支架，不会破坏原有设备的结构强度，同时防护范围可以随活塞杆的伸出长度动态覆盖，不存在防护盲区，整体结构紧凑，适配性更强。
