工业传动用Z15齿式链轮结构设计

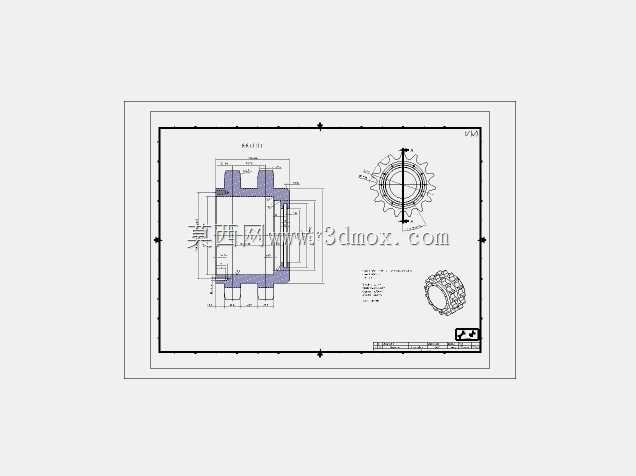

　　在散料输送、农机传动、矿山设备的动力传递链路里，链轮是链传动系统里直接和链条啮合、传递扭矩的核心承载零件，这款Z15规格的链轮，针对中等载荷的开式传动场景做了结构适配，日常工况下能适配节距匹配的标准滚子链条，完成平行轴之间的旋转动力传递，不会出现皮带传动容易打滑的问题，也比齿轮传动的中心距适配范围更宽，对安装基座的形位公差容忍度更高。从结构设计逻辑来看，这款链轮采用了轮毂与轮齿一体化的锻造毛坯加工思路，没有采用分体式齿圈的拼接结构，避免了连接螺栓在交变冲击载荷下出现疲劳松脱的风险，适合有一定冲击载荷的传动工位，比如输送线的主动驱动端、农机的行走传动段这类载荷波动不算极端但启停频繁的场景。轮齿部分的齿形按照啮合轨迹做了修形处理，

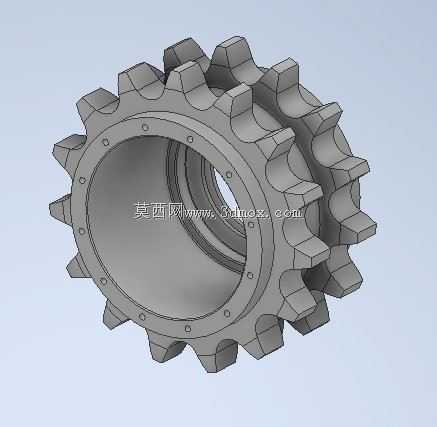

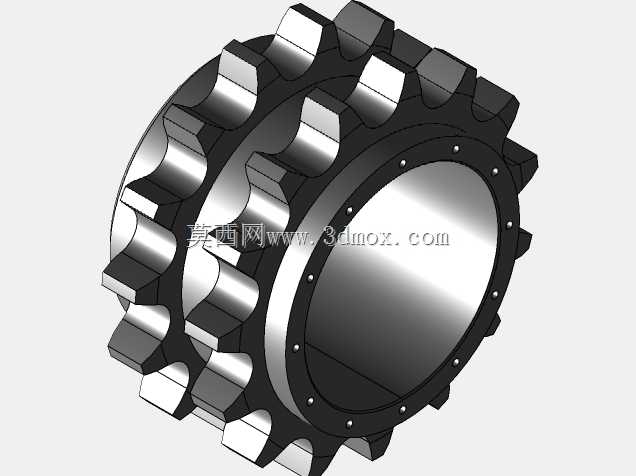

　　每个齿的啮合导入段做了微小的倒角过渡，能减少链条滚子进入啮合瞬间的刚性撞击，降低运行过程中的冲击噪音，同时也能减少齿面的早期点蚀磨损，延长整套传动副的使用寿命。轮体的安装端采用了带法兰止口的中空结构，中空的内孔是用来和设备的传动轴配合，止口端面的一圈均布螺栓孔，是用来和轴端的连接法兰做锁紧固定，这种安装方式比传统的键连接单一点传力的形式受力更均匀，能传递更大的扭矩，同时安装的时候可以通过止口快速定位同轴度，不需要反复打表调整轮体的径向跳动，现场装配的效率更高。轮体的腹板部分没有做多余的减重挖孔，是考虑到开式传动场景下，现场的粉尘、碎屑容易堆积在减重孔的缝隙里，长期运行后会造成轮体动平衡失效，

　　实心腹板的结构更方便日常运维的时候清理附着的油污和杂物，也能提升轮体整体的结构刚性，在承受突发冲击载荷的时候不会出现腹板变形的问题。从安装边界来看，这款链轮的轴向安装尺寸需要预留出和链条啮合的宽度余量，同时要保证轮体端面和安装基座之间留出足够的间隙，避免运行过程中轮体和机架发生摩擦，径向尺寸要匹配对应链条的最大回转外径，安装的时候要保证两轴的平行度误差在允许范围内，否则会出现链条单侧磨损、爬齿甚至脱链的故障。实际选型应用的时候，要注意这款链轮的齿距和适配链条的节距完全匹配，不能混用不同节距的链条，否则会出现啮合卡滞、齿面异常磨损的问题，同时要根据传递的扭矩大小校核螺栓的锁紧强度，定期检查连接螺栓的预紧力，

　　避免长期运行后螺栓松动造成轮体窜动。和普通的平片式链轮相比，这款带轮毂法兰的结构不需要额外加装定位轴套，直接和传动轴端法兰对接即可，减少了装配的零件数量，也降低了多个零件配合带来的累计误差，能更好的保证传动的平稳性。在链传动系统的布局里，这款链轮作为主动轮使用的时候，要注意紧边的布置方向，尽量让链条的紧边处于下方，松边处于上方，避免松边垂度过大造成链条和轮齿的啮合干涉，同时要配合合适的张紧结构，保证链条的张紧度处于合理区间，过紧会加剧齿面和链条滚子的磨损，过松则容易出现跳齿脱链的问题。齿面的加工精度控制在中等精度等级，既能满足普通工业传动的平稳性要求，也不会因为过高的精度要求提升不必要的加工成本，适配大多数非高精度要求的通用传动场景，比如工厂的普通物料输送线、农业机械的动力传输段、小型矿山设备的传动机构都能适用。轮体的材料选用常规的中碳钢调制处理即可，齿面可以根据实际工况需求选择是否做淬火硬化处理，如果是重载、高转速的使用场景，可以提升齿面硬度来增强耐磨性能，如果是轻载、低速的场景，常规调制处理的硬度就能满足使用寿命要求。
