工业设备支撑用四立柱焊接钢结构架

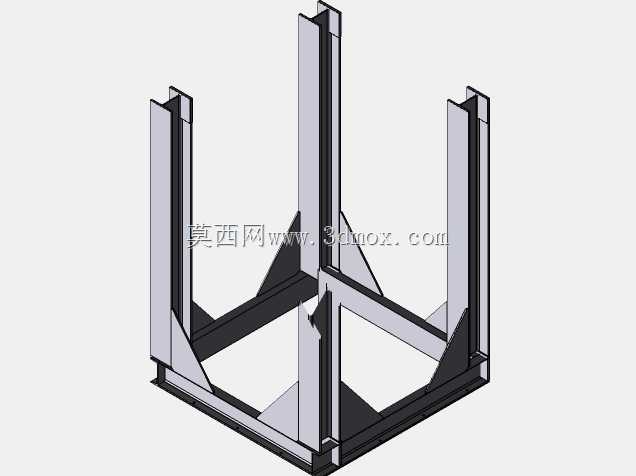

　　这类四立柱焊接钢结构架，在工业生产场景中多作为中型生产设备、料仓单元、小型机组的下部承载支撑结构使用，常见于轻工生产线、物料处理工段、小型加工单元的设备布设环节，核心作用是将上部设备的自重、运行动载荷稳定传递至车间地面，同时将上部设备托举至符合操作人机工程的高度，预留出设备下部的管线布设、检修操作、物料输送空间。从结构设计逻辑来看，该支架采用矩形顶框搭配四根垂直立柱的主体承载形式，顶框为型钢拼焊的闭合矩形框架，作为上部设备的安装基准面，框架内侧与立柱衔接的位置设置了三角形加劲肋板，这类肋板的设置并非冗余设计，主要是抵消上部设备运行时产生的偏载力矩，避免顶框与立柱连接位置在长期交变载荷下出现焊缝开裂、框架变形的问题。

　　四根立柱采用等截面型钢制作，垂直布置于顶框的四个角点下方，立柱下端的截面形式适配常规的化学锚栓或膨胀螺栓固定方式，可直接与车间混凝土地面的预埋板或找平层连接，安装时仅需保证四个立柱底面的平面度误差控制在合理范围，即可避免上部设备安装后出现倾斜、运行抖动的问题。在实际选型应用中，这类支架的顶框尺寸需要与上部设备的底座安装孔位完全匹配，设计建模时会优先核对上部设备的安装孔距、底座轮廓尺寸，确保顶框上的安装螺栓孔位无干涉，同时预留出设备地脚调整的操作空间；立柱的高度则根据现场操作需求确定，若上部设备需要搭配下方的输送线接料，立柱高度需匹配输送线的通行高度，若仅作为设备垫高支撑，则以操作人员站立操作时的舒适高度为基准。从受力特性来看，

　　该类支架的载荷传递路径非常清晰，上部设备的垂直载荷通过顶框均匀分散至四根立柱，再由立柱传递至地面，水平方向的载荷则通过顶框的闭合结构、加劲肋与立柱形成的刚性结构整体承受，在常规的静载、小幅动载工况下，无需额外设置斜向支撑即可保证足够的结构刚度，若应用在振动较大的设备下方，可在立柱之间增设横向连接杆件，进一步提升整体结构的抗扭性能。建模过程中，这类钢结构支架需要重点标注各型钢的规格、焊缝的焊脚尺寸、安装孔的位置精度要求，同时要考虑焊接加工的工艺性，所有拼接位置的焊缝需避开应力集中区域，肋板的边缘需做倒角处理，避免焊接后出现应力开裂；安装边界方面，支架整体的占地面积由四根立柱的外轮廓尺寸决定，

　　现场布设时需要在支架四周预留至少半米的检修空间，地面的承载能力需要满足支架加上部设备总重量的1.5倍以上，避免地面沉降导致支架变形。这类支架相比铸铁底座，具备生产周期短、成本低、可根据现场需求灵活调整尺寸的优势，在非标自动化设备、小型工业机组的配套支撑中应用十分广泛，建模时需要充分考虑焊接变形的余量，在顶框的加工面预留适当的焊后机加工余量，保证上部设备安装后的基准面精度。
