弹簧压紧式L型杆滑动卡口锁结构

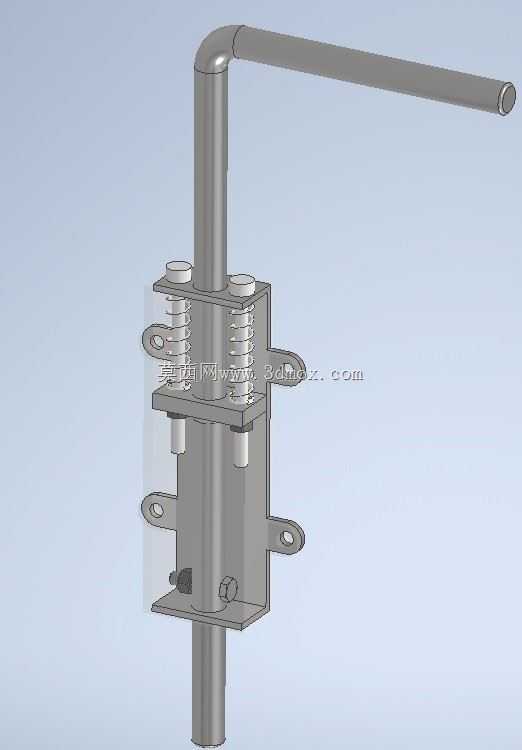

　　这款卡口锁属于杆式滑动锁紧类五金构件，核心功能是实现垂直布置杆件的快速锁止与释放，常见于工业设备防护门、小型工装夹具定位、仓储笼具启闭、非标设备检修口快开结构这类需要频繁开合、且要求锁止后具备一定抗振防脱能力的场景。从结构组成来看，整套构件包含L型操作杆、方形安装基座、两组对称布置的压缩弹簧、带安装孔的固定耳板、底部锁止卡位几个核心部分，没有冗余的复杂传动件，整体传动路径直接，操作时的力传递损耗极低。

　　设计思路上优先考虑了操作的便捷性与锁止可靠性的平衡：操作人员向上提拉L型杆的水平端，即可带动杆体沿基座内的导向孔向上滑动，压缩两组对称布置的弹簧，此时杆体下端的卡位结构脱离配合位，即可实现解锁，杆体可沿轴向做小范围转动或直接抽拉调整位置；当释放操作力后，压缩弹簧的回弹力会推动杆体自动向下复位，卡入对应卡位完成锁止，不需要额外的锁止固定操作，单手即可完成整套解锁-锁止动作，适配需要快速操作的工位场景。两组弹簧对称布置在杆体两侧，既可以保证杆体滑动过程中受力均匀，避免单侧受力导致的杆体卡滞、导向孔偏磨问题，也能提供足够的回弹力，保证设备运行产生振动时，杆体不会因为振动向上窜动导致意外解锁，锁止状态下的抗松脱能力可以满足多数工业室内场景的使用要求。

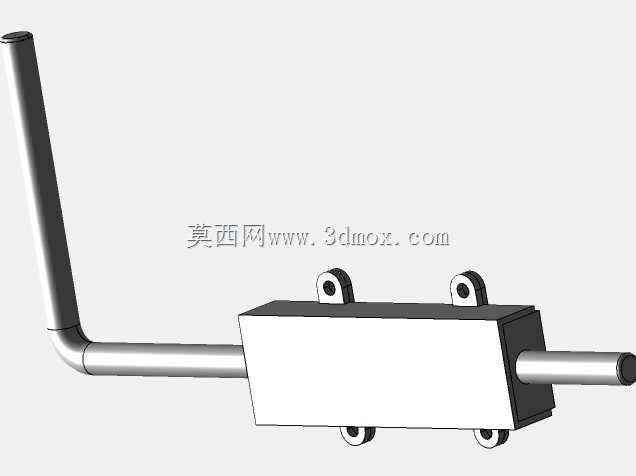

　　安装边界方面，方形基座的两侧共设置四个带通孔的固定耳板，上下各两个对称分布，安装时可以通过螺栓穿过耳板通孔，将整个锁体固定在设备框架、门板或者型材支架上，耳板的通孔尺寸适配常规的M4-M6规格装配螺栓，安装面为平面，不需要额外做沉台或者异形加工，对安装基体的加工精度要求较低，适配方管、角钢、平板等多种常见的安装基体结构。L型杆的水平操作段长度经过优化，既保证提拉操作时有足够的力臂，不需要施加过大的操作力，也不会因为杆段过长导致安装后占用过多侧向空间，避免和周边的管线、其他构件产生运动干涉；垂直杆段的导向长度覆盖了整个解锁行程，滑动过程中始终有足够的导向配合长度，不会出现杆体倾斜卡滞的问题。

　　从实际使用的适配性来看，这款锁的锁止卡位没有采用复杂的齿形或者异形卡扣结构，而是采用直面卡位配合，加工难度低，长期使用出现磨损后也不需要更换整套构件，仅需要调整卡位配合面的间隙即可恢复锁止精度，维护成本极低。导向孔与杆体之间采用间隙配合，预留了合理的配合公差，即使安装时存在少量的位置偏差，或者使用过程中出现轻微的结构变形，也不会影响杆体的正常滑动，环境适应性较强，在有少量粉尘、轻度油污的工况下也能正常工作，不需要频繁做清洁维护。和常见的旋转式卡扣、插销类锁具相比，这款卡口锁的操作行程更短，锁止状态下的轴向承载能力更强，垂直方向的受力可以直接通过杆体传递到基座结构上，弹簧仅承担复位功能，不需要承受锁止后的外加载荷，长期使用后弹簧不会因为长期受载出现弹力衰减，使用寿命更长。在做结构选型时，需要注意预留杆体向上滑动的解锁行程空间，保证提拉操作时上方没有构件遮挡操作路径，同时要确认锁止状态下杆体下端的卡位深度满足载荷要求，避免因为卡位过浅导致受载后脱开。
