工业料斗配套弧形卸料锁风装置结构

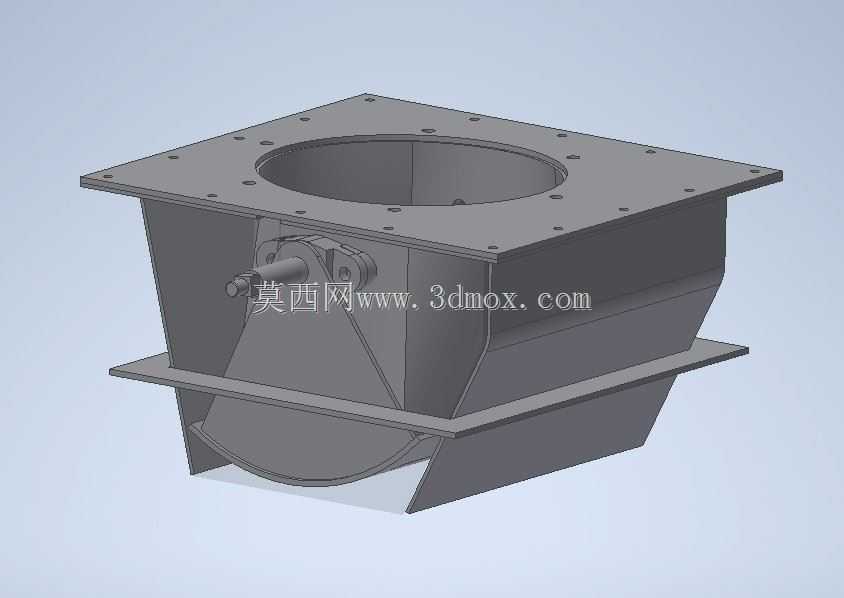

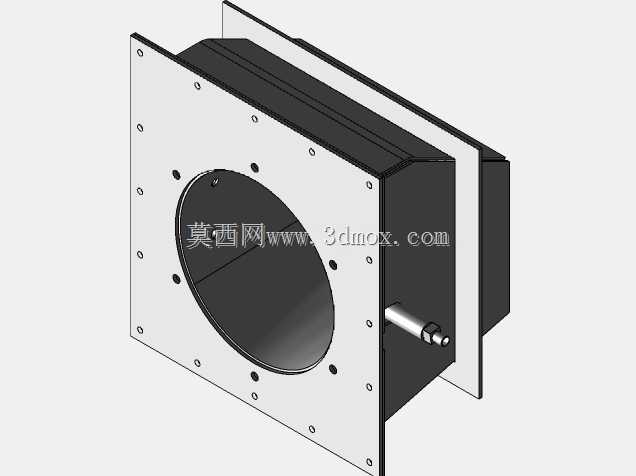

　　在散料输送、粉体加工、粮食仓储、建材生产这类涉及颗粒、粉状物料中转存储的生产场景里，料仓与下级输送设备的衔接段，一直是漏风、物料自流、串料问题的高发区域，不少生产线的除尘系统负载过高、物料计量失准、输送段堵料，追根溯源都和衔接段的锁闭结构设计不合理有关。这套弧形锁结构，就是针对上方带圆形法兰接口的方形锥斗出料端设计的锁闭卸料构件，核心作用是在料仓保压、下级设备停机时实现出料口的可靠密封，同时在卸料过程中通过弧形阀板的摆动控制物料通断，兼顾锁风与卸料调节的双重需求。从结构布局来看，上部采用带密集螺栓孔的方形法兰安装面，中心开设圆形通料口，可直接与上方锥斗的下方法兰配对安装，法兰面的螺栓孔采用等距环形加边部均布的排布方式，

　　既适配圆形料管的对接密封需求，也能兼容方形料斗的安装基准，安装时不需要额外做转接法兰，能直接匹配现有多数工业锥斗的出料口安装尺寸，安装边界预留了足够的螺栓操作空间，现场装配时不需要对周边结构做额外切割改造。中部的阀体采用斜向导料槽设计，两侧的侧板与弧形阀板的运动轨迹完全贴合，阀板采用大曲率弧形结构，相比传统的平板闸板，弧形阀板在启闭过程中不会挤压卡滞颗粒物料，尤其是针对有一定湿度的粉料、含小块骨料的散料，弧形运动轨迹能让阀板沿着料流切线方向动作，避免物料被阀板与阀体的间隙卡塞导致关闭不严。阀板的驱动端设置在阀体侧部，转轴位置做了凸起的密封座结构，可适配手动摆杆、气动执行器两种驱动方式的安装，

　　用户可根据现场的自动化需求选择对应的驱动组件，不需要改动阀体主体结构。下部设置了第二层方形安装法兰，用于对接下方的螺旋输送机、皮带输送机或者计量卸料设备，两层法兰之间的阀体段做了折边加强结构，既可以承受上方料仓的物料柱压力，也能避免长期受物料冲击导致阀体变形。设计过程中重点考虑了物料流动的顺畅性，阀体内腔的所有转角都做了圆弧过渡，没有直角积料区域，弧形阀板在完全开启状态下会完全贴合阀体侧部的内壁，不会伸入通料截面造成挡料，通料截面的尺寸与上方圆形料口保持一致，不会因为设置锁闭结构产生缩径堵料的问题。阀板与阀体的密封面采用面接触配合，加工时通过保证弧形面的轮廓度，关闭状态下可实现零间隙贴合，针对有气压差的工况，比如除尘系统负压料仓、

　　气力输送的中转料斗，这种密封结构能有效阻断气流串通，减少除尘系统的无效风量，降低风机运行能耗。在安装适配性上，整个结构的重心落在上下两层法兰的中心轴线上，安装时不需要额外设置支撑构件，只要通过螺栓把紧上下法兰即可完成固定，侧部的驱动组件安装位预留了足够的操作空间，日常维护时不需要拆卸上下法兰连接，就能直接更换转轴密封件或者检修阀板。针对不同的物料特性，这套结构的阀板可根据需求更换耐磨衬板，比如输送矿石、矿粉这类磨琢性强的物料时，可在阀板接触面加装耐磨钢板，延长构件的使用寿命；输送食品级物料时，也可将接触物料的部分更换为不锈钢材质，结构本身的安装尺寸不需要做任何调整。不少现场改造案例里，原先采用平板闸阀作为料仓出料锁闭结构的生产线，经常出现闸板卡料、关闭不到位导致的漏风漏料问题，更换这类弧形锁结构后，因为阀板运动方向不与料流方向垂直，卡料概率大幅降低，同时弧形密封面的密封效果更好，料仓的负压稳定性提升明显，下级计量设备的计量精度也能得到有效保障。结构建模过程中，所有的安装孔位、配合尺寸都按照机械设计的公差要求做了预留，法兰面的平面度、转轴的同轴度都设置了合理的形位公差，生产加工时可直接按照三维模型出图生产，不需要再做尺寸校核，能有效缩短非标构件的设计生产周期。
