圆锥形方形截面叠层压缩弹簧结构设计

　　这类圆锥形方形截面叠簧，在重载小安装空间的缓冲、减震场景里应用十分广泛，区别于常规圆柱螺旋圆截面弹簧，它的变径叠合结构能在压缩行程中实现逐级刚度递增，刚好匹配很多需要先软后硬缓冲特性的工况——比如重型设备的限位缓冲、重载阀门的启闭缓冲、工程机械行走机构的减震限位，还有一些需要在极小压缩高度下承载大载荷的工装夹具压紧场景，都能看到这类弹簧的应用。

　　从实际功能特性来看，常规圆柱弹簧压缩到并圈后刚度会陡增，且整体并圈高度受弹簧中径限制，而锥形方截面叠簧的每一圈簧片都能在受压时逐圈嵌套进相邻大径簧圈的内侧，最终压缩后的高度仅等于单片簧片的料厚叠加值，相比同参数圆柱弹簧能节省40%以上的轴向安装空间，这在很多安装边界受限的结构设计里是不可替代的优势。同时方形截面的簧丝相比同截面积的圆截面簧丝，在相同变形量下能承受更大的切应力，承载能力比同规格圆截面锥形弹簧高30%左右，而且刚度曲线是非线性递增的，初始压缩阶段刚度较低，能吸收小载荷下的震动冲击，随着压缩量增大，簧圈逐圈接触，刚度逐步抬升，能避免硬冲击对设备结构的损伤，这种特性刚好适配很多需要分级缓冲的工况，比如重载门体的闭合缓冲、重型输送线的端部止挡，都能依靠这种非线性刚度避免刚性碰撞带来的结构变形或噪音。

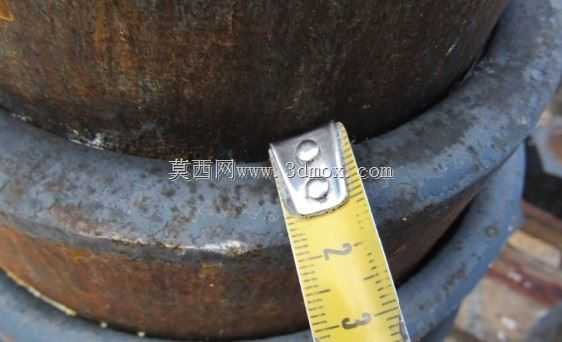

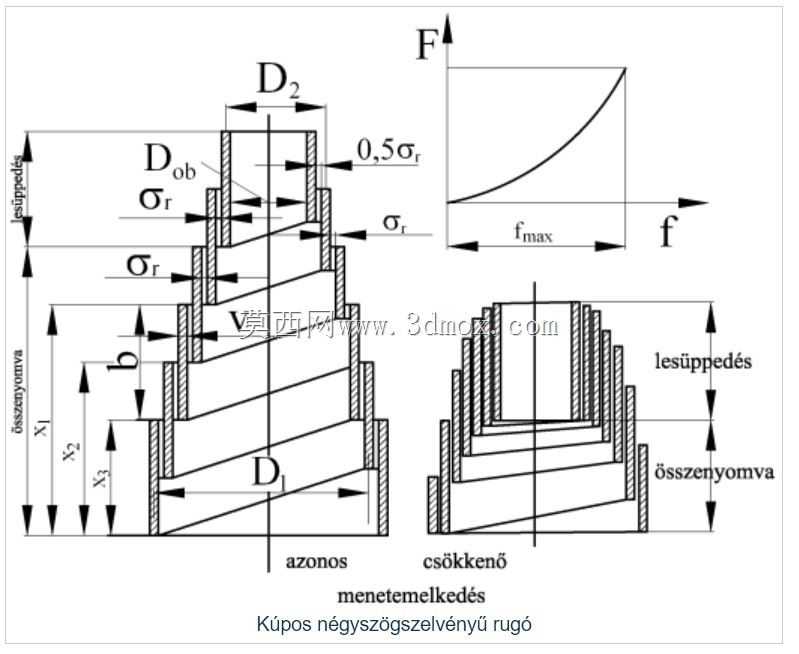

　　设计这类弹簧的时候，首先要明确安装边界的约束：大端外径D2要匹配安装沉孔的内径，预留0.5-1mm的径向间隙避免卡滞，小端内径D1要匹配安装导杆的外径，保证弹簧压缩过程中不会出现径向偏斜，导杆和小端内径的间隙控制在0.3-0.8mm即可，间隙过大会导致弹簧受压失稳，间隙过小则会因为簧圈变形出现卡涩。然后要根据所需的最大载荷fmax和最大行程，确定每一级簧圈的锥度、单片簧片的截面尺寸b和料厚，还要核算每一级簧片的切应力σr，保证最大载荷下的应力不超过材料的许用切应力，通常这类弹簧会选用60Si2MnA或者50CrVA弹簧钢制作，热处理后的硬度控制在HRC42-48，既能保证足够的弹性极限，又有不错的抗疲劳性能。还要注意相邻簧圈的搭接尺寸，每一圈簧片的大端要能完全嵌套进上一级大圈的内侧，搭接量要保证在压缩到极限位置时，簧片不会出现错位弹出的情况，同时要控制每一级簧片的刚度梯度，避免某一级刚度过大导致刚度曲线出现突兀的拐点，影响缓冲效果。

　　从结构细节来看，这类叠簧的簧片分为等螺距和变螺距两种设计，等螺距的加工相对简单，刚度递增的速率相对均匀，适合缓冲行程固定、载荷变化平缓的场景；变螺距的设计可以根据载荷需求调整每一圈的间距，实现定制化的刚度曲线，比如在初始阶段留更大的螺距获得更低的初始刚度，末端减小螺距让刚度快速抬升，适合需要吸收大冲击载荷同时限制最终压缩行程的场景。另外还要注意簧片的边缘处理，所有搭接的边缘都要做倒圆角处理，避免压缩过程中应力集中在棱边位置导致簧片开裂，同时减少相邻簧片之间的摩擦磨损，提升弹簧的疲劳寿命。安装的时候通常会在弹簧的两端加装平垫圈，保证端面受力均匀，避免偏载导致某一侧簧片提前过载失效，如果是用于高频震动的场景，还可以在簧片之间涂抹少量的二硫化钼润滑脂，减少摩擦带来的噪音和磨损，提升使用寿命。

　　很多结构设计人员在选型这类弹簧的时候，容易忽略弹簧的失稳临界载荷，尤其是当弹簧的自由高度超过大端外径的1.5倍时，必须加装导杆或者导套，否则在压缩过程中很容易出现侧向弯曲，导致弹簧提前失效。另外还要注意工作温度对弹簧性能的影响，如果工作环境温度超过120℃，常规弹簧钢的弹性模量会出现下降，需要重新核算载荷能力，或者选用耐高温的弹性合金材料制作。在三维建模过程中，要准确还原每一片簧片的锥度、截面尺寸和搭接关系，还要预留出安装所需的间隙，做运动仿真的时候要模拟逐圈压缩嵌套的过程，检查是否存在干涉、卡滞的问题，同时可以通过有限元分析核算每一片簧片在最大载荷下的应力分布，优化截面尺寸和锥度参数，在满足载荷和行程要求的前提下尽可能减小安装空间，降低材料成本。
