工业布线用扣合式电缆槽防护盖板

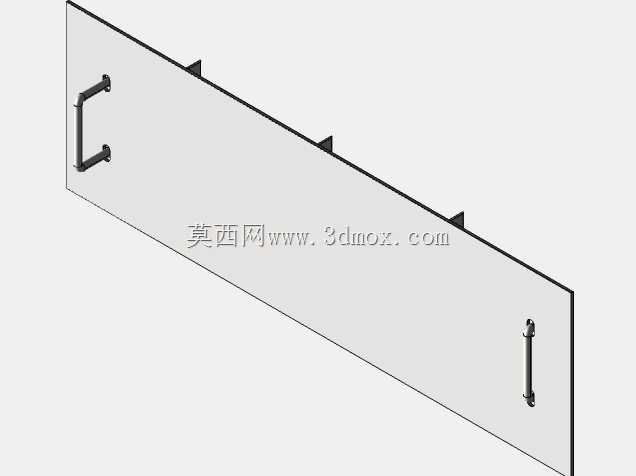

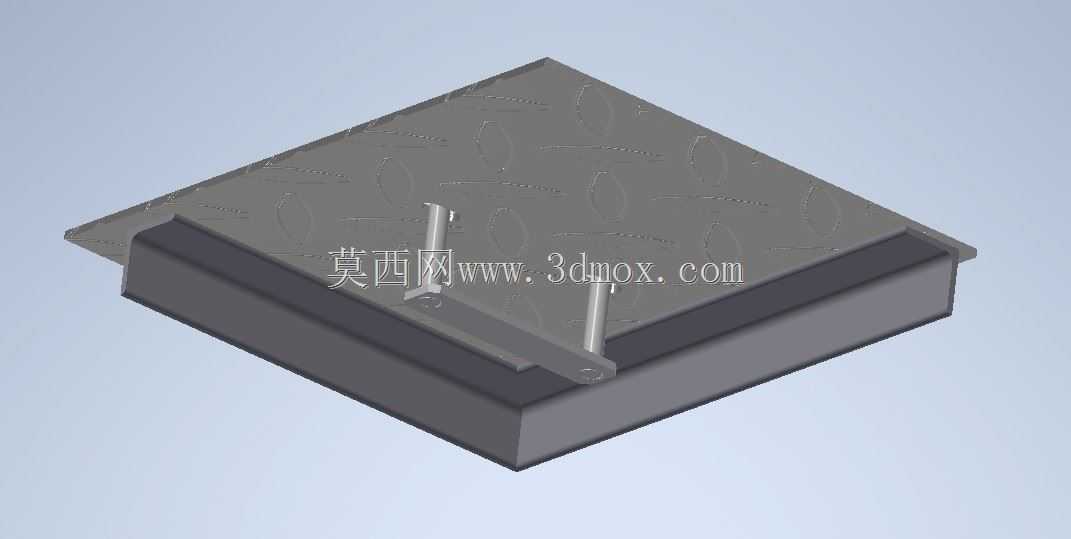

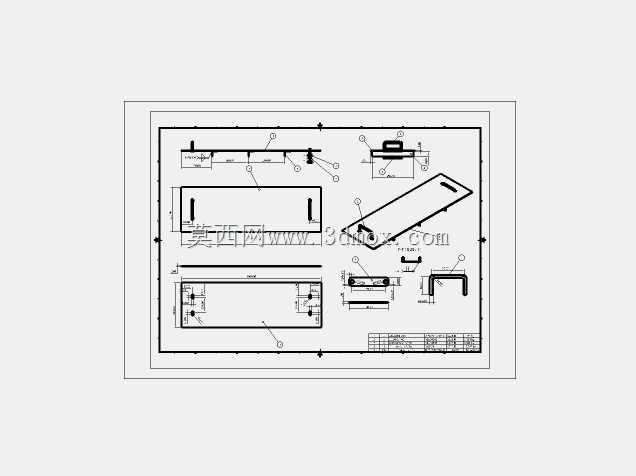

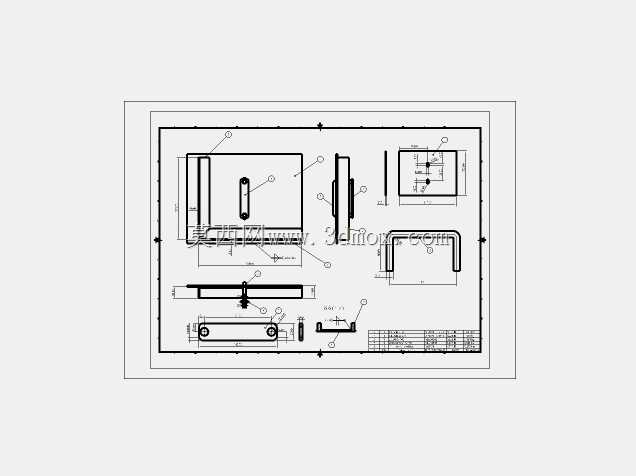

　　在工业厂区布线、数据中心机房走线、轨道交通沿线线缆敷设、大型设备内部线缆排布等场景中，电缆槽是承载规整线缆的核心构件，而配套的槽盖则承担着隔绝外部杂物侵入、避免线缆受外力磕碰、防止积灰积水侵蚀线缆绝缘层的关键作用，本次设计的扣合式电缆槽盖，正是针对常规槽盖易移位、密封贴合度不足、拆装维护不便等现场痛点完成的结构优化方案。从实际使用需求出发，这款槽盖采用平板式主体结构，上表面做防滑纹理处理，既可以在后期运维人员踩踏检修时提供足够摩擦力避免滑倒，也能提升盖板整体的结构刚性，减少大跨度安装时的中部下挠变形量。盖板边缘采用下折包边结构，安装时可完全扣合在电缆槽的侧边顶沿上，配合侧边设置的弹性卡扣件，无需额外螺栓固定即可完成与槽体的锁合，

　　卡扣的伸出长度与卡接角度经过反复校核，既保证日常使用时不会因设备振动、外力触碰出现盖板滑脱移位的问题，也能在需要开盖检修线缆时，仅用普通一字螺丝刀撬动卡扣即可快速拆卸，无需破坏构件本身，大幅降低后期运维的操作成本。设计过程中优先考虑了安装适配性，盖板的内净宽度尺寸与对应规格电缆槽的外沿宽度保持0.8-1.2mm的配合间隙，既不会因间隙过小导致安装时卡滞无法扣合，也不会因间隙过大出现盖板横向窜动的问题；盖板下折边的高度设置为25mm，可完全覆盖槽体侧边的连接缝隙，避免粉尘、切削液、车间飞溅杂物从缝隙落入槽内损伤线缆。卡扣构件采用与盖板同材质的钣金折弯成型，与盖板主体通过点焊固定，焊点位置做打磨平整处理，避免凸起部位刮伤线缆绝缘层，

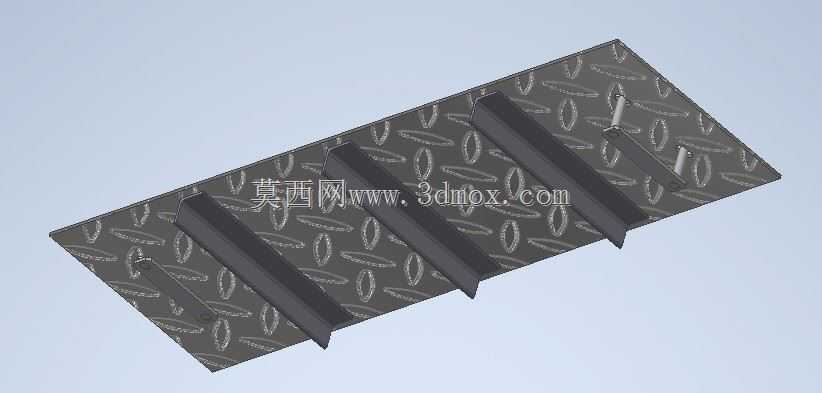

　　卡扣的卡接舌片设置15度的导向倾角，安装时对准槽体边沿下压即可自动卡入到位，无需人工对位调整，单人即可完成整段槽盖的铺设作业。从现场安装边界来看，这款槽盖可适配侧边带凸沿的常规钢制、复合材料电缆槽，单段盖板长度与标准电缆槽段长保持一致，拼接时相邻盖板的接缝处预留2mm的热胀冷缩间隙，适配车间、户外等不同温度环境下的形变需求，避免高温季节构件膨胀起拱。盖板主体板材厚度根据槽体宽度做对应匹配，宽度200mm以内的槽体配套盖板采用1.2mm厚度板材，200-400mm宽度槽体配套盖板采用1.5mm厚度板材，400mm以上宽度槽体配套盖板在背面增设加强筋结构，保证人员踩踏时的承重能力满足运维检修的荷载要求，不会出现凹陷变形。实际布线作业中，

　　这款槽盖可在电缆敷设完成后逐段扣合安装，遇到线缆需要引出的位置，可直接在盖板对应位置开孔加装出线护套，无需整体更换特殊构件，适配不同场景的布线出线需求；相较于传统的螺栓固定式槽盖，这种扣合结构省去了螺栓对位、拧紧的工序，铺设效率可提升60%以上，同时也避免了长期使用后螺栓锈蚀无法拆卸的问题。在户外使用场景下，盖板的包边结构可引导雨水沿槽体侧边流下，不会渗入槽内积水，配合表面的防滑纹理，即使在雨雪天气运维人员行走也能保证足够的摩擦力；在车间有切削液、油污飞溅的场景中，盖板的平整表面更易擦拭清理，不会出现积污难以清洁的死角。结构设计时还充分考虑了加工工艺性，所有折弯转角处均做R2圆角处理，避免加工时出现应力开裂，也防止安装运维过程中锋利边角划伤作业人员；所有外露边缘均做卷边或打磨钝化处理，符合机械安全设计的相关规范要求。针对不同的防腐使用需求，这款槽盖可采用镀锌钢板、不锈钢板或者冷轧钢板表面喷塑的工艺处理，适配普通室内、腐蚀环境、户外露天等不同工况的使用要求，卡扣构件的弹性参数经过多轮测试，在经历上千次拆装后仍能保持足够的卡紧力，满足线缆全生命周期内的多次运维拆装需求。
