带缓冲衬套的重型机械悬臂连接构件

项目分类:通用机械零部件 发布时间:2023-07-26 ID:702304
  • 带缓冲衬套的重型机械悬臂连接构件
  • 带缓冲衬套的重型机械悬臂连接构件

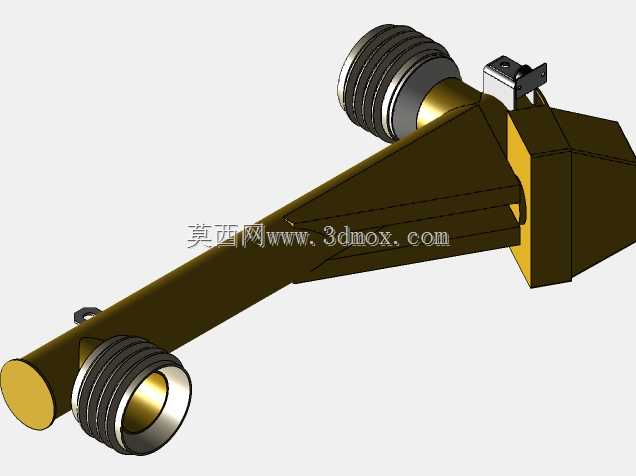

  该构件常见于重型工程设备的臂架铰接系统中,作为主臂与附属执行端的中间传力部件,承担载荷传递、运动导向与冲击缓冲的多重作用,在挖掘机械臂架连接、起重设备变幅机构、特种作业车辆工作装置等场景中均有同类结构的应用。从结构功能来看,构件两端设置的带多层环形缓冲衬套的铰接端,是核心的载荷承接部位,衬套采用多层复合结构设计,可在铰接销轴穿装后,抵消作业过程中产生的径向冲击载荷,同时降低铰接部位的转动摩擦阻力,避免金属构件直接接触产生的磨损与异响,延长铰接副的维护周期。主体斜向承力臂采用变截面箱型与圆管结合的结构形式,靠近上端铰接端的部位采用箱型焊接结构,可承受更大的弯矩与扭矩载荷,靠近下端铰接端的部位采用无缝圆管结构,

  在保证轴向承力能力的前提下降低构件整体自重,实现强度与重量的平衡。构件上端设置的带安装孔的凸台结构,用于固定液压管路支架、位置传感器等附属配件,安装孔位的位置经过反复校核,可保证附属件安装后不干涉臂架的全行程摆动,同时预留足够的管线排布空间,避免作业过程中管线被臂架挤压磨损。从设计思路层面,该构件的受力路径经过明确梳理,作业过程中产生的载荷从下端铰接端传入,经过斜向承力臂传递至上端铰接端,再分散到与之连接的主体结构上,整体受力路径短且无应力集中拐点,在承力臂与铰接端的连接部位设置了圆弧过渡结构,可有效分散焊接应力与作业载荷,避免长期交变载荷作用下出现焊缝开裂的问题。两端衬套的安装位采用过盈配合设计,衬套压装后设置有轴向限位台阶,

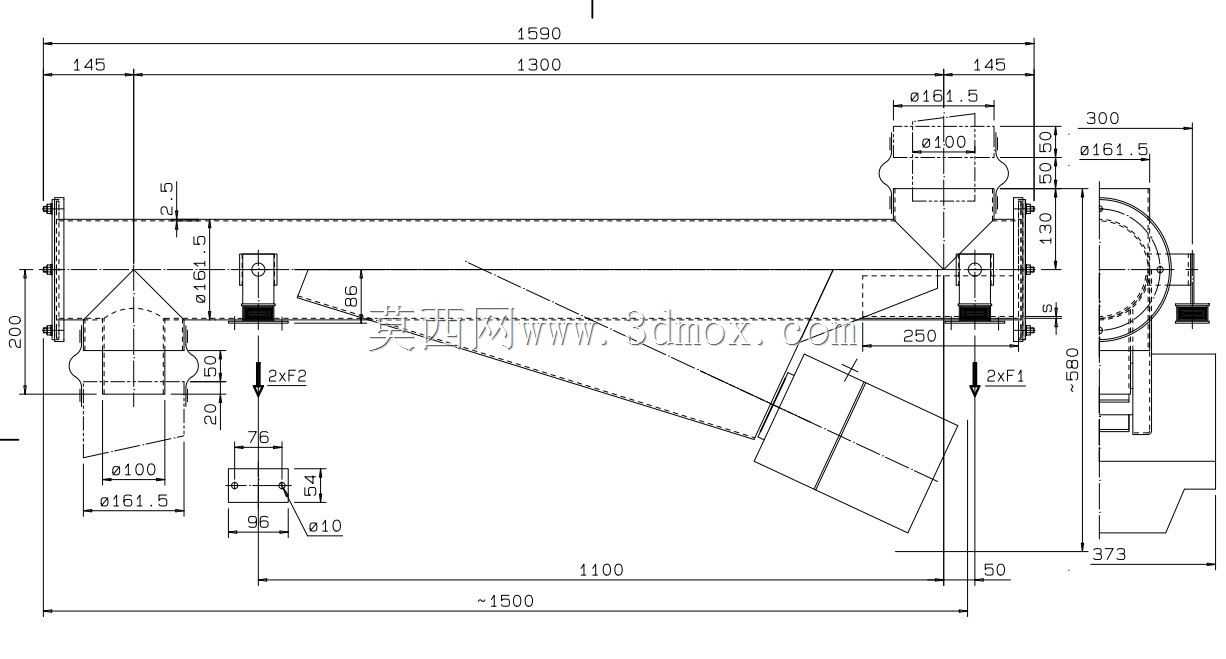

  可避免衬套在长期转动过程中出现轴向窜动,衬套内孔与铰接销轴采用间隙配合,配合间隙控制在合理范围内,既保证铰接转动的灵活性,又避免间隙过大产生的冲击载荷。关于安装边界尺寸,两端铰接孔的同轴度公差控制在0.1mm以内,可保证穿装销轴后无卡滞现象,构件整体的安装空间需满足臂架上下摆动35度、左右偏转8度的运动余量,安装时需保证两端铰接面的平行度误差不超过0.15mm,避免铰接部位出现偏载导致衬套异常磨损。构件主体的焊接部位采用满焊工艺,焊后进行去应力退火处理,消除焊接残余应力,避免长期使用过程中出现构件变形。在实际选型应用中,该构件的承力能力可根据配套设备的作业载荷等级调整壁厚参数,衬套的材质可根据作业环境的腐蚀程度、

  载荷冲击频率选择橡胶复合、铜基合金或者尼龙材质,适配不同工况的使用需求。日常维护过程中,可通过衬套端部的注油孔定期注入润滑脂,降低铰接转动的摩擦阻力,同时可通过观察衬套的磨损量判断构件的剩余使用寿命,当衬套磨损量超过设计阈值时可单独更换衬套,无需更换整个构件,降低设备的维护成本。该结构的三维建模过程中,需重点校核铰接部位的运动干涉情况,模拟全行程摆动过程中构件与周边结构件的间隙,保证最小间隙不小于10mm,避免作业过程中出现结构碰撞,同时需对关键承力部位进行有限元强度校核,保证在1.5倍额定载荷作用下构件的最大应力低于材料的屈服强度,满足重载作业的安全要求。
