叉车带翼板安装式铰接支撑轴套结构

　　在厂内物流搬运设备的结构体系中，叉车的铰接支撑类零件直接决定了属具、门架联动机构的动作可靠性，本次呈现的带翼板安装式轴套结构，是叉车液压管路排布与联动杆件铰接场景中常用的支撑构件。这类零件的应用场景集中在叉车前部属具连接区域、门架侧移机构的铰接点位，以及倾斜油缸的端部支撑位置，需要同时承担径向载荷传递、铰接件转动导向、安装基面定位三重功能，在叉车高频次的装卸作业循环中，这类支撑件的结构合理性直接影响整机的作业稳定性与部件磨损周期。

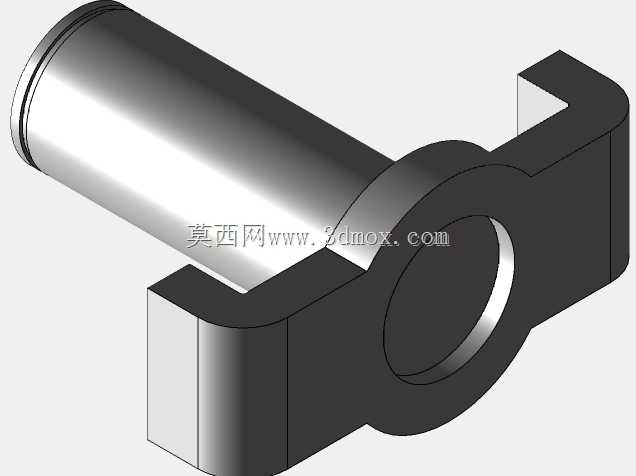

　　从实际使用功能来看，该构件的主体长轴段为空心轴套结构，内孔用于穿过铰接销轴或者布设液压油管，轴套外圆面作为转动副的配合面，与配套的衬套或者轴套座形成滑动配合，满足铰接件绕轴转动的动作需求。两侧伸出的翼板结构为安装定位基面，翼板上预留的安装位可以通过螺栓将整个构件固定在叉车的门架架体或者车架安装面上，避免轴套在承受径向载荷时出现周向转动或者轴向窜动。中间位置的环形凸台结构为轴向定位面，安装时凸台的两个端面分别贴合两侧的安装支座端面，控制整个构件的轴向安装位置，同时承担铰接件转动时产生的轴向推力，防止轴套出现轴向滑移。

　　在设计思路层面，这类轴套结构的参数设定完全贴合叉车作业的载荷特性：首先主体轴段的壁厚需要匹配对应吨位叉车的铰接载荷，以3吨级内燃叉车为例，这类支撑轴套的壁厚通常不低于6mm，保证在承受偏载、冲击载荷时不会出现轴段变形；内孔的直径尺寸需要同时满足销轴穿过或者油管布设的空间需求，若用于油管穿设场景，内孔直径需要比油管外径大2-3mm，预留出油管装配的调整间隙以及作业震动时的避让空间，避免油管与轴套内壁长期摩擦出现破损。两侧翼板的伸出长度需要匹配安装基面的尺寸，翼板的厚度需要保证螺栓锁紧后翼板不会出现翘曲变形，翼板上的安装孔位需要与车架或者门架上的预装孔位完全同轴，孔位公差控制在±0.1mm范围内，降低现场装配的调整难度。

　　从安装边界来看，该构件的轴向总长度需要匹配安装点位的两个支座之间的间距，装配后轴套两端与支座外侧的平齐度误差不超过0.5mm，避免铰接件转动时与轴套端面出现卡滞。主体轴段的外圆面粗糙度需要控制在Ra1.6以内，降低与配合衬套之间的摩擦系数，减少长期转动带来的磨损；翼板的安装基面平面度公差控制在0.05mm以内，保证螺栓锁紧后翼板与安装面完全贴合，避免出现局部应力集中导致翼板开裂。中间环形凸台的外径尺寸需要大于两侧翼板的内侧间距，保证凸台能够卡在两个安装支座之间，起到轴向定位的作用，凸台的端面粗糙度同样需要控制在Ra3.2以内，减少与支座端面的摩擦阻力。

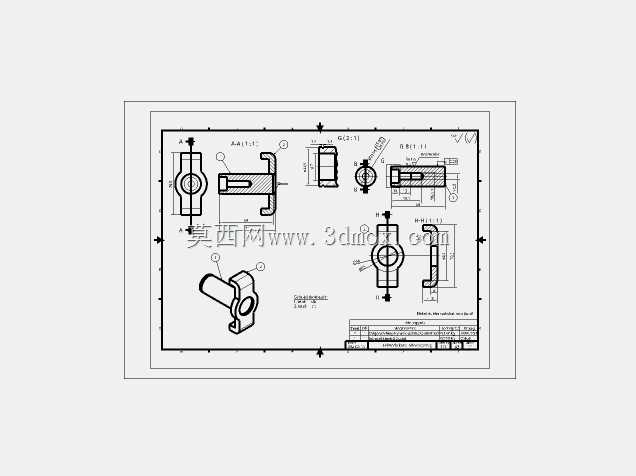

　　在实际工况适配性上，这类轴套结构通常采用45号钢调质处理，表面硬度达到HB220-250，兼顾结构强度与耐磨性能，对于作业频次更高的仓储电动叉车场景，还可以在轴套外圆面增加高频淬火处理，表面硬度提升至HRC45-50，进一步延长零件的使用寿命。结构设计上没有多余的冗余特征，所有的型面都服务于功能需求：长轴段的圆柱面保证转动配合的顺畅性，翼板结构保证安装固定的可靠性，中间凸台保证轴向定位的准确性，空心内孔既减轻了零件自身重量，又为销轴或者管路提供了布设空间，完全适配叉车作业场景中紧凑的安装空间与复杂的载荷工况。这类零件的建模过程需要重点关注各段轴径的同轴度公差，以及翼板安装面与轴段轴线的垂直度公差，保证加工完成后的零件能够直接装配使用，不需要额外的修配调整，符合工程机械零部件的互换性要求。
