多规格管道连接用法兰系列结构设计

　　这套法兰结构覆盖了从DN15到DN700的常用公称通径范围，适配不同压力等级的工业管路连接需求，在石油化工输送管线、市政给排水管网、工业循环水系统、暖通空调管路、压缩空气配送网络中都能找到对应适配的规格。日常做管路布局设计时，法兰是最常用的静密封连接部件，相比焊接连接，法兰连接具备可拆卸特性，方便后期管路检修、阀门更换、设备段拆解维护，只要密封垫片选型匹配、螺栓预紧力控制到位，就能在额定压力温度范围内实现长期无泄漏运行。

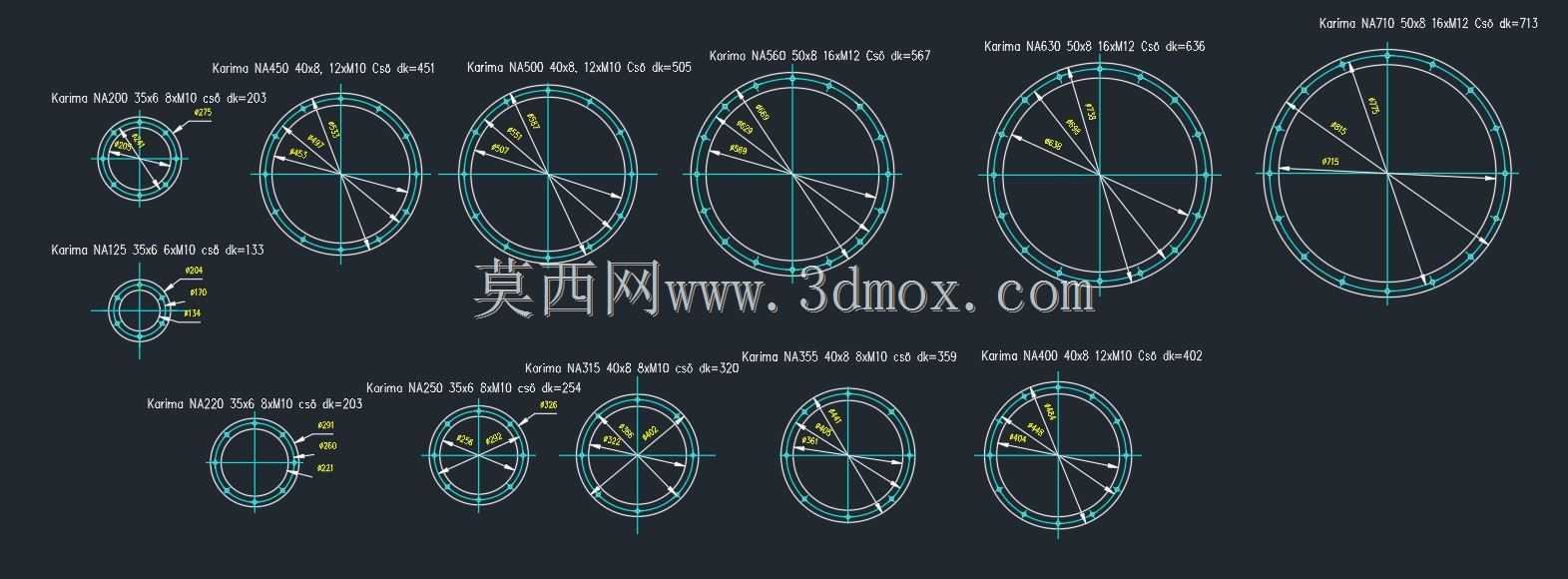

　　设计这套法兰时，首先是参照管路系统的公称压力等级确定法兰盘的整体厚度、螺栓孔分布圆直径、螺栓孔数量与单孔直径，不同通径对应的法兰外径严格匹配管路安装的边界要求，避免在密集管排布局中出现相邻法兰干涉的问题。从结构细节来看，每个规格的法兰都设置了标准凸台密封面，密封面的表面粗糙度控制在Ra1.6-3.2区间，保证非金属垫片或者金属缠绕垫片安装后能形成均匀的密封比压，不会因为密封面加工精度不足出现点泄漏。螺栓孔的位置度公差严格控制在±0.2mm以内，现场安装时不需要额外铰孔就能顺利穿入连接螺栓，降低现场施工的调整工作量。

　　实际工程应用中，不同通径的法兰适配的场景差异明显：小通径法兰多用于仪表引压管、小型气动控制管路的连接，法兰盘厚度较薄，螺栓数量少，安装时预紧力控制难度低；大通径法兰则用于主工艺管线、循环水干管这类大流量输送场景，法兰盘厚度更大，螺栓数量更多，安装时需要遵循对角分次预紧的工艺要求，避免法兰面受力不均导致密封失效。这套系列法兰的密封面水线加工均匀，深度控制在0.5mm左右，既能卡住密封垫片防止其在管路压力波动时移位，又不会因为水线过深导致垫片压合不实。

　　从安装边界来看，每个规格的法兰都预留了足够的螺栓操作空间，法兰外径与相邻管线、设备外壳的最小安全距离满足现场扳手操作的空间要求，不需要额外定制特殊长度的扳手就能完成螺栓拆装。法兰颈部的过渡圆角做了圆滑处理，避免管路运行中产生的应力集中在焊缝位置，降低长期交变载荷下法兰颈部开裂的风险。对接焊端的坡口角度符合管道焊接规范，现场焊接时能保证焊透，焊缝根部不会出现未熔合、夹渣等焊接缺陷，提升焊接连接位置的结构强度。

　　在做三维建模时，每个规格的法兰都做了参数化关联，调整公称通径、公称压力参数时，法兰的外径、厚度、螺栓孔参数、密封面尺寸都会同步更新，方便后续做管路系统设计时直接调用对应规格，不需要重复建模。模型中还原了法兰所有的加工细节，包括螺栓孔的倒角、密封面的水线、焊端的坡口结构，导入管路装配体后可以直接做干涉检查、安装模拟，提前排查现场安装可能出现的空间冲突问题。针对不同工况的使用需求，这套法兰结构可以适配平焊、对焊两种连接形式的衍生设计，只要调整颈部结构尺寸就能快速生成对应连接形式的法兰模型，覆盖更多工业管路的使用场景。
