双法兰偏心异径同心度补偿过渡接头

　　在石化流体输送、泵站进出口配管以及长距离管线改造现场，管线不同心是配管施工里极常见的偏差：土建预埋管位偏移、设备基础沉降、分段预制累积公差，都会让两段公称通径不同、轴线存在小幅偏角或错位的法兰管口无法直接对接，强行用标准同心异径管加螺栓硬拉对中，会在法兰密封面持续产生附加弯矩，轻则垫片压偏出现渗漏，重则焊道产生疲劳裂纹、泵体轴承承受额外径向载荷提前失效。这款偏心异径法兰过渡件正是针对这类现场痛点开发的配管补偿构件。

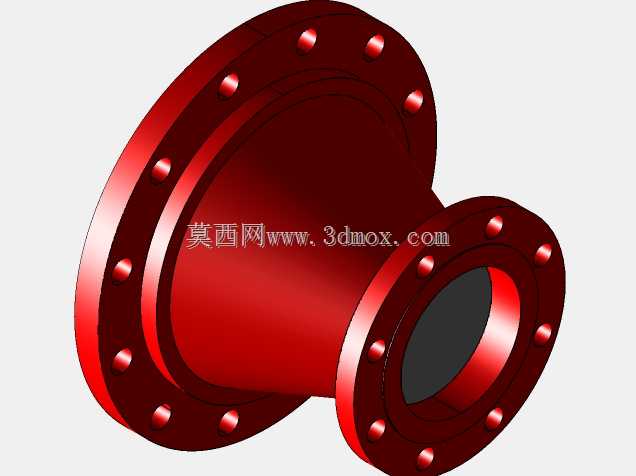

　　从结构构型来看，构件两端均采用标准凸面法兰盘，大端法兰适配大口径主管路，小端法兰对接小口径设备管口，两端法兰的螺栓孔均沿圆周均布，孔位间距、法兰盘厚度、密封面凸台高度完全匹配对应压力等级的管路法兰标准，现场配对时无需额外改制转接环。中间的异径锥段没有采用常规异径管的同轴直锥设计，而是将两端法兰的轴线设置了小幅偏心偏移量，锥段曲面平滑过渡，不存在截面突变的尖角，介质流经时不会形成明显的涡流滞止区，输送含微小固体颗粒的浆液类介质时也不易在变径位置堆积淤积。

　　建模过程中首先锁定两端法兰的安装边界：先调取对应通径、对应压力等级的法兰标准参数，确定两端法兰的外径、螺栓孔中心圆直径、螺栓孔数量与孔径、法兰密封面的凸起尺寸，再根据现场实测的管口错位偏差值设定两端法兰的偏心距，锥段的壁厚按照管路设计压力选取等强度壁厚，大端与法兰对接位置做加厚过渡圆角，避免变径处应力集中。法兰盘上的所有螺栓孔位置做阵列全约束，保证任意孔位都能和配对法兰的螺栓孔对齐，锥段和两端法兰的接合处采用融合圆角处理，消除建模里的零厚度面与尖锐棱边，后续导入有限元分析时可以直接划分网格，也能直接导出用于数控加工或者铸造模样制作。

　　现场安装时，先将两端管口的法兰密封面清理干净，分别把过渡件的大、小法兰和两侧管口预穿螺栓，利用构件自带的偏心偏移量补偿两段管线的轴线错位，不需要强行撬动管道或者切割返工焊口，调整到密封面完全贴合后再按对角线顺序分次拧紧螺栓，垫片受力均匀。这类构件常布置在离心泵进出口和主管路的变径位置，既完成通径转换，又抵消安装同心度偏差，降低管系对设备管口的附加载荷，也用在老旧管线技改项目里，替代现场手工修磨的非标异径段，配管一致性和密封可靠性都有明显提升。
