工业厂房钢结构框架结构设计方案

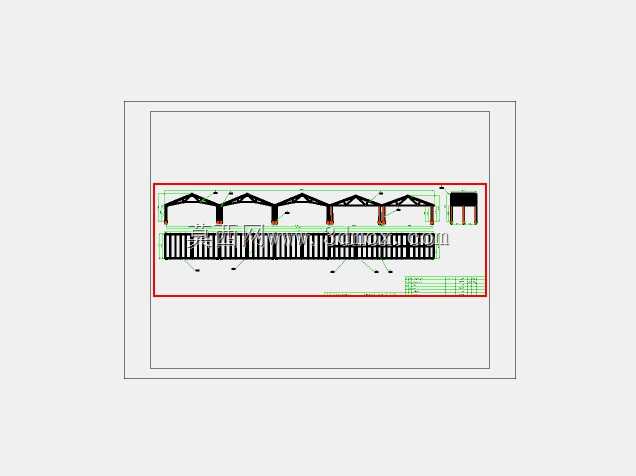

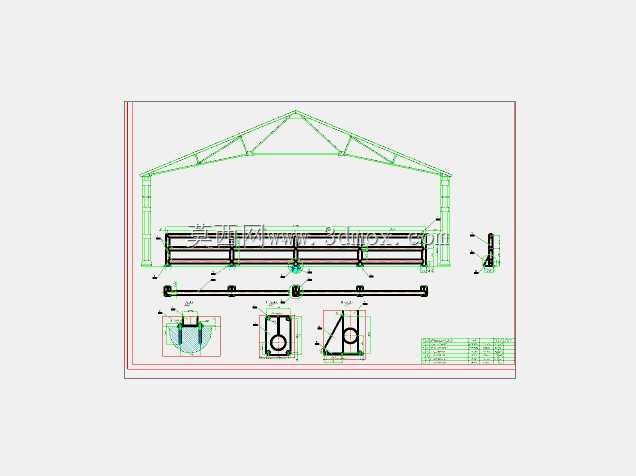

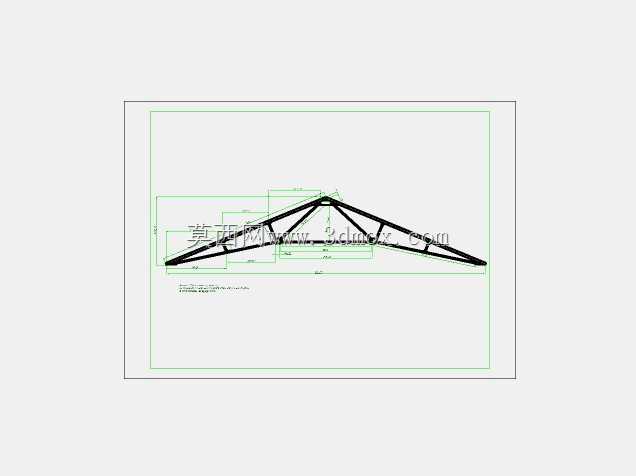

　　这套钢结构框架主要面向小型工业厂房、仓储库房的主体承重场景，在日常生产场景中，这类框架需要同时承担屋面荷载、侧向风载以及日常作业中可能产生的附加振动载荷，是整个建筑结构的核心受力载体。从结构组成来看，上部采用三角形桁架式屋架设计，这种构型的优势在于可以将屋面的竖向荷载通过桁架腹杆均匀分解传递到两侧竖向立柱，相比实腹式梁结构，在同等跨度下能大幅降低钢材用量，同时保证结构整体刚度，避免大跨度下的挠度超标问题。竖向立柱采用等截面矩形型材设计，柱脚位置预留了与基础预埋件连接的安装孔位，安装时需要保证两侧立柱的垂直度偏差控制在千分之一以内，避免后续屋架安装出现装配应力，影响整体结构使用寿命。下部的围护框架采用等间距竖肋排布，

　　竖肋之间预留了墙板安装的卡槽位，既可以作为彩钢围护板的安装支撑，也能在侧向受力时提升立柱之间的整体连接刚度，避免单根立柱独立受力出现失稳问题。在设计思路上，这套框架优先考虑了现场装配的便捷性，所有构件的连接节点都采用标准化的螺栓连接设计，没有需要现场焊接的部位，现场施工时只需要按照装配定位线依次拼接即可，不需要专业焊接设备配合，能大幅缩短现场施工周期。从安装边界来看，这套框架适配的单跨跨度在6米到8米区间，檐口高度控制在3米左右，屋架的起坡角度按照常规工业厂房的排水需求设置为1:10，既可以保证屋面雨水快速排出，也不会因为坡度过大增加屋面板的安装难度。在实际选型应用中，需要注意根据项目所在地的基本风压、雪压数值对构件壁厚做对应调整，

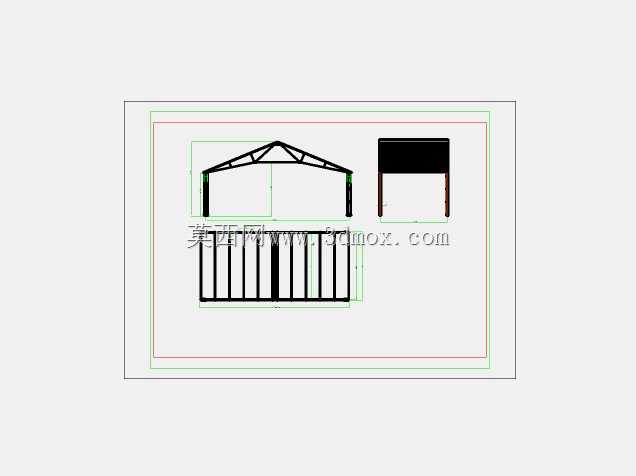

　　比如沿海风压较大的区域，需要适当增加立柱与屋架弦杆的型材壁厚，同时在柱间增加交叉斜撑提升整体抗侧刚度；降雪量较大的北方区域，需要对屋架的腹杆承载力做额外校核，避免积雪荷载超出设计阈值出现结构变形。框架右侧附带的独立门架结构，是厂房人行或小型物料通道的配套框架，门架的立柱与主框架立柱采用同规格型材，顶部横梁预留了门板安装的铰接位与锁具安装位，安装时需要保证门架两个立柱的平行度偏差不超过2毫米，避免后续门板开关出现卡滞问题。在三维建模过程中，所有型材的交接位置都做了相贯线切口处理，保证构件拼接时可以完全贴合，不会出现安装间隙，连接孔位的定位公差控制在0.5毫米以内，避免现场安装时出现孔位错位需要重新扩孔的问题。从结构受力的角度来说，

　　这套框架的传力路径非常清晰，屋面荷载通过屋面板传递到屋架弦杆，再通过腹杆传递到两侧立柱，最终通过柱脚传递到混凝土基础，侧向风载则通过围护板传递到竖肋与立柱，再通过柱间支撑传递到基础，整个传力过程没有冗余的受力环节，每个构件都能充分发挥自身的材料性能，不会出现局部构件应力集中的问题。在日常使用场景中，这类框架结构的维护成本很低，只需要定期检查连接螺栓的预紧力，对构件表面的防锈涂层做定期补涂即可，正常使用场景下结构使用寿命可以达到30年以上，完全满足小型工业生产、仓储物流的使用需求。
