多节拼接式通风除尘管路钣金弯头结构

　　在工业通风、除尘、物料气力输送的管路布设场景中，管路转向位置的构件设计直接影响整个管网的风阻、压损与长期运行稳定性，这类多节拼接的钣金弯头，是现场管路施工中最常用的转向连接件。不同于一体冲压的小口径弯头，这类采用多段斜切管节拼接的结构，主要适配大口径、定制化转向角度的管路需求，常见于车间除尘系统、废气收集管路、粮食加工厂的气力输送管线、中央空调通风管网的现场安装环节，能够在管路需要改变走向的位置，平滑衔接两段不同轴向的管道，避免直角转向带来的气流骤变、物料沉积、风阻陡增等问题。

　　从实际使用的功能特性来看，这类钣金弯头的每一段管节都采用平板钣金下料后卷制拼接，相邻管节的接缝处采用咬边或者焊接固定，整体内壁平滑无突出结构，气流经过时不会产生明显的紊流区，对于输送含尘气流或者轻质物料的管路来说，能大幅减少粉尘在弯头位置的堆积，降低管路堵塞的概率，同时也能减少气流对管壁的冲刷磨损，延长构件的使用寿命。相比成品冲压弯头，这种分节制作的弯头可以根据现场实际的转向角度、管路直径灵活调整每一节的斜切角度与节数，不需要开模定制，对于非标管路施工来说适配性更强，尤其是在现场管路改造、空间受限的布设场景中，可以根据安装空间的边界尺寸调整弯头的曲率半径，避开周边的设备、梁柱等障碍物，不需要额外增加短接调整管路走向。

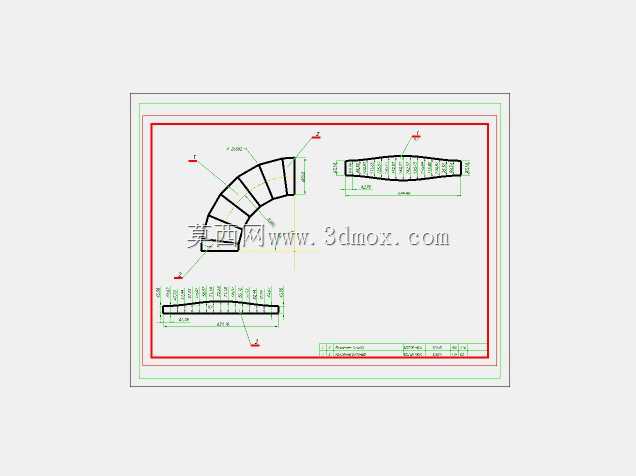

　　在设计思路上，这类弯头的核心是钣金展开计算，图纸中给出的展开图是每一段斜切管节的平板下料轮廓，设计时首先要确定弯头的公称通径、转向角度、曲率半径三个核心参数，曲率半径通常取管路直径的1.5到2倍，这个区间的弯头风阻系数相对合理，同时整体外形尺寸不会过大，不会占用过多安装空间。确定核心参数后，将整个弯头的圆弧段等分为若干个管节，两端的端节为中间节角度的一半，这样拼接后两端的接口能够与直段管路垂直对接，每一段管节的斜口角度根据总转向角度均分计算，再将每一段斜切的圆柱管展开为平面扇形类的轮廓，标注好每一条拼接边的定位尺寸，下料时直接按照展开轮廓切割板材，卷制后依次拼接即可成型。设计时还要考虑板材的厚度，对于不同输送介质的管路，板材厚度选择有差异，普通通风管路选用0.5到1mm的镀锌板即可，输送磨损性较强的粉尘或者物料的管路，需要选用2mm以上的冷轧板或者耐磨钢板，拼接时的接缝要做密封处理，避免管路漏风影响整个系统的风压。

　　从安装边界来看，这类弯头的两端接口尺寸与对应直段管路的外径完全匹配，安装时可以采用法兰连接、抱箍连接或者直接插接后铆接固定，弯头的整体外形尺寸由曲率半径和通径决定，设计时需要预留出弯头的安装空间，尤其是水平安装的弯头，要在弯头下方预留支撑位置，避免管路长期运行后因为自重产生变形，导致接缝处漏风或者管路错位。对于垂直安装的弯头，要考虑上方管路的重量载荷，在弯头位置设置承重支架，避免载荷全部传递到下方管路上。另外在管路有保温需求的场景中，设计弯头时还要预留出保温层的厚度空间，避免保温施工后弯头与周边构件的间距不足。

　　在实际建模与出图过程中，需要注意每一段管节的展开尺寸要扣除板材折弯或者卷制时的板厚补偿，避免卷制后接口尺寸出现偏差，导致拼接时错边、接缝过大的问题。同时要在图纸上标注清楚每一段管节的拼接顺序、定位基准，现场施工时按照编号依次拼接，避免装反管节导致弯头角度出现偏差。对于需要在弯头位置设置检查口、测压孔的场景，可以在对应管节的平板下料阶段就预留好开孔位置，卷制后直接焊接接口配件，减少现场二次加工的工作量。这类钣金弯头的结构看似简单，但实际设计中如果展开尺寸计算偏差，会导致现场拼接后角度不对、接口错位，直接影响整个管路的安装精度，严重时甚至会导致整段管路无法对接，因此展开图的尺寸精度是这类构件设计的核心要点。
