150规格滑锁机械结构全套加工图纸

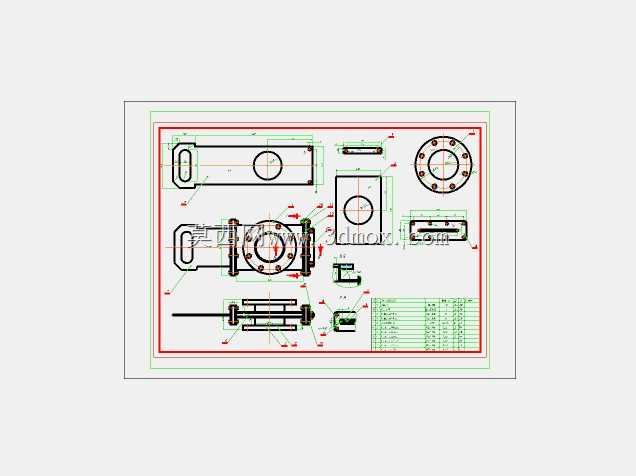

　　这套滑锁构件的整套工程图纸，覆盖了锁体、滑动销、连接法兰、安装座等全部组成零件的二维加工视图，能直接作为生产加工、三维建模逆向还原的核心依据。在工业设备的日常运维场景里，这类滑锁常被用在需要频繁开合、快速锁止的防护舱门、设备检修盖板、工装夹具定位模块上，相比螺纹旋紧类锁具，它的操作行程更短，锁止动作只需要推动滑销沿导向槽滑移到位即可完成，不需要额外旋转操作，在狭小安装空间里的操作便利性更强。

　　从设计逻辑来看，整套滑锁的核心锁止动作依靠滑杆与锁座的卡槽配合实现，滑杆表面做了导向限位结构，避免滑移过程中出现卡滞、偏斜的问题，锁座上的卡槽做了倒角导入设计，就算滑杆推入时存在微小的位置偏差，也能顺着倒角顺利卡入锁止位，不会出现顶死无法锁合的情况。配套的法兰连接结构，是为了适配不同厚度的安装面板，安装时只需要在面板上开出对应尺寸的过孔，用紧固件穿过法兰上的均布安装孔就能完成固定，不需要额外做焊接或者复杂的预埋结构，后期维护更换时拆卸也很方便。

　　图纸里标注的各零件外形尺寸，都严格匹配150规格滑锁的安装边界，锁体主体的长度方向尺寸控制在适配常规工业舱门的安装间距范围内，滑动行程预留了足够的锁止冗余量，就算安装面板存在少量的加工公差，也不会因为行程不足导致锁止失效。各零件的配合公差标注清晰，滑杆与导向孔的配合选用间隙配合等级，既保证滑动过程顺畅无卡顿，又不会因为间隙过大出现锁止后晃动旷量的问题；法兰与锁体的连接面标注了平面度要求，避免安装后因为贴合面不平导致锁体倾斜，影响滑动顺畅度。

　　在实际选型应用时，这类滑锁可以根据使用场景的负载要求，匹配对应强度的加工材质，如果用在振动较大的设备上，可以在滑杆的锁止端增加阻尼弹片结构，避免设备运行过程中的振动导致滑销自行滑移脱出，出现意外解锁的安全隐患。图纸里附带的零件明细栏，明确了每个构件的加工数量、材质要求、表面处理方式，加工时不需要再额外拆分零件统计物料，能直接对接生产车间的加工流程。从三维建模的角度来看，这套二维图纸的视图投影完整，主视图、俯视图、侧视图以及局部剖视图都对应齐全，关键位置的截面形状、孔位分布都做了明确标注，还原三维模型时不需要额外猜测结构细节，能大幅提升建模效率，建出的模型也能直接用于虚拟装配验证，检查滑锁在整个设备装配体里是否存在干涉问题，提前预判安装时可能出现的配合问题。

　　不同于普通的民用锁具，这类工业滑锁的设计优先考虑可靠性与耐用性，所有受力部位的壁厚都做了加强处理，长期反复推拉使用也不会出现结构变形，导向槽的位置做了耐磨处理的工艺标注，能有效降低长期滑动带来的磨损量，延长整套锁具的使用寿命。安装时需要注意，锁座与锁扣的对位精度要控制在图纸标注的公差范围内，如果对位偏差过大，会导致滑杆推入时阻力变大，长期使用会加剧导向部位的磨损，甚至出现无法锁止的问题。
