欧标EUR木质物流托盘结构尺寸设计

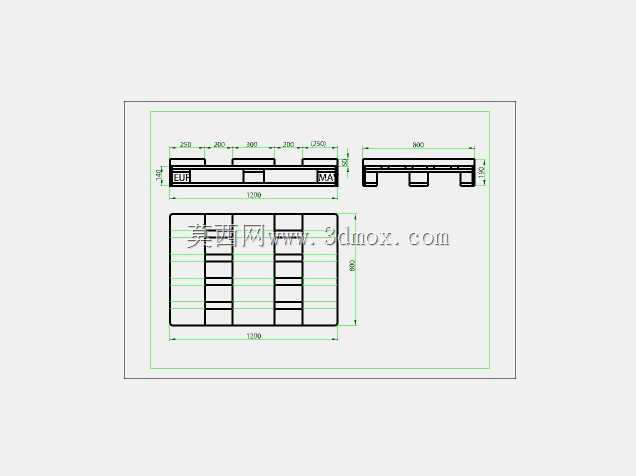

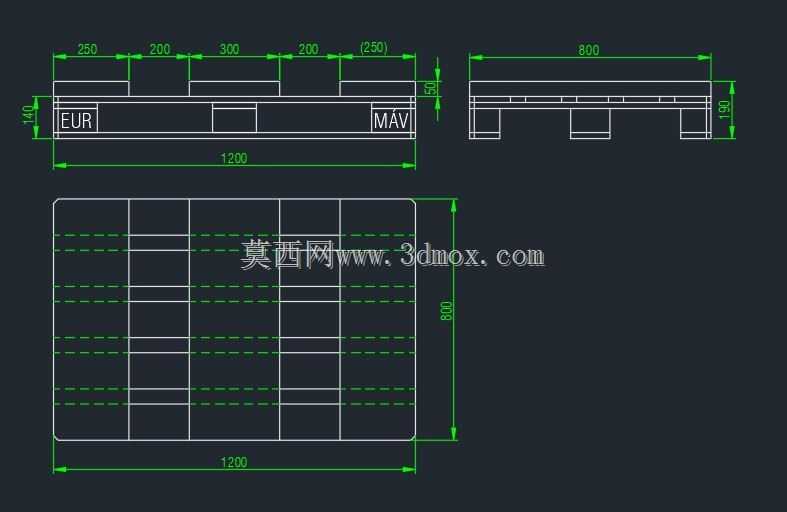

　　在快消品仓储周转、汽车零部件干线运输、进出口集装箱堆码等场景中，欧标EUR托盘是目前全球流通性最高的标准化单元载具之一，这套尺寸设计完全贴合欧盟托盘共用体系的互换要求，可直接适配所有标准欧标叉车、自动化立体库堆垛机、集装箱内部装载空间，无需额外做适配改造。从结构设计逻辑来看，这款托盘采用典型的九脚墩式铺板结构，顶面铺板的板条间隙、板条宽度分布经过多轮物流场景验证：边缘区域的宽板条主要承担堆码时的边缘载荷，避免纸箱、软包装货物在边角位置出现塌陷变形，中间区域的窄间隙排布可防止小件货物、袋装货物在运输过程中卡入缝隙，同时兼顾托盘自身的减重需求，降低空托盘周转的运输成本。从标注的尺寸参数来看，托盘整体长度为1200mm，宽度为800mm，

　　这一尺寸刚好适配ISO标准集装箱的内部宽度，20尺集装箱可横向并排放置2个该规格托盘，40尺集装箱可沿长度方向排布3组共6个托盘，装载时无剩余无效间隙，能最大化利用集装箱的内部容积。托盘整体高度为144mm，这个高度是经过全欧物流体系统一验证的通用值，可适配所有标准手动液压搬运车、电动叉车的货叉最低起升高度，不会出现货叉无法插入的问题，同时九脚的排布间距预留了足够的货叉插入空间，支持四向进叉作业，不管是仓库内的短距离搬运，还是装卸货平台的快速周转，都不需要调整托盘朝向，能大幅提升装卸作业效率。托盘顶面的MAV标识区域是欧标托盘的合规标识预留位，生产时可在此位置压印EPAL认证标识、托盘额定载荷、生产批次等信息，

　　满足跨境物流的溯源查验要求。铺板下方的横撑排布对应了托盘的受力分布，在1500kg额定静载、1000kg额定动载的工况下，横撑的受力点刚好对应墩位的支撑位置，可避免铺板在长期重载下出现弯折变形，延长托盘的循环使用寿命。在自动化立体库场景中，这款托盘的尺寸公差控制在±2mm以内，可适配自动化输送线的定位挡块、堆垛机的货叉叉取间隙，不会出现卡线、定位偏移的问题，托盘底部的九脚高度一致，堆码时空托盘的脚墩可嵌入下层托盘的铺板间隙，堆码高度可达15层以上不会出现滑移倾倒，大幅降低空托盘的仓储占用空间。针对生鲜冷链运输场景，这款托盘的板条间隙设计可保证冷风在货物之间顺畅流通，避免货物局部积温导致的变质问题，

　　同时木质结构的抗冲击性能优于塑料托盘，在装卸货时的磕碰、叉车误碰撞场景下，不会出现碎裂掉渣的问题，可适应-25℃到45℃的常规仓储运输环境。在设计建模过程中，所有板条的倒角、墩位的连接位置都做了工艺适配，铺板边缘的R3倒角可避免木质板条在使用过程中出现毛刺扎手、边缘劈裂的问题，墩位与铺板的连接面预留了钉装位置，实际生产时可直接按照模型的定位点进行打钉组装，不需要额外划线定位，能大幅提升托盘的生产组装效率。另外托盘的侧面预留了条码标签粘贴位，可粘贴RFID标签或者条码标签，适配WMS仓储管理系统的自动识别需求，在货物入库、盘点、出库环节可直接通过扫描设备读取托盘信息，不需要人工手动录入，提升仓储管理的数字化效率。
