法兰连接式三通流体换向管路构件

　　这类三通管路构件在工业流体输送系统里承担着非常核心的流向切换与汇流分配作用，常见于化工物料输送管网、市政给排水主干支路接驳、暖通空调循环水系统、工业冷却水回路以及油气输送场站的管路布局中，区别于普通焊接式三通，法兰连接的结构形式让它在需要定期检修、频繁拆换管路组件的工况下优势格外明显，不需要对管路进行切割动火作业，仅通过螺栓拆装就能完成构件更换或者管路改向，大幅降低运维阶段的作业成本与停机时长。从结构设计逻辑来看，三个接口全部采用凸面带颈法兰结构，法兰盘上的螺栓孔采用均匀圆周排布，适配同压力等级的标准法兰配对安装，每个法兰端面都预留了密封垫片的安装位置，能适配橡胶石棉垫、金属缠绕垫等多种密封件，满足不同压力、温度、

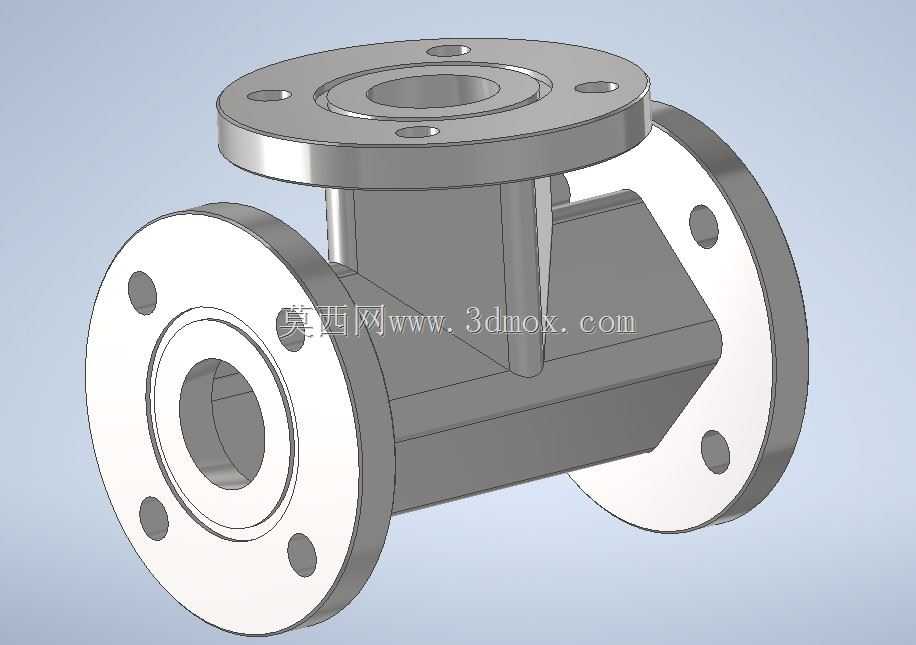

　　介质特性的密封需求。主体流道采用等径正交设计，内部流道做了圆弧过渡处理，没有直角突变的结构，能最大程度降低流体在转向或者汇流过程中的局部阻力损失，减少介质在拐角处的湍流、涡旋现象，一方面能降低管路系统的输送能耗，另一方面也能减少含颗粒介质对管壁的冲蚀磨损，延长构件的整体使用寿命。在安装边界的设计上，三个法兰的端面垂直度、同轴度都做了严格的公差约束，保证和配对法兰对接时不会出现密封面错位、螺栓孔不对中的问题，法兰颈位置做了加厚处理，用来抵消管路安装时产生的附加弯矩，避免法兰根部因为应力集中出现开裂泄漏。主体的三个连接端口轴线处于空间正交状态，其中两个端口处于同一水平轴线，第三个端口垂直于水平轴线向上布置，

　　这种结构可以实现水平管路的侧向分流、两路水平管路的垂向汇流，也可以配合截止阀、蝶阀等阀件完成不同回路的流向切换，比如在循环水系统里可以通过这个构件把主路的水分流到备用冷却回路，或者把两个支路的回水汇流到主回水管道。设计过程中充分考虑了不同工况的受力情况，主体外壁在流道交汇的位置做了局部加厚，因为这个区域是流体压力波动、水锤冲击时应力最集中的位置，加厚处理可以提升构件的承压能力，避免长期运行过程中出现变形或者砂眼泄漏。法兰盘上的螺栓孔数量和孔径是匹配对应公称压力的标准规格设计的，安装时只需要按照对角紧固的顺序锁紧螺栓，就能保证密封面受力均匀，不会出现局部压溃或者密封不严的问题。和普通的承插式、螺纹式三通相比，

　　这种法兰连接的结构适用的管径范围更大，承压等级更高，能适配大流量、高压力的工业管路场景，不会像螺纹连接那样在大管径下出现连接强度不足、密封容易失效的问题。在实际选型应用中，这类构件可以根据输送介质的特性选择对应的铸件或者锻件材质，比如普通水系统可以用铸铁材质，腐蚀性介质可以选用不锈钢或者衬塑材质，油气类高危介质可以选用锻钢材质，模型的结构尺寸完全遵循通用管路法兰的连接标准，不需要额外做适配修改就能直接接入标准管路系统，能大幅缩短管路设计的建模周期，也能给后续的施工安装提供准确的尺寸参考，避免现场安装时出现尺寸不匹配导致的返工问题。在管路布局设计阶段，这类构件的三维模型可以直接导入管路装配体中，用来校验相邻管路、阀件、支吊架的安装空间，避免出现构件之间的干涉问题，同时也能通过模型的流道走向提前核算管路的阻力损失，为泵组的扬程选型提供准确的计算依据。
