手轮驱动方形法兰接口滑动闸阀结构

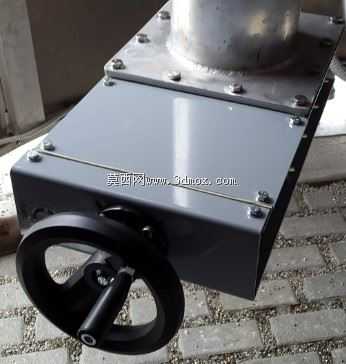

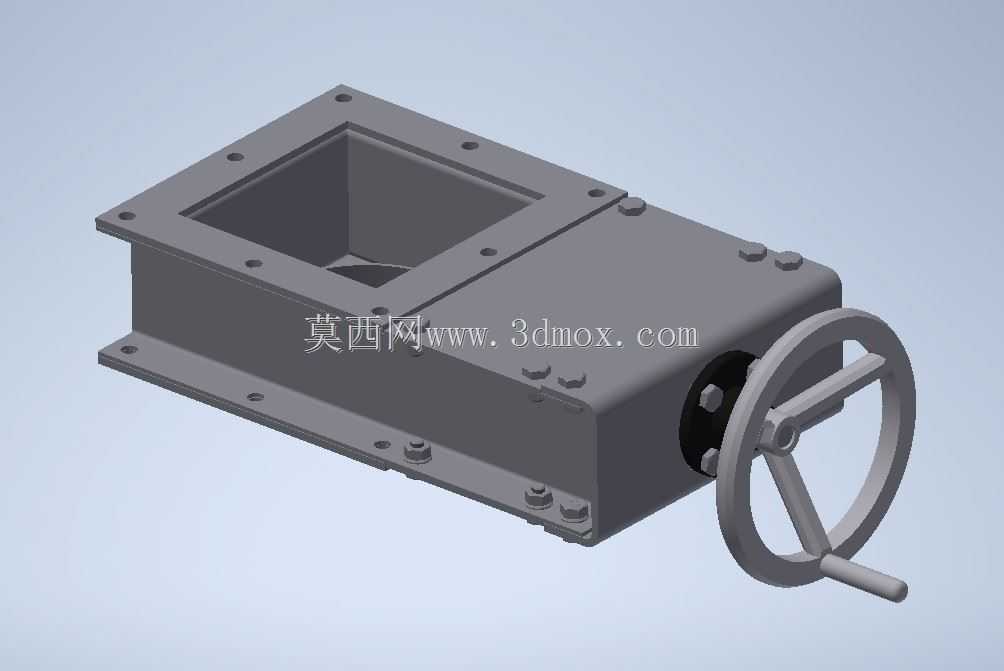

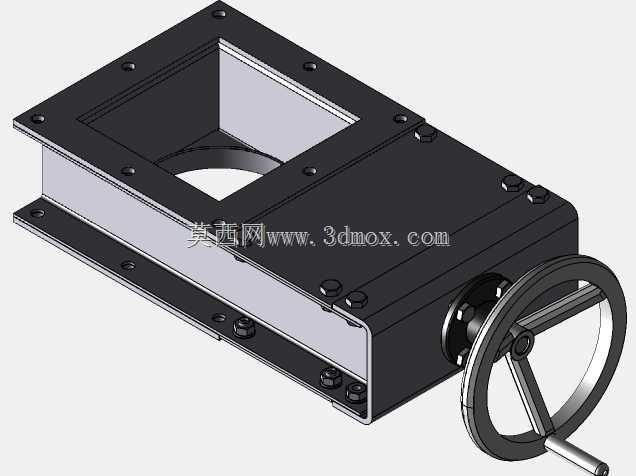

　　该结构属于手动驱动的截流型阀件，主要应用在粉体、颗粒物料输送管线、重力落料溜管的通断控制场景，常见于粮食加工、建材生产、化工散料输送、环保除尘灰斗出料等工况，用来控制料流的导通与截断，相比普通流体阀门，其闸板与流道的间隙设计更适配散料的流动特性，避免细颗粒卡滞导致的密封失效问题。从结构设计来看，整体采用上下双层法兰的方形壳体结构，上部法兰为进料接口，可直接与上方料仓、溜槽的方形出料口通过螺栓紧固连接，下部法兰为出料接口，对接下方输送设备或者下级溜管，安装时需保证上下法兰的密封面贴合平整，根据输送物料的特性可选配橡胶垫或者石棉垫做端面密封，防止粉料从连接缝隙溢出。驱动端采用三辐条手轮结构，

　　手轮通过梯形螺纹副带动阀体内的闸板做水平往复滑动，梯形螺纹的自锁特性可以保证闸板停留在任意开度位置时不会因为物料的侧向压力自行移位，无需额外设置锁止机构，手轮的握持柄做了加长设计，操作时可以获得更大的操作力矩，即便闸板两侧存在一定的料压差，也能单人完成启闭操作，手轮与阀杆的连接采用平键加端盖紧固的方式，长期操作不会出现手轮空转打滑的问题。壳体部分采用分体式螺栓拼接结构，阀体的上下壳体、侧端盖全部通过内六角螺栓紧固连接，侧端盖与闸板的配合面设置了填料密封槽，可填充盘根或者密封条，避免细粉料从闸板滑动的间隙泄漏到驱动侧，同时这种分体结构也方便后期检修时拆开壳体，清理闸板与阀腔内部卡滞的物料，更换磨损的密封件，

　　无需将整个阀门从管线上完全拆除。闸板采用整体平板式结构，滑动轨道集成在阀体内部的腔体侧壁上，闸板的滑动面做了精加工处理，表面粗糙度控制在合理范围，降低滑动时的摩擦阻力，闸板的厚度根据通径尺寸做了对应加强，避免长期承受物料侧压出现弯曲变形，导致开关卡滞或者密封不严。设计过程中，首先根据常用的溜管接口尺寸确定了方形通流口的边界尺寸，保证通流截面与上下游管线的通流能力匹配，不会出现缩径导致的物料架桥堵料问题；其次核算了手轮操作力矩与螺纹副的传动效率，保证在最大工作压差下的操作力符合人工操作的 ergonomic 要求，避免操作力过大增加工人劳动强度；再者对壳体的螺栓排布做了优化，法兰边的螺栓孔间距控制在合理范围，保证密封面的压紧力均匀，

　　不会出现局部密封不严的问题；同时预留了足够的安装操作空间，手轮外侧到阀体侧壁的距离满足扳手或者徒手操作的空间要求，上下法兰的螺栓孔位置做了统一的定位基准，方便现场安装时的对位找正。安装边界方面，阀门整体的宽度方向需要预留闸板全开时的伸出空间，手轮侧需要预留至少一个手轮直径的操作空间，方便人员转动手轮完成开度调节，上下法兰的螺栓孔采用对称排布设计，可适配四个方向的安装朝向，满足不同现场管线的布置需求，阀体底部没有突出的结构，可直接架设在支架或者设备接口上，无需额外做避让设计。在实际使用中，该结构可根据输送物料的磨琢性选择对应材质的闸板与壳体，比如磨琢性强的矿粉、水泥物料可选用耐磨钢板制作闸板，食品级物料可选用不锈钢材质制作接触部件，适配不同行业的使用要求，相比电动、气动驱动的同类阀件，这种纯手动结构无需外接动力源，结构简单可靠，故障率极低，适合不频繁启闭、没有气源电源布置的现场工位使用。
