齿轮同步联动料斗启闭装置结构设计

　　这套齿轮同步联动的料斗启闭结构，核心解决的是散料输送、定量投料环节中双开料门动作不同步导致的卡料、漏料、投料偏载问题，在粮食加工、建材配料、化工粉体输送、小型注塑机供料等场景中都有很高的适配性。很多现场做投料工位改造的时候，最常遇到的问题就是单轴驱动单侧料门，另一侧通过连杆联动，长期运行后连杆铰接点磨损间隙变大，两扇料门闭合时错位，细粉料从缝隙漏出，或者开门时一侧先开一侧卡滞，物料堆在料门接缝处堵料，这套结构直接用一对啮合直齿轮作为同步核心，从传动原理上就规避了连杆机构的间隙累积问题。

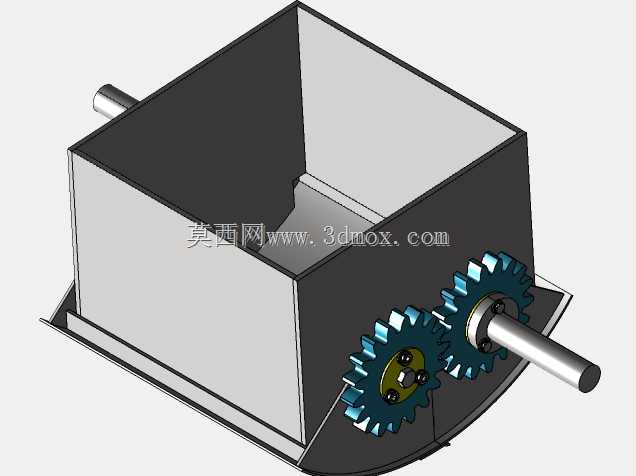

　　从结构布局来看，上部是方形接料仓体，采用薄板折弯焊接成型，仓壁做了5度左右的内倾角度，避免粉体物料在仓壁挂料，仓体下部的弧形出料口和两扇弧形料门的弧度完全匹配，料门关闭时和仓体出料口贴合面没有台阶，不会残留物料。两个齿轮分别通过平键固定在两根料门的转轴上，两根转轴平行布置在出料口两侧的轴承座内，其中一根转轴向外延伸作为动力输入轴，不管是搭配手动摇柄、小型气缸还是伺服电机做动力源，只要驱动其中一根轴转动，啮合的齿轮就会带动另一根轴以相同转速反向转动，保证两扇料门的开启角度、运动速度完全一致，不会出现动作差。

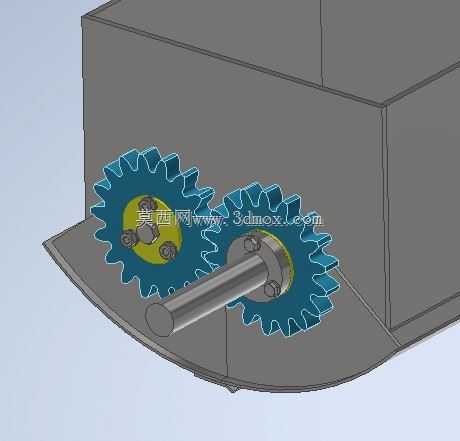

　　设计的时候特意把齿轮布置在仓体外部的转轴端，没有放在料流通道里，避免物料颗粒卡进齿轮啮合齿隙造成磨损，齿轮和仓体外壁之间留了10mm的间隙，方便后期加注润滑脂、清理积尘，齿轮的齿宽做了15mm，模数选2，足够承受料门带料启动时的冲击载荷，哪怕料仓内堆满比重1.6的矿石粉料，转轴传递的扭矩也不会让齿轮出现断齿风险。转轴和仓体的连接位置用了带密封圈的法兰轴承，既可以承受料门和物料的径向载荷，也能阻止细粉料从转轴安装缝隙漏出，不需要额外做密封结构。

　　安装边界上，这套结构的仓体上口是标准方形法兰边，法兰边上预钻了安装孔，可以直接和上游的储料仓、螺旋输送机出料口对接，不需要额外做过渡连接段，整体安装高度控制在320mm以内，横向宽度根据料仓容量从200mm到500mm都可以做同比例缩放，输入轴的伸出长度留了40mm，不管是装联轴器连电机，还是装摇臂做手动操作，都有足够的安装空间，不需要额外截短或者接长轴段。料门的开启角度最大可以到60度，全开时料门完全收在出料口两侧，不会遮挡料流通路，大颗粒物料也能顺利落下，不会出现料门卡大块物料的情况。

　　实际使用中，这套结构相比传统的单连杆料门，维护成本低很多，因为齿轮传动的磨损量远小于多铰接点的连杆结构，正常工况下连续运行两年都不需要调整间隙，只需要每半年给齿轮和轴承加注一次润滑脂即可。闭合状态下，两个齿轮的啮合反力会让两扇料门紧紧贴在出料口的止口上，哪怕仓内有物料重压，料门也不会自行松脱漏料，不需要额外加锁止机构，简化了整体结构。设计时还特意把仓体的棱角做了圆角过渡，避免应力集中，焊接位置都在仓体外部，内壁光滑无焊缝凸起，不会出现物料挂壁积料的问题，对于有清洁要求的食品、医药类散料输送场景，只需要把材质换成304不锈钢就可以直接适配，不需要改动核心传动结构。
