方转圆法兰连接变径通风管道接头

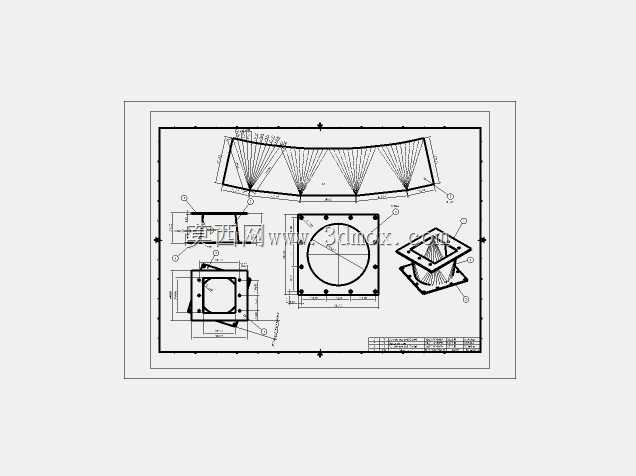

　　在工业通风除尘、物料气力输送、暖通空调风道布设场景中，经常会遇到方形设备接口与圆形通风管道对接的工况，这类工况下如果直接做硬接处理，不仅会出现接口密封失效漏风、漏料的问题，还会因为风道截面突变角度过大，造成局部风阻陡升，增加风机运行负载，严重时还会在变径位置形成涡流区，积攒粉尘或者输送物料，长期运行后引发风道堵塞、积尘自燃等隐患。这款方转圆变径接头就是针对这类对接需求设计的转接构件，整体采用天圆地方的渐变过渡结构，两端分别配置方形安装法兰与圆形安装法兰，可直接匹配不同截面形状的设备与管路接口，无需现场额外做裁切焊接适配。

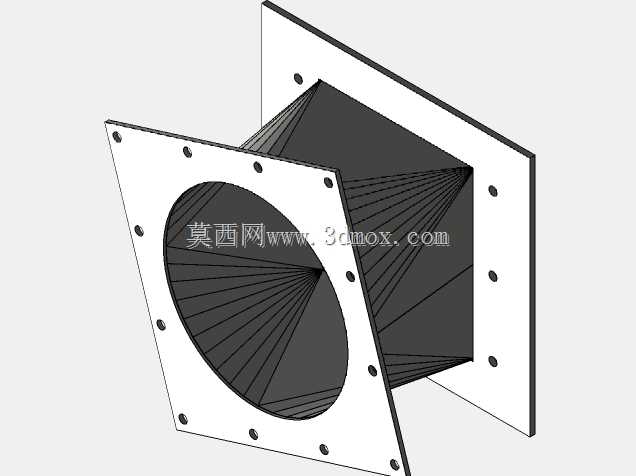

　　从结构设计逻辑来看，整个变径段采用平滑锥面过渡，方形端法兰的四个边角位置做了圆弧过渡处理，避免直角结构造成的气流死区，过渡段的锥面斜率经过气流仿真优化，将截面变化过程中的局部阻力系数控制在较低区间，减少气流通过时的压力损失，不管是用于正压送风系统还是负压除尘系统，都能保证气流平稳通过，不会出现异常紊流引发的管路震动。两端法兰均采用带螺栓孔的平板式结构，方形法兰的螺栓孔沿四边均匀排布，圆形法兰的螺栓孔沿圆周方向等距分布，安装时可直接配合密封垫片完成对接，螺栓紧固后密封面受力均匀，能满足常规中低压通风、输送工况的密封要求。

　　在安装边界适配方面，方形法兰的外轮廓尺寸可根据对接设备的接口尺寸做匹配调整，法兰上的螺栓孔位可与设备端的预留孔位完全对齐，不需要现场重新扩孔或者焊接改位；圆形端法兰的尺寸可匹配常规标准化圆形通风管的法兰规格，可直接与螺旋风管、焊接风管等常规管路对接。整个构件的长度设计充分考虑了现场安装空间，既保证过渡段有足够的长度实现平滑变径，避免长度过短造成的气流突变，也不会因为长度过长占用过多安装空间，适合在设备与管路间距有限的紧凑安装场景使用。

　　从实际使用场景来看，这类变径接头可应用在工业除尘系统中，用于方形出风口的除尘设备与圆形除尘管道的对接；也可在车间通风换气系统中，连接方形壁式排风机与圆形通风管道；在粉体气力输送系统中，还可用于方形料仓出料口与圆形输送管道的转接，避免粉料在转接位置架桥堵塞。构件整体为薄壁钣金焊接结构，重量较轻，安装时不需要额外做重型承重支架，仅需在两端法兰对接位置做简单的固定支撑即可，后期维护时拆卸也十分方便，松开法兰螺栓即可完成接头的更换或者清理，不需要对整段管路进行切割拆解。

　　在结构细节处理上，过渡段的所有拼接焊缝均做满焊打磨处理，内壁光滑无凸起焊瘤，不会出现挂尘、挂料的问题，对于输送磨损性较强的粉体物料的工况，还可在变径段内壁做耐磨衬层处理，提升构件的使用寿命。法兰面采用平整机加工处理，平面度满足密封要求，配合橡胶或者石棉密封垫片使用时，可保证接口位置无泄漏，避免通风系统漏风造成的能耗上升，或者输送系统漏料造成的物料损耗与现场环境污染。
