圆形底座斜置盖板类钣金结构件设计

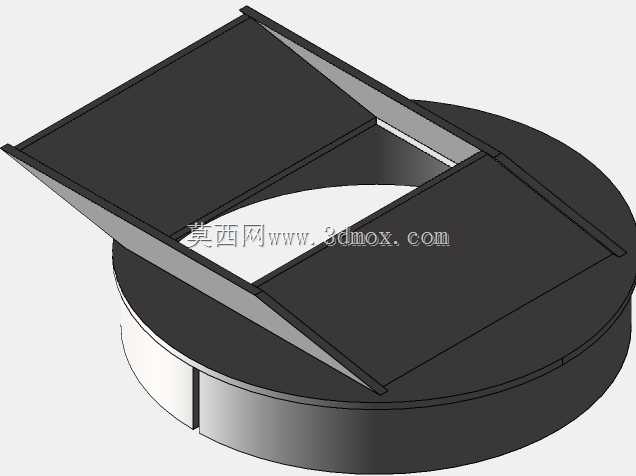

　　这类带圆形底座的斜置盖板结构，常见于中小型工业设备的顶部检修口、物料导流罩或者工位操作防护结构场景，在车间小型储料仓顶部、非标设备的观察口防护、通风管路的末端导风结构上都能见到同逻辑的结构应用。从结构本身来看，下部圆形底座采用卷板焊接成型，侧壁预留了分段式的定位缺口，安装时可以直接卡入预设的设备基座定位凸台，不需要额外做复杂的对位调整，底座的法兰边宽度经过匹配计算，能保证与基座贴合后有足够的焊接或者螺栓固定空间，避免安装后出现应力集中导致的焊缝开裂问题。上部的斜置盖板采用三块钣金板拼接焊接结构，两侧的斜板角度经过现场适配调整，既可以保证盖板开启或者固定状态下不会与周边的管线、操作手柄产生运动干涉，斜置的角度也能让落在盖板表面的灰尘、

　　切削液或者散落的物料颗粒自然滑落，不会在表面积攒造成清理负担。设计这类结构的时候，首先要确认下部圆形底座的安装边界，也就是基座的实际外径、基座上固定点位的分布位置，提前在底座法兰边上预留对应的螺栓过孔或者焊接坡口，避免现场安装时出现孔位错位的问题。上部斜板的折弯角度不能直接按理论数值下料，要提前考虑钣金折弯的回弹量，尤其是厚度在2-3mm的普通冷轧钢板，折弯后会有1-2度的回弹，下料时要把这个补偿量算进折弯角度里，不然拼接的时候会出现焊缝间隙过大，增加后续焊接打磨的工作量。斜板与圆形底座的连接位置，要在底座的筒壁上提前开出对应的插接缺口，让斜板的底边可以插入筒壁2-3mm，这样焊接的时候不需要额外做靠山固定，焊后结构的整体刚性也会比直接贴在筒壁表面焊接好很多，能承受日常生产中人员偶尔倚靠、或者小型工具放置的载荷，不会出现焊缝脱开的问题。从生产落地的角度来说，这类结构的下料优先采用激光切割，保证各个板件的轮廓精度，尤其是斜板的斜边切割精度，直接影响后续拼接的间隙大小；卷制圆形底座的时候，要控制卷板的曲率，保证底座的圆度误差控制在1mm以内，不然和基座贴合的时候会出现局部缝隙过大，固定后容易产生振动异响。焊接的时候优先采用点焊固定所有拼接点位，确认整体尺寸、角度都符合安装要求后再满焊，焊后要对所有外露的焊缝进行打磨处理，尤其是盖板上表面的焊缝，打磨平整后不会出现尖锐的边角，避免操作人员磕碰受伤。现场安装的时候，

　　首先要把圆形底座与基座的贴合面清理干净，去除表面的焊渣、锈迹，保证贴合紧密，如果是采用螺栓固定的方式，要在螺栓点位加装平垫和弹垫，避免设备运行振动导致螺栓松动；如果是焊接固定，要采用分段对称焊接的方式，避免连续焊接导致底座受热变形，影响上部盖板的角度精度。这类结构看似简单，实际设计中很容易忽略斜板与底座连接位置的排水或者排屑缺口，如果是用在有液体或者散料的场景，要在斜板与底座连接的最低位置预留5-8mm的缺口，让积存在缝隙里的液体或者碎屑能自然排出，不会长期积存导致板件锈蚀。另外斜板的边缘要做折边处理，折边宽度10-15mm，既可以提升板件的整体刚性，避免薄钣金出现共振异响，也能消除板材切割后的锋利边，提升使用安全性。

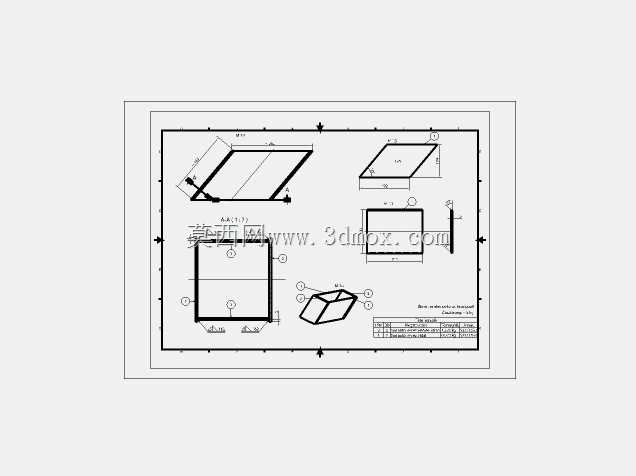

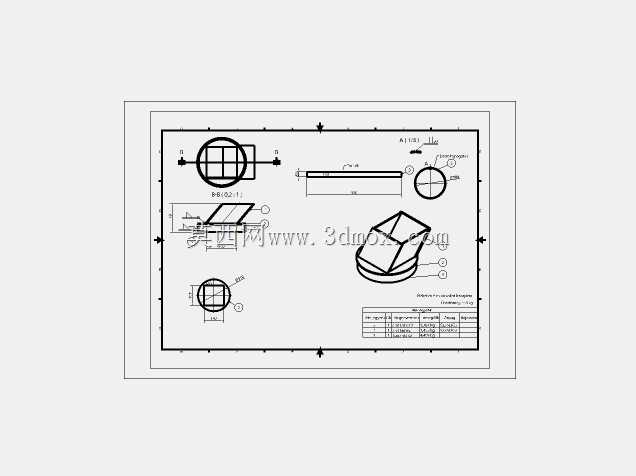

　　在做三维建模的时候，要提前把各个板件的折弯系数、焊接收缩量考虑进去，不能只按理论外形建模，不然导出的生产图纸下料后会出现拼接错位的问题，建模完成后还要做模拟装配，确认斜板在开合（如果是活动结构）或者固定状态下，与周边相邻部件的最小安全距离保持在20mm以上，避免生产运行中出现摩擦碰撞。对于需要经常开启的检修类盖板，还要在斜板与底座的连接位置预留铰链安装位，铰链的安装座要提前焊接在底座的加强位置，不能直接焊在薄筒壁上，不然多次开关后会出现安装座脱落的问题。如果是作为导流结构使用，斜板的内表面要保证平整，不能有突出的焊点或者凸起结构，避免物料流动时出现卡滞，必要时可以在内表面粘贴光滑的衬板，提升物料流动的顺畅度。
