捏合机主混合主轴快拆锁紧连接构件

　　在高粘度物料混炼加工场景中，捏合机的主混合主轴承担着搅拌桨扭矩传递、物料剪切混炼的核心作用，传统主轴端的连接构件多采用键槽加锁紧螺母的固定形式，每次更换搅拌桨、清理主轴端残留物料时，都需要借助扳手等工具反复拆装紧固件，不仅维护耗时长，反复拆装还容易造成螺纹磨损、键槽配合间隙变大，进而引发主轴跳动、传动异响等问题。这款快拆锁紧构件正是针对这类现场维护痛点开发的主轴端连接部件，可直接适配捏合机主混合主轴的端侧安装位，无需额外改造主轴原有结构即可替换传统锁紧件。

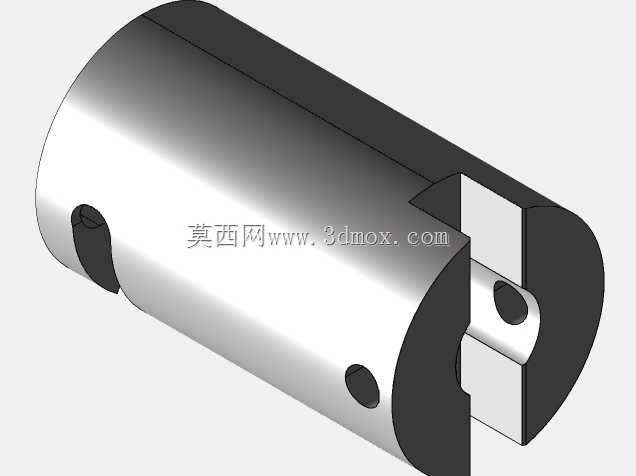

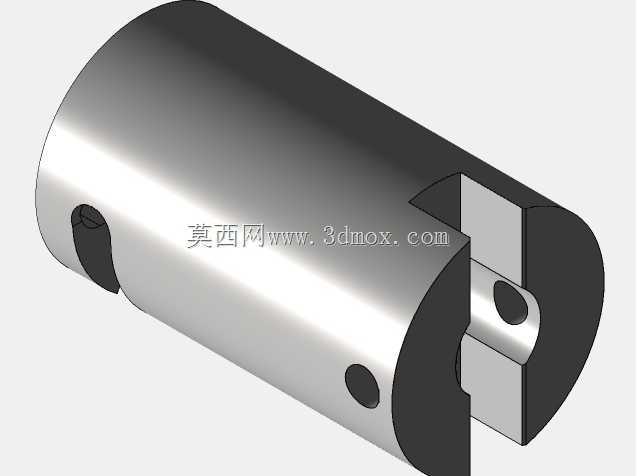

　　从结构设计逻辑来看，该构件整体采用圆柱套筒式主体结构，套筒内腔与主轴端的配合面采用小间隙公差配合，保证装配后同轴度控制在合理范围内，避免高速运转时出现偏心振动。套筒顶部开设的异形卡槽是实现快拆功能的核心结构，该卡槽与主轴端预设的卡销配合，安装时只需将套筒对准主轴端推入，旋转较小角度即可让卡销滑入卡槽的锁止位，无需额外紧固件即可实现轴向与周向的双向固定；拆卸时反向旋转对应角度即可直接拔出构件，全程无需借助额外工具，单人即可在数十秒内完成拆装操作，大幅缩短设备维护、桨叶更换的停机时间。

　　套筒侧壁开设的横向通槽，一方面是为了避让搅拌桨连接端的定位凸台，让搅拌桨连接端可以直接嵌入套筒内部与主轴端对接，另一方面该槽位也可作为拆装时的受力辅助位，遇到物料卡滞的情况时，可借助撬棍等简易工具通过该槽位辅助施力，避免直接敲击构件主体造成配合面损伤。套筒下部开设的径向小孔，可作为定位销孔使用，当构件旋转到锁止位后，可插入弹性圆柱销作为二次防松保护，避免设备在高负荷混炼、正反转切换的工况下，因振动导致构件回转松脱，兼顾快拆便利性与运行可靠性。

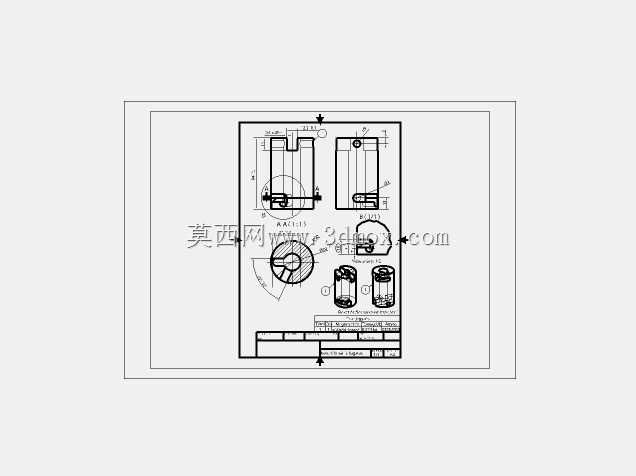

　　从安装边界尺寸来看，该套筒构件的外径尺寸控制在比主轴直径大30%左右的范围，既保证了构件自身的结构强度，可承受主轴传递的大扭矩载荷，又不会占用过多桨叶侧的安装空间，不会与捏合机的混炼腔侧壁、刮壁机构产生运动干涉。套筒的轴向长度覆盖主轴端连接段的全部配合长度，保证卡槽与卡销的配合面有足够的接触面积，分散扭矩传递时的接触应力，避免长期高负荷运行出现卡槽变形、磨损的问题。构件下端开设的缺口结构，是为了避让主轴端的台阶定位面，保证套筒安装到位后端面与主轴台阶面完全贴合，无轴向窜动间隙。

　　在实际应用中，该构件除了适配捏合机主混合主轴的连接场景，也可推广到其他需要频繁拆装端侧部件的传动轴结构中，比如混合设备的搅拌轴、输送设备的端侧连接位等，只要对应调整内腔配合尺寸与卡槽的位置参数，即可快速适配不同轴径的安装需求。设计过程中充分考虑了普通加工工艺的可制造性，整个构件除了卡槽、配合面需要铣削加工外，其余结构均可通过常规车削完成，不需要特殊加工设备，无论是3D打印打样验证，还是采用金属材料批量机加工，都能以较低的成本实现生产，同时构件的结构没有复杂的内腔曲面，后续做表面硬化处理、防腐处理也十分便利，可适配不同物料加工的耐腐蚀、耐磨损需求。

　　在工况适配性方面，该锁紧构件的锁止结构没有采用弹簧、弹片等易损弹性元件，整体为一体式金属结构，可在捏合机工作时的高温、高粉尘、有物料粘附的环境下长期稳定运行，不会出现弹性元件失效、细小物料卡入活动缝隙导致锁止失灵的问题。相比传统的螺纹锁紧结构，该快拆结构不存在螺纹锈蚀、螺纹滑牙的风险，即使长期在有腐蚀性物料的环境中使用，只要配合面做好防锈处理，即可保证拆装操作的顺畅性，大幅降低设备维护的配件更换成本。
