带U型槽壳体的螺旋输送推料结构

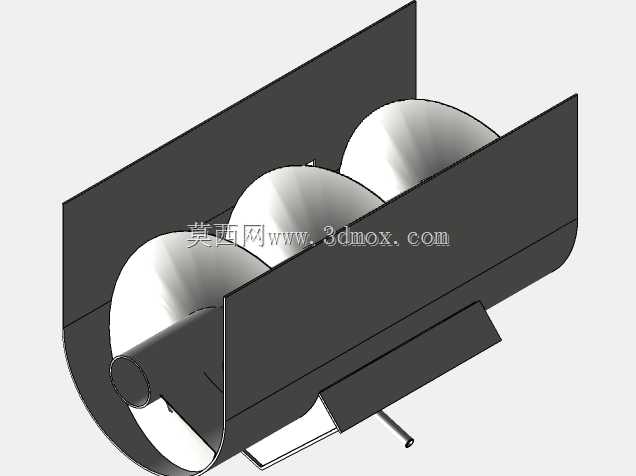

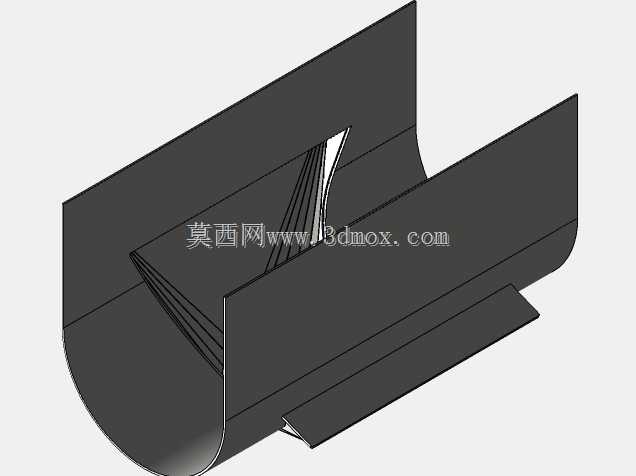

　　在散料连续输送的工况场景里，这类带U型承料槽的螺旋推送结构，是处理粉状、颗粒状、小块状物料的核心执行部件，常见于粮食转运、建材粉料输送、化工原料给料、污水处理栅渣输送等生产环节，适配水平或小倾角的物料输送路径，相比带式输送更适合密闭性要求高、物料易洒落飞扬的作业环境。从结构组成来看，该构件主要包含U型截面的承料壳体、内置的螺旋叶片轴、两端的支撑安装边三个核心部分，U型槽的圆弧段半径与螺旋叶片的回转半径保持均匀间隙，间隙值控制在3-8mm区间，既避免叶片旋转过程中与槽壁剐蹭卡滞，又能减少槽壁残留的物料堆积，防止长期运行后物料板结影响输送效率。螺旋叶片采用等螺距的连续满面式设计，这种叶片形式对流动性较好的散料适配性最强，

　　推送过程中物料随叶片旋转做轴向滑移运动，不会出现大幅的径向搅动，能降低物料破碎率，适合输送不希望被过度搅动的成品颗粒料。壳体两侧向外延伸的平直安装边，是用于与设备机架、相邻段输送槽进行螺栓连接的结构，安装边上预先留设的螺栓孔位按照等间距排布，现场安装时可通过调整密封垫片的厚度，补偿多段槽体拼接时的形位公差，保证整体输送槽的直线度，避免螺旋轴运转时出现偏磨。设计这类结构时，首先要匹配输送产能确定螺旋叶片的直径与螺距参数，通常螺距取值为螺旋直径的0.8-1倍，针对流动性差的黏滞性物料可适当加大螺距，同时降低叶片与槽壁的间隙值；U型槽的侧壁高度要高于螺旋叶片的最高点，预留足够的物料装载空间，防止大进料量时物料从槽体溢出。安装边界方面，

　　该结构作为输送段的中间单元，两端可分别连接进料斗、出料段或者驱动端轴承座，槽体底部的圆弧面需要与安装机架的支撑面完全贴合，避免槽体受物料重力作用出现变形，导致螺旋叶片回转时蹭壁；螺旋轴的两端支撑轴承需要预留一定的轴向窜动间隙，补偿长轴运行时的热伸长量，防止轴承憋劲损坏。实际运行过程中，物料从槽体上方的进料口落入槽内，被旋转的螺旋叶片持续推动向出料端移动，U型槽的半封闭结构可以配合上盖板实现完全密闭输送，减少粉尘外溢，改善作业现场的环境。针对磨琢性较强的物料，比如砂石、矿粉类物料，可在U型槽的内壁加装耐磨衬板，螺旋叶片边缘堆焊耐磨层，延长构件的使用寿命；针对含水率较高的黏滞物料，可在叶片表面喷涂防粘涂层，

　　减少物料粘附在叶片上导致的输送效率下降。这类结构的设计不需要复杂的曲面造型，核心是保证螺旋叶片的回转轮廓与U型槽的同轴度，建模时需要重点校验叶片旋转过程中与槽壁、安装边的最小间隙，避免出现运动干涉；同时要核算槽体侧壁的厚度，保证满载物料时槽体的变形量在允许范围内，不会因为侧壁变形挤压叶片造成卡停。在设备选型匹配时，要根据输送物料的堆积密度、磨琢性、含水率调整螺旋的转速，高磨琢性物料采用低转速设计，减少叶片与物料的磨损；轻质、流动性好的物料可适当提高转速，提升输送产能。
