螺旋输送蜗杆结构三维设计

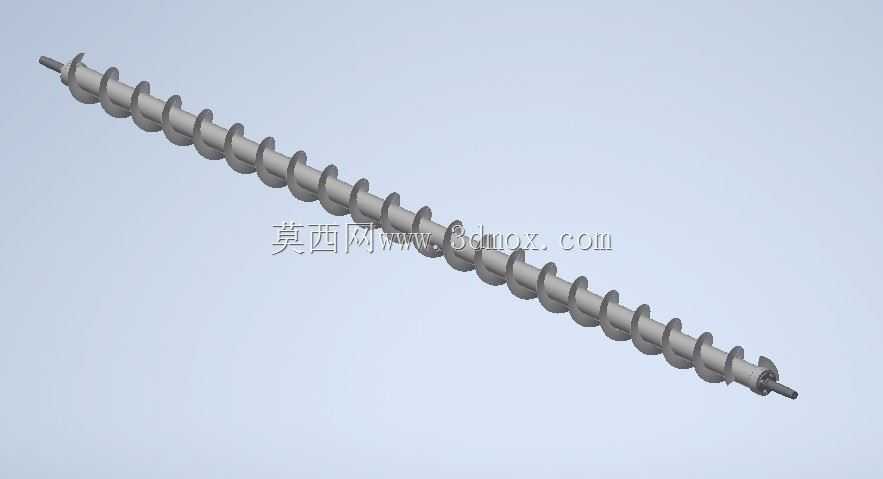

　　在散料连续输送的工程场景里，这类螺旋输送蜗杆是核心的做功部件，和常规的皮带输送、斗式输送结构不同，它完全依靠螺旋叶片的旋转推力，在封闭或者半封闭的料槽内完成粉状、颗粒状甚至小块状物料的推移作业，常见于粮食加工、建材拌合、化工粉料转运、污水处理厂的泥渣输送工位，也会在小型自动化生产线的料仓出料端作为定量给料的核心构件使用，适配的物料堆积密度范围较宽，只要物料粘性不会在旋转过程中大面积粘附在叶片表面，都能通过调整螺距、叶片直径来适配输送需求。从结构设计的逻辑来看，这个蜗杆采用了等螺距等直径的连续螺旋叶片布局，整体为同轴一体式结构，两端预留的光轴段是安装轴承座的配合位，一端用来连接驱动端的联轴器或者链轮，另一端作为从动支撑端，

　　保证长轴旋转过程中的径向跳动量控制在允许范围内，避免叶片剐蹭料槽内壁。叶片的螺旋升角经过匹配常规输送转速的计算，在常用的30-90r/min转速区间内，既能保证物料不会随叶片同步空转，又能让物料沿着轴向平稳前移，不会出现物料被抛洒或者局部积压堵料的情况。设计过程中首先要确定的是输送量对应的叶片直径，直径大小直接决定了单圈旋转能推移的物料容积，螺距的选择则和物料的流动性相关，流动性好的颗粒物料可以适当加大螺距提升输送效率，流动性差的粉状、含水物料则要适当缩小螺距，避免物料在叶片间形成架桥堵塞。轴体的直径选择要兼顾长径比的刚性要求，这类长轴类输送部件如果长径比过大，旋转过程中会出现明显的挠曲变形，轻则导致运行噪音增大、轴承磨损加快，

　　重则直接刮蹭料槽造成卡滞停机，所以在长度较长的输送场景下，往往还需要在轴体中间加装吊挂轴承，但这个模型对应的是中等长度的输送场景，两端支撑即可满足刚性要求，省去了中间吊挂的结构，也避免了吊挂位置容易积料卡滞的问题。叶片和中心轴的连接采用满焊固定的方式，焊接位置做了平滑过渡处理，不会出现突兀的焊瘤残留，一方面减少物料输送过程中的挂料死角，另一方面也能避免焊接应力集中导致的叶片变形，保证螺旋面的同轴度。两端的轴颈位置做了公差配合设计，和深沟球轴承或者带座外球面轴承的内圈配合精度满足旋转传动要求，轴端预留的键槽位置用来传递驱动扭矩，避免轴和传动件之间出现打滑空转。安装边界方面，这个蜗杆的整体长度要比配套的料槽长度略短，

　　两端伸出料槽端板的长度刚好满足轴承座、密封件的安装空间，端板位置需要搭配毡圈密封或者骨架油封，避免输送过程中粉料从轴和端板的间隙溢出，造成现场粉尘污染或者轴承进粉磨损。在实际选型适配的时候，还要根据物料的磨琢性调整叶片的材质和厚度，磨琢性强的矿粉、砂石类物料需要采用加厚的耐磨钢板制作叶片，甚至在叶片边缘堆焊耐磨层，粮食、塑料粒子这类低磨琢性物料则可以采用普通碳钢叶片降低制造成本。另外螺旋叶片的旋向决定了物料的输送方向，和驱动电机的转向配合才能实现指定方向的物料输送，设计建模的时候可以通过调整螺旋扫描的方向快速切换左右旋向，适配不同的设备安装布局需求。这类输送结构的优势在于整体结构简单，横截面占用空间小，输送过程中密封性能好，不会出现物料撒漏，还可以在输送过程中同步完成物料的混合、搅拌作业，在多点进料多点出料的场景下也能灵活适配，相比其他输送形式，维护点更少，日常运行只需要定期检查两端轴承的润滑情况、叶片的磨损情况即可，运行可靠性更高，在中小输送量的散料转运场景下应用十分广泛。建模过程中螺旋叶片的生成是核心步骤，需要保证螺旋线的螺距、直径全程一致，扫描生成的叶片厚度均匀，和中心轴的布尔运算合并后没有多余的碎面，两端的轴颈、键槽特征尺寸符合机械设计手册的公差要求，整体模型的装配干涉检查完全通过，可直接用于后续的工程图导出、虚拟装配仿真或者3D打印样件验证。
