双立臂式设备承载安装固定支架

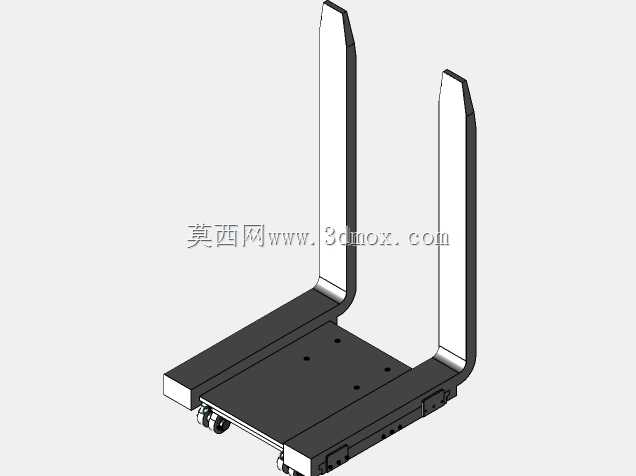

　　这款双立臂式承载支架，是面向工业现场侧装设备挂载需求开发的支撑构件，日常多应用在生产线旁检测设备挂载、电气控制箱侧装固定、小型传感模组高位架设这类场景，解决设备安装时需要预留底部操作空间、避开地面管线或工位干涉的实际问题。从结构设计逻辑来看，整体采用一体化钣金折弯成型思路，底部为带规则安装孔的平板承载面，四个沉头孔位按照通用小型工业设备的底脚安装孔距做了适配，孔位边缘做了去毛刺倒角处理，避免安装时刮伤设备漆面或划伤操作人员手部；两侧向上延伸的立臂采用等宽等厚的钣金折弯结构，折弯处做了大圆角过渡，既消除折弯应力集中导致的钣金开裂隐患，也能提升立臂的抗侧向形变能力，立臂顶端做了斜切收边处理，没有尖锐棱角，同时也能减少支架整体的无效重量。

　　在安装边界的考量上，底部承载平板的厚度选型匹配5kg以内设备的静载需求，按照常规钣金材料的屈服强度计算，满载情况下平板的最大形变量控制在0.2mm以内，不会出现承载后下沉歪斜的问题；两侧立臂的高度预留了足够的设备接线空间，底部平板下方预留的间隙可以容纳设备出线的航空插头、走线槽等辅件，不需要额外垫高设备就能完成布线作业。立臂的后侧端面为安装基准面，现场安装时可以直接贴合墙面、设备机架立柱或者铝型材框架的立面，立臂上预留的长圆孔可以适配不同孔距的安装点位，抵消现场安装时的孔位加工误差，不需要二次扩孔就能完成固定。从实际使用的角度出发，这种双侧立臂的结构相比单侧悬臂支架，抗扭转性能提升明显，当挂载设备存在侧面插拔操作、

　　或者日常需要对设备侧面按键进行操作时，支架不会因为单侧受力出现晃动偏移，能保证设备安装后的位置精度。支架表面采用哑光喷塑处理，既可以提升钣金件的防锈耐腐蚀能力，适配车间多油污、多粉尘的使用环境，也不会因为表面反光干扰设备上光学传感器的正常工作。在建模细节上，折弯处的工艺缺口、安装孔的沉头深度、钣金件的折弯内R角都按照实际钣金加工的工艺要求做了还原，没有出现工艺上无法落地的不合理结构，导入加工软件后可以直接提取展开图进行激光下料，不需要二次调整结构。另外，底部平板前端预留的小凸台结构，是为了配合设备的防脱卡扣设计，当设备通过螺栓固定在承载面后，防脱卡扣可以卡在凸台位置，即使设备固定螺栓出现松动，也不会从支架上滑落，提升使用过程中的安全冗余。两侧立臂的平行度公差在建模时按照IT12级精度做了约束，保证安装到立面后承载平板不会出现倾斜，设备安装后可以保持水平状态，避免因为安装倾斜导致设备内部的重力敏感元件出现检测误差。
