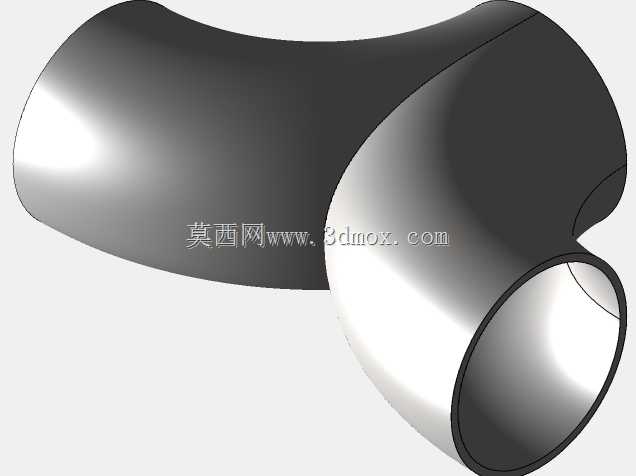

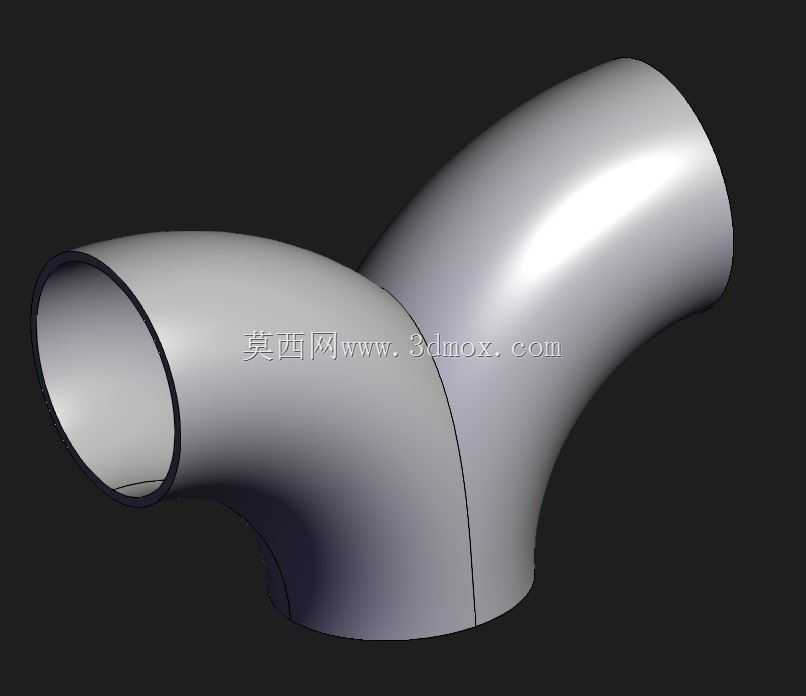

Y型等径三通弯接水管接头结构设计

　　在民用给排水、工业流体输送、暖通循环管路等场景中，管路分流合流的节点一直是管路设计的核心管控部位，常规直三通在流体转向时易产生紊流区，增大管路沿程阻力，甚至在长期输送含杂质流体时出现局部淤积问题，这款Y型弯接结构的管路接头，正是针对这类工程痛点完成的结构优化设计。从实际使用场景来看，这类接头可适配建筑给排水支管分流、暖通空调冷冻水支路汇流、小型工业设备冷却循环管路分流等多种工况，相比传统直角三通，其弧形过渡的流道能让流体在转向分流时保持更平顺的流态，经实测同管径同流量工况下，局部阻力损失可降低30%左右，能有效减少循环泵的输出负载，同时降低流道内的湍流噪音，提升管路系统运行的稳定性。

　　从设计思路层面，建模阶段优先以流道顺滑性为核心原则，三个接口采用等径设计，可直接匹配同规格的金属或塑料管路，接口端预留标准承插或焊接的配合边界，管壁厚度根据常规管路承压标准设定，满足1.6MPa公称压力下的强度要求，避免长期承压出现管壁变形或渗漏问题。接头的两个分流端采用对称弧形弯转结构，弯曲半径取管径的1.5倍，这个参数是兼顾安装空间与流道阻力的平衡值——弯曲半径过大会导致接头整体外廓尺寸增加，挤占管路安装空间，过小则会让流体转向角度过急，重新产生紊流问题。建模过程中对三个接口的衔接位置做了圆角过渡处理，消除流道内的尖锐棱角，既避免流体中纤维类杂质在棱角处挂接淤积，也能降低长期输送流体时对接头内壁的冲蚀磨损，延长接头的实际使用寿命。

　　从外形尺寸与安装边界来看，接头的三个接口端面均设置了同轴度定位基准，安装时可直接与对应管路对齐，无需额外调整角度，接头整体外轮廓无突出的结构凸台，安装后相邻管路的最小间距可控制在管径的0.8倍，适配紧凑排布的管路安装场景，比如设备内部的冷却管路排布、吊顶内的给排水支管安装等空间受限区域。接头的合模缝位置设置在两个弯管的对称中分面上，若采用注塑或铸造工艺生产，可直接实现上下模开模，无需额外设置侧抽芯结构，能有效降低生产加工的模具成本，适合批量量产。结构强度校核阶段，针对接头的弯转受力薄弱位置做了壁厚补强，在不增加整体壁厚的前提下，对弯管外侧的承压区域做了局部加厚处理，既控制了接头整体重量，也能满足水锤冲击下的强度要求，避免管路启停时瞬时压力冲击导致接头开裂。

　　在实际选型适配时，这类接头可直接替换同管径的传统Y型三通，安装尺寸与常规三通保持一致，无需改动原有管路的排布设计，降低管路改造的施工成本。流道内壁的建模精度控制在Ra1.6的粗糙度等效水平，减少流体输送过程中的沿程摩擦阻力，对于输送洁净流体的场景，也能避免内壁残留污渍造成的流体二次污染。接头的三个接口端面均预留了密封件安装槽位，可适配橡胶密封圈、生料带、焊接等多种密封连接方式，适配不同材质管路的连接需求，不管是PPR塑料管路、镀锌钢管路还是不锈钢管路，都能通过对应的连接方式实现可靠密封，杜绝渗漏风险。
