长型材输送承载焊接机架结构

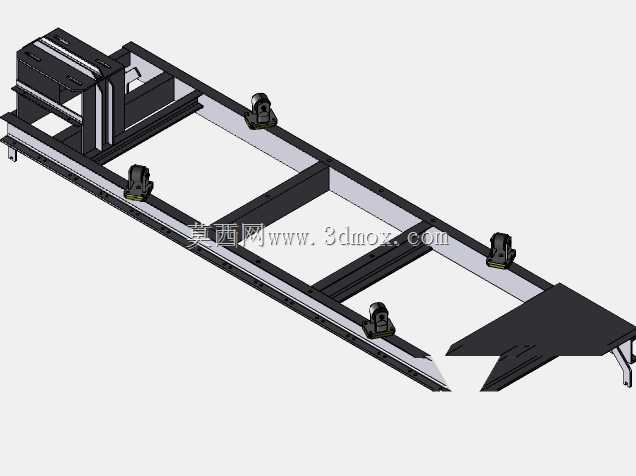

　　该焊接机架主要应用于长尺寸物料自动化输送产线的承载基体，适配长条型金属型材、管材、棒料的水平输送工序，作为输送线的核心支撑结构，承担整条输送段所有动载荷与静载荷的传递作用，可直接对接上料工位与下料工位的设备接口，无需额外增设过渡支撑结构。从结构设计逻辑来看，整体采用分段式矩形钢管焊接成型，主框架沿物料输送方向布置两根纵向主承力梁，梁体截面选型根据跨距载荷计算确定，保证长跨距布置下的挠度控制在允许范围内，避免输送过程中因机架形变导致的物料卡滞、输送定位偏差问题。横向连接梁按等间距布置在两根纵向主梁之间，连接节点采用满焊工艺处理，焊后做去应力退火处理，消除焊接残余应力，防止后期使用过程中出现结构变形。机架上表面预设的安装支座，

　　用于固定输送辊道的轴承座或者皮带输送线的托辊支架，支座的安装孔位采用长圆孔设计，可在安装调试阶段调整输送面的水平度与直线度，补偿焊接加工带来的位置误差。机架一端设置的倾斜导料板，用于承接上游工序落下的物料，引导物料平稳进入输送工作面，导料板的倾斜角度根据物料的摩擦特性设计，保证物料靠自重即可顺滑滑入输送段，不会出现物料堆积、卡阻的情况。机架底部预留的地脚安装面，可配合地脚螺栓与车间地面预埋钢板连接固定，安装面的高度可通过配套的调整垫片进行微调，保证整条输送线的安装水平度满足设计要求。从安装边界来看，整体机架沿输送方向的长度适配6米标准长型材的输送需求，宽度方向的尺寸可根据输送物料的最大宽度调整，

　　机架自身的高度设计匹配常规车间操作工位的高度，方便操作人员在输送线两侧开展物料检视、辅助对位的作业。结构设计过程中充分考虑了焊接工艺的可行性，所有焊缝位置均预留了足够的焊接操作空间，避免出现无法施焊的死角，同时主承力部位的焊缝均做了加强处理，保证在满载荷工况下的结构强度冗余量满足1.5倍安全系数要求。机架上还预留了传感器安装支架的固定点位，可直接安装到位检测、物料计数类的传感器，无需后期在机架上额外钻孔焊接，减少现场安装的工作量。对于输送过程中可能出现的偏载情况，纵向主梁的内侧额外增设了加强筋板，提升梁体的抗扭刚度，即使物料偏置在输送面一侧，也不会出现机架侧倾、梁体扭曲的问题。整个机架的表面处理采用抛丸后喷涂防锈底漆加面漆的工艺，

　　适应车间多粉尘、少量切削液飞溅的工作环境，延长结构的使用寿命。在实际产线应用中，该类机架可直接作为皮带输送线、辊道输送线的基体结构，不需要额外设计配套支撑，大幅缩短输送设备的设计与生产周期，结构的通用性较强，可通过调整横向梁的间距、纵向梁的长度适配不同输送载荷、不同输送长度的使用需求。
