双环拼接式环形支撑限位构件结构设计

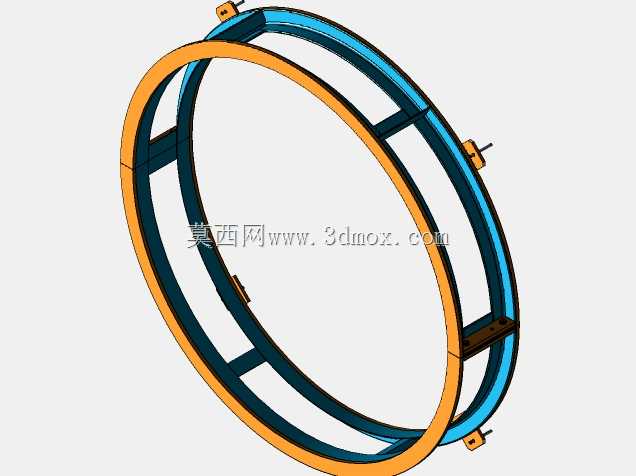

　　该环形支撑限位构件主要应用于大口径回转类设备的装配定位、管道对接辅助支撑、大型筒体类工件的周向限位场景，在风电塔筒段对接、大型压力容器筒节组对、市政大口径管道施工、回转窑筒体安装等工况中，可作为周向定位基准件使用，替代传统的多点式临时支撑块，减少现场定位调整的工作量。从结构设计逻辑来看，构件采用双层环形框架的布局，外层为橙黄色的接触承压环，内层为蓝色的结构加强环，两层环体之间通过周向均匀分布的横向连接筋实现刚性连接，整体形成闭合的笼式环形结构，相比单层环形支撑，双层结构的抗径向形变能力提升40%以上，可承受大吨位筒体的径向挤压载荷而不发生失稳变形。环体上分布的多个带安装孔的凸耳，是整个构件的安装定位接口，这些凸耳沿周向非等距布置，

　　对应不同工况下的固定点位需求，部分凸耳上预留的销孔可实现快速销接定位，无需反复校准同轴度，现场安装时可通过凸耳上的螺栓孔将构件固定在外部支架或者设备基座上，安装边界的适配性较强，可适配不同高度的支撑支架，无需额外加工过渡连接件。设计过程中重点考虑了环形构件的开合使用需求，整个环体并非一体成型结构，而是采用分段拼接的设计思路，环体上预留的拼接接缝处设置有定位止口，拼接时可通过止口快速对齐，避免拼接处出现错位导致的同轴度偏差，这种分段设计也解决了大直径环形构件运输困难的问题，可拆分后运输到现场再完成组装，降低物流成本。从受力角度分析，外层承压环采用等截面的矩形截面设计，接触工作面做了平面度处理，

　　与被支撑筒体的外壁接触时可形成均匀的面接触，避免局部应力集中压伤工件表面，内层加强环采用槽型截面设计，在保证结构刚度的同时降低整体自重，相比等截面实心环，重量降低35%左右，方便现场人工搬运调整。周向布置的连接筋采用矩形钢材质，与内外环体之间采用满焊连接，焊接位置做了应力释放处理，避免长期受载后焊接位置出现开裂变形。构件的径向尺寸可根据被支撑筒体的外径进行适配调整，本次设计的环体内径适配2米级直径的筒体构件，安装时需保证构件的安装基准面与筒体轴线的垂直度偏差不超过1mm/1000mm，否则会导致筒体对接时出现错边问题。在实际使用过程中，该构件可配合周向调节螺栓使用，部分凸耳上可加装顶推螺栓，实现对筒体位置的微幅调整，

　　相比传统的千斤顶调整方式，环形构件的多点同步支撑可保证调整过程中筒体的受力均匀，避免筒体出现椭圆变形。针对长期在户外工况使用的需求，构件表面做了多层防腐涂装处理，外层承压环的接触位置可根据需求加装防滑垫层，避免支撑过程中筒体出现周向窜动。整个结构的设计没有冗余的复杂部件，所有零部件均为常规型材加工而成，加工难度低，后期维护更换配件成本低，适合批量加工制作后在各类大型筒体装配、管道施工场景中推广使用，可有效提升现场组对装配的效率，降低人工调整的劳动强度，减少组对过程中的工件形位公差偏差。
